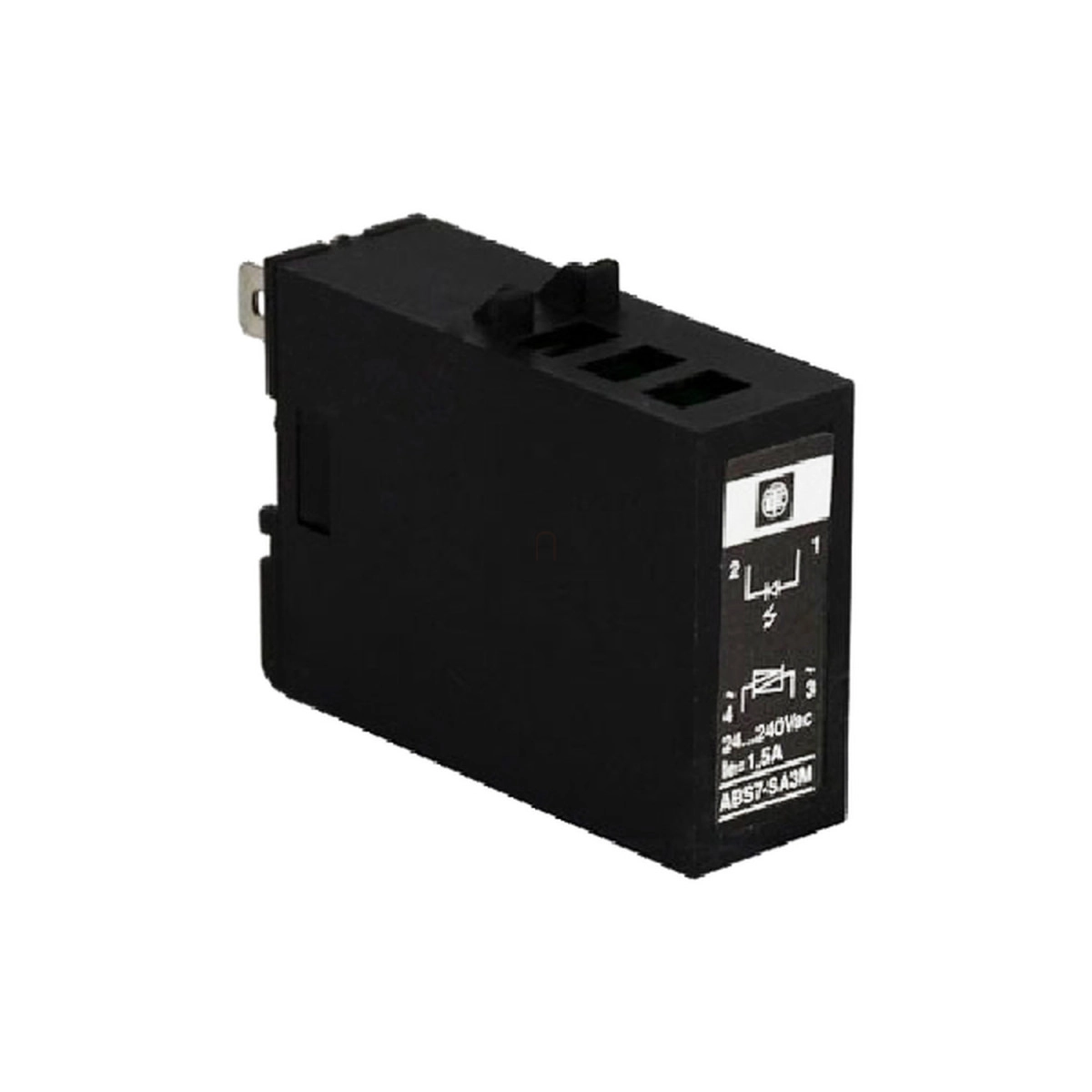

A Schneider Electric ABS7SA3M egy kompakt, plug-in solid state relé (SSR), amely az Advantys Telefast ABE7 termékcsalád része. Ez a 12,5 mm szélességű kimeneti relé ideális megoldást kínál ipari automatizálási rendszerek számára, ahol fontos a megbízhatóság és a helytakarékos kivitel.
Az ABS7SA3M szilárdtest relé 24 V DC bemeneti feszültséggel működik, miközben a kimeneti oldala 24-240 V AC tartományban dolgozik, maximálisan 2 A kimeneti árammal. A relé különösen hasznos olyan alkalmazásokban, ahol gyakori kapcsolásra van szükség, hiszen a szilárdtest technológiának köszönhetően nincs mechanikus kopás a kapcsolási műveletek során. A relé válaszideje rendkívül gyors, mindössze 10 ms vagy kevesebb, mind a bekapcsolási, mind a kikapcsolási állapotváltozás esetén, ami precíz időzítést tesz lehetővé a vezérelt folyamatokban.
A termék kompatibilis több Advantys Telefast interfész modullal, beleértve az ABE7P16T215, ABE7P16T214, ABE7P16T212 és ABE7P16T210 típusokat, ami rugalmas integrációs lehetőséget biztosít különböző automatizálási rendszerekbe. A technikai specifikációkat tekintve, az ABS7SA3M garantált áramértékei 0,4 mA DC a 0-ás állapotban és 6,5 mA DC az 1-es állapotban, míg a garantált feszültségértékek 2,8 V DC a 0-ás állapotban és 18,6 V DC az 1-es állapotban. Ez biztosítja a megbízható jelfelismerést és a stabil működést különböző ipari környezetekben.
A relé teljesítményét befolyásolja a környezeti hőmérséklet, amit jól mutat a termék hőmérséklet-terhelhetőségi görbéje. A 10-40°C hőmérsékleti tartományban a relé teljes 1,5 A terhelhetőséggel működik, míg a 40-60°C tartományban a terhelhetőség fokozatosan csökken, 60°C-on már csak 1 A áramerősséget támogatva. A belső bekötési rajz szemlélteti a 19,3 V DC, 15 mA bemenet és a 24-240 V AC, 1,5 A kimenet kapcsolódását, ami alapvető információ a megfelelő telepítéshez. Minden Schneider Electric ABS7SA3M relé négyesével (minimum rendelési mennyiség) kerül forgalomba, így biztosítva a hatékony készletezést ipari automatizálási projektek számára.
Schneider Electric Modicon ABE7 - ABS7SA3M -relé, SSR, kimeneti, tekercs 24 VDC, kimenet 24…230VAC, 1,5 A, 12mm műszaki adatok
Fő jellemzők
Termékcsalád: Advantys Telefast ABE7
Termék típusa: Plug-in solid state relé
Relé típusa: Kimeneti relé
Minimum rendelési mennyiség: 4 darabos készlet
Műszaki paraméterek
Válaszidő: ≤ 10 ms állapotváltás 0-ról 1-re
Válaszidő: ≤ 10 ms állapotváltás 1-ről 0-ra
Szélesség: 10 mm
Kompatibilis termékek: ABE7P16T215, ABE7P16T214, ABE7P16T212, ABE7P16T210
Diszkrét bemeneti feszültség: 24 V DC
Diszkrét kimeneti feszültség: 24...240 V AC
Diszkrét kimeneti áram: 2000 mA
Garantált áram 0 állapotban: 0,4 mA DC
Garantált áram 1 állapotban: 6,5 mA DC
Garantált feszültség 0 állapotban: 2,8 V DC
Garantált feszültség 1 állapotban: 18,6 V DC
Teljesítmény jellemzők
Hőmérséklet-terhelhetőségi görbe: 10-40°C között 1,5 A, 40-60°C között fokozatosan csökken 1 A-ig
