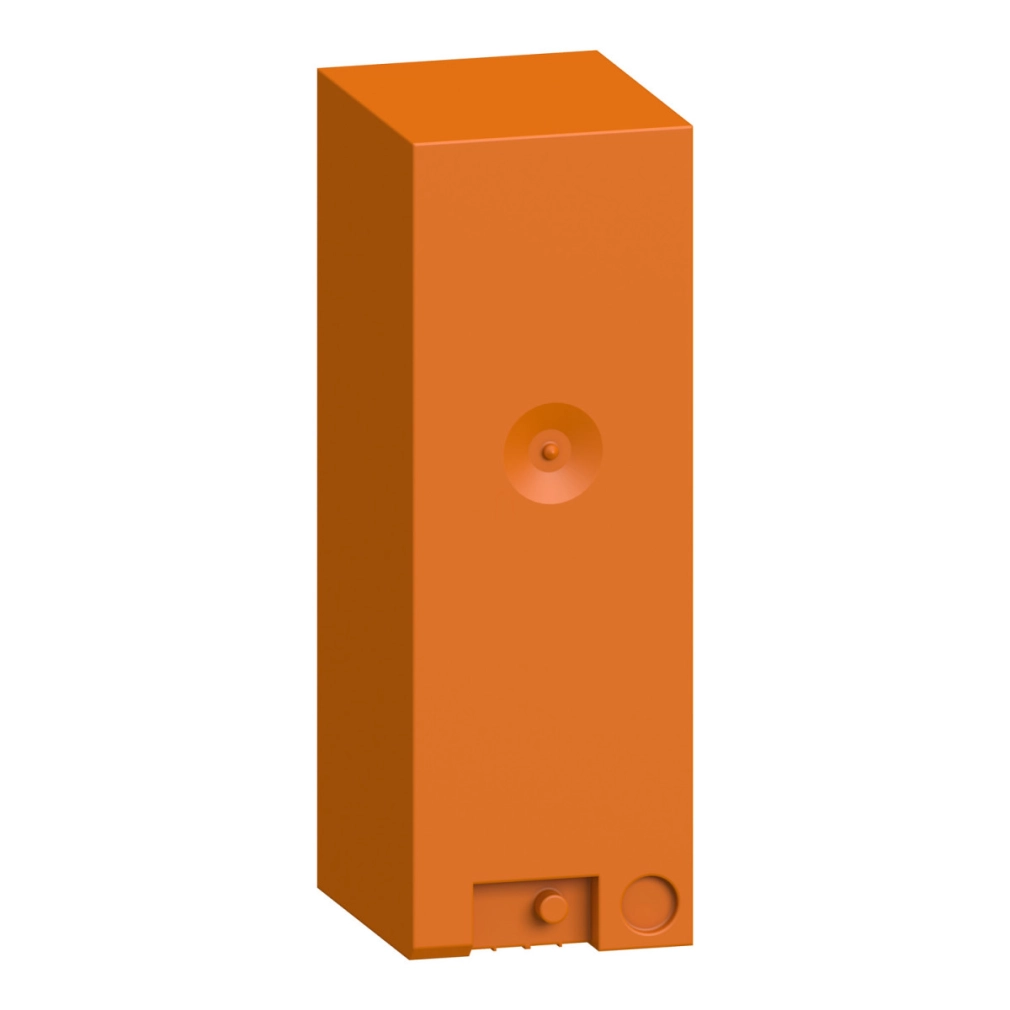

Az ABR7S21 egy kompakt, 10 mm szélességű dugaszolható elektromechanikus relé a Schneider Electric Advantys Telefast ABE7 termékkínálatából. Ez a DC vezérlőkörrel rendelkező komponens ideális választás ipari automatizálási és vezérlési rendszerekhez, ahol megbízható kapcsolási funkcióra van szükség minimális helyigény mellett.
A Schneider Electric ABR7S21 relé 24 V egyenáramú vezérlőfeszültséggel működik, és 1 NO (normally open, alaphelyzetben nyitott) érintkezővel rendelkezik. A termék 5 A konvencionális szabad levegőáramú termikus áramerősséget biztosít, így ideális közepes terhelésű alkalmazásokhoz. A relé kompatibilis számos ABE7 sorozatú termékkel, többek között az ABE7P16T212, ABE7P16T214, ABE7P16T210, ABE7P16T230E, ABE7R16T210, ABE7R16T212, ABE7P16T215 és ABE7P16T230 modellekkel, ami sokoldalú felhasználhatóságot biztosít különböző vezérlési rendszerekben.
A műszaki specifikációk tekintetében az ABR7S21 figyelemre méltó paraméterei között szerepel a 19,7 V kapcsolási feszültségküszöb 40 °C-on, valamint a 2,4 V elengedési feszültség és 1 mA elengedési áram 20 °C-on. A maximális kapcsolási feszültség 130 V DC és 250 V AC 50/60 Hz az IEC 60947-5-1 szabvány szerint. A relé elektromos élettartama kiemelkedő: 500000 ciklus különböző terhelési feltételek mellett, például maximum 1500 mA kapcsolási áram 230 V AC-12 esetén, vagy 900 mA 230 V AC-15 feltételek mellett. A mechanikai élettartam még ennél is impresszívebb: 20 millió kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít.
Schneider Electric Modicon ABE7 - ABR7S21 -relé, EMR, tekercs 24 VDC, 1NO, 5 A, 10mm műszaki adatok
Általános jellemzők
Termékkategória: Advantys Telefast ABE7
Termék típusa: Dugaszolható elektromechanikus relé
Vezérlőáramkör típusa: DC
Minimális rendelési mennyiség: 4 darabos készlet
Méretek és kompatibilitás
Szélesség: 10 mm
Kompatibilis termékek: ABE7P16T212, ABE7P16T214, ABE7P16T210, ABE7P16T230E, ABE7R16T210, ABE7R16T212, ABE7P16T215, ABE7P16T230
Elektromos jellemzők
Vezérlőáramkör feszültsége: 24 V
Konvencionális szabad levegőáramú termikus áram: 5 A
Érintkezők típusa és összetétele: 1 NO
Megszólalási feszültségküszöb: 19,7 V (40 °C-on)
Elengedési feszültség: 2,4 V (20 °C-on)
Elengedési áram: 1 mA (20 °C-on)
Maximális teljesítmény disszipáció pólusonként: 0,36 W
Társított biztosíték névleges értéke: 1 A, gyors olvadású
Maximális kapcsolási feszültség: 130 V DC (IEC 60947-5-1 szerint), 250 V AC 50/60 Hz (IEC 60947-5-1 szerint)
Élettartam és megbízhatóság
Elektromos élettartam:
- 500000 ciklus, maximális kapcsolási áram: 1500 mA 230 V AC-12 esetén
- 500000 ciklus, maximális kapcsolási áram: 1500 mA 24 V DC-12 esetén
- 500000 ciklus, maximális kapcsolási áram: 600 mA 24 V DC-13 10 ms esetén
- 500000 ciklus, maximális kapcsolási áram: 900 mA 230 V AC-15 esetén
Minimális kapcsolási áram: 10 mA >= 5 V esetén
Elektromos megbízhatóság: 1e-008
Működési sebesség: 10 Hz terhelés nélkül, 0,5 Hz Ie esetén
Mechanikai élettartam: 20000000 ciklus
Névleges impulzus állóképesség feszültség: 2,5 kV (IEC 60947-1 szerint)
Környezeti jellemzők
Maximális immunitás mikro-megszakításokra: 5 ms
Dielektromos szilárdság: 2000 V (IEC 60947-1 szerint)
