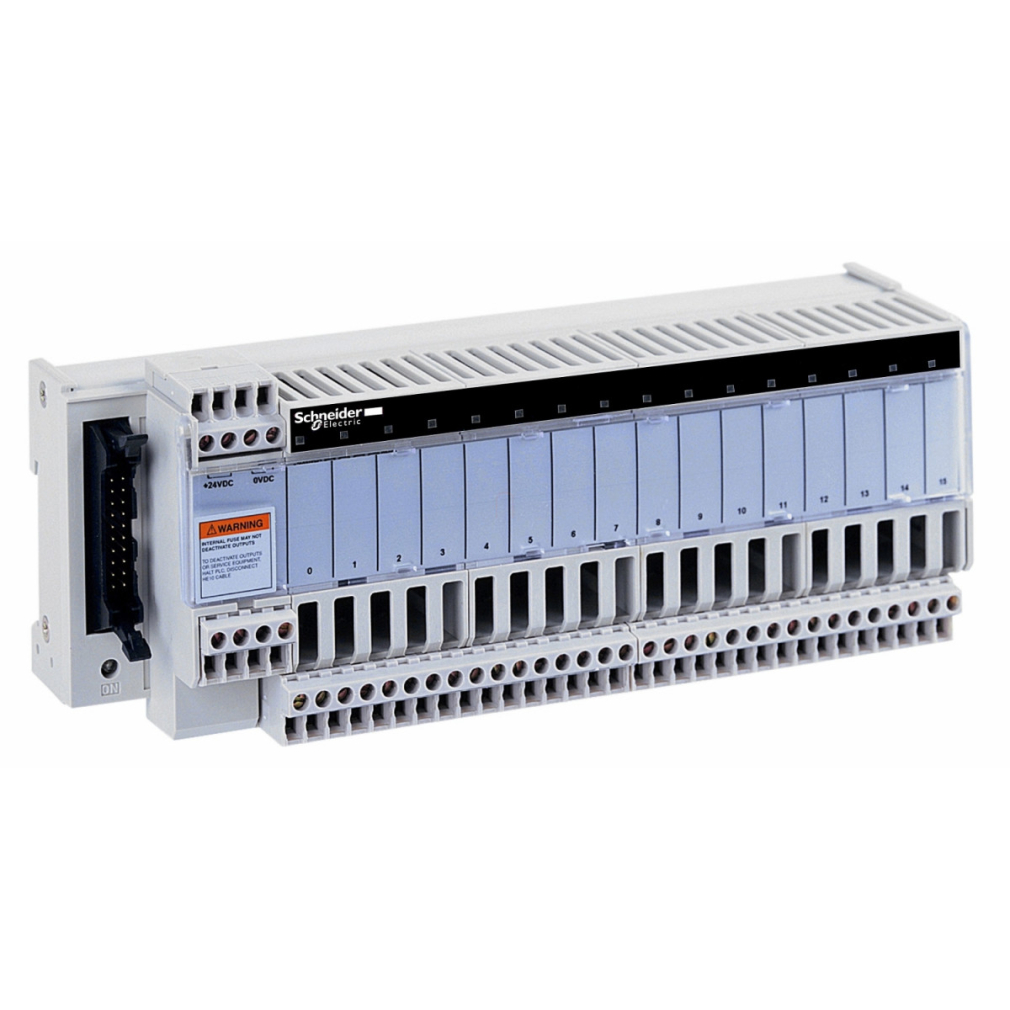

A Schneider Electric Modicon ABE7 termékcsaládba tartozó ABE7R08S111 egy professzionális elektromechanikus relé alaplap, amely tökéletes választás ipari automatizálási rendszerek kimeneti jeleinek kezelésére. Ez a forrasztott kivitelű elektromechanikus relé alaplap 8 független csatornával rendelkezik, csatornánként egy kimenettel, így rugalmasan felhasználható különböző vezérlési feladatokhoz.
A termék 24 V DC névleges tápfeszültséggel működik a PLC oldal felé, és kivételes megbízhatóságot biztosít az ipari környezetben. A relé alaplap minden csatornája 2 A terhelhetőséggel rendelkezik a beavatkozó szerv felé, míg a kimeneti közös pontonként maximális áramerőssége 12 A. A polaritás elosztás közös érintkező 4 csatornás csoportonként, ami optimális jelvezetést tesz lehetővé. Az alaplapon 8 csatorna található, csatornánként 1 érintkezővel, amely 1 NO (normally open) érintkezési típust biztosít.
Az ABE7R08S111 többféle rögzítési móddal telepíthető: használhatod a 35 mm-es szimmetrikus DIN-sínre történő rögzítést kapcsokkal, vagy csavarokkal szilárd lemezre is felszerelheted a mellékelt rögzítő készlet segítségével. A termék 84 mm szélességű, így kompakt méretének köszönhetően helytakarékos megoldást jelent a kapcsolószekrényekben.
A műszaki paraméterek között kiemelkedő a rendkívüli elektromos tartósság, amely 500000 kapcsolási ciklust biztosít különböző terhelési feltételek mellett: 200 mA maximális kapcsolási áram 24 V DC-13 kategóriában 10 ms esetén, 400 mA 230 V AC-15 kategóriában, valamint 600 mA 230 V AC-12 és 24 V DC-12 kategóriákban. A mechanikai élettartam még ennél is impresszívebb, 20 millió kapcsolási ciklust garantálva. A minimális kapcsolási áram 1 mA >= 5 V feszültség mellett, ami széles alkalmazási területet tesz lehetővé.
A maximális kapcsolási feszültség 250 V AC 50/60 Hz az IEC 60947-5-1 szabványnak megfelelően, valamint 30 V DC ugyanezen szabvány szerint. A működési idő terén sem hagy kívánnivalót maga után: a tekercs energizálása és az NO érintkező záródása <= 10 ms, míg a tekercs energiamentesítése és az NO nyitása <= 6 ms alatt megtörténik. Az érintkezési pattogási idő <= 5 ms az 1 NO esetében.
A termék kiváló környezeti ellenállósággal rendelkezik: IP2X védettségi fokozattal az IEC 60529 szerint, 15 gn ütésállósággal 11 ms időtartamig az IEC 60068-2-27 szerint, valamint kimagasló elektromágneses kompatibilitással - 10 V/m sugárzott terek elleni védelem a 26-1000 MHz frekvenciatartományban az IEC 61000-4-3 szabvány 3. szintje szerint, és 2 kV gyors tranziensek elleni védelem az IEC 61000-4-4 szabvány 3. szintje szerint. A működési hőmérséklet-tartomány -5°C és +60°C között van az IEC 61131-2 szabványnak megfelelően, míg tárolási hőmérséklet-tartománya -40°C és +80°C között található.
Schneider Electric Modicon ABE7 - ABE7R08S111 műszaki adatok
Alapadatok
Termékcsalád: Modicon ABE7
Termék típusa: Elektromechanikus kimenetű relé alaplap
Névleges tápfeszültség: 24 V DC PLC oldalon
Csatornák száma: 8
Csatornánkénti érintkezők száma: 1
Kiegészítő adatok
Sorkapocs típusa: Kivehető
Polaritás elosztás: Polaritás elosztás érintkező közös 4 csatornás csoportonként
Rögzítési mód: Kapcsokkal (35 mm szimmetrikus DIN sín), Csavarokkal (rögzítő készlettel)
Maximális áram kimeneti közös pontonként: 12 A
Áram csatornánként: 2 A beavatkozó szerv oldalon
Minimális kapcsolási áram: 1 mA >= 5 V esetén
Ejtési feszültség: 2,4 V 20 °C-on (PLC oldal)
Kapcsolási küszöbfeszültség: 19,2 V 40 °C-on
Ejtési áram: 0,5 mA 20 °C-on
Maximális teljesítmény disszipáció csatornánként: 0,22 W (PLC oldal)
Érintkező típusa és összetétele: 1 NO beavatkozó szerv oldalon
Maximális kapcsolási feszültség: 250 V AC 50/60 Hz az IEC 60947-5-1 szerint, 30 V DC az IEC 60947-5-1 szerint
Csatornák száma közös pontonként: 4
Tartósság és megbízhatóság
Elektromos élettartam: 500000 ciklus (különböző terhelési kategóriákban)
Elektromos megbízhatóság: 1e-008
Működési idő: <= 10 ms tekercs energizálás és NO záródás, <= 6 ms tekercs energiamentesítés és NO nyitás
Érintkezési pattogási idő: <= 5 ms 1 NO
Működési frekvencia: 10 Hz terhelés nélkül, 0,5 Hz Ie esetén
Mechanikai élettartam: 20000000 ciklus
Elektromos védettség és paraméterek
Névleges lökőfeszültség-állóság: 2,5 kV az IEC 60947-1 szerint
Névleges szigetelési feszültség: 2000 V
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Fizikai paraméterek
Szélesség: 84 mm
Környezeti jellemzők
Maximális immunitás mikro-megszakításokra: 5 ms
Dielektromos szilárdság: 2000 V az IEC 60947-1 szerint
Termék tanúsítványok: DNV, UL, GL, CSA, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Védelmi kezelés: TC
Izzószálas ellenállás: 750 °C, kioltási idő <30 s az IEC 60695-2-11 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Sugárzott mezők elleni védelem: 10 V/m (26000000...1000000000 Hz) az IEC 61000-4-3 3. szintje szerint
Gyors tranziensek elleni védelem: 2 kV 3. szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5...60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40...80 °C az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664-1 szerint
