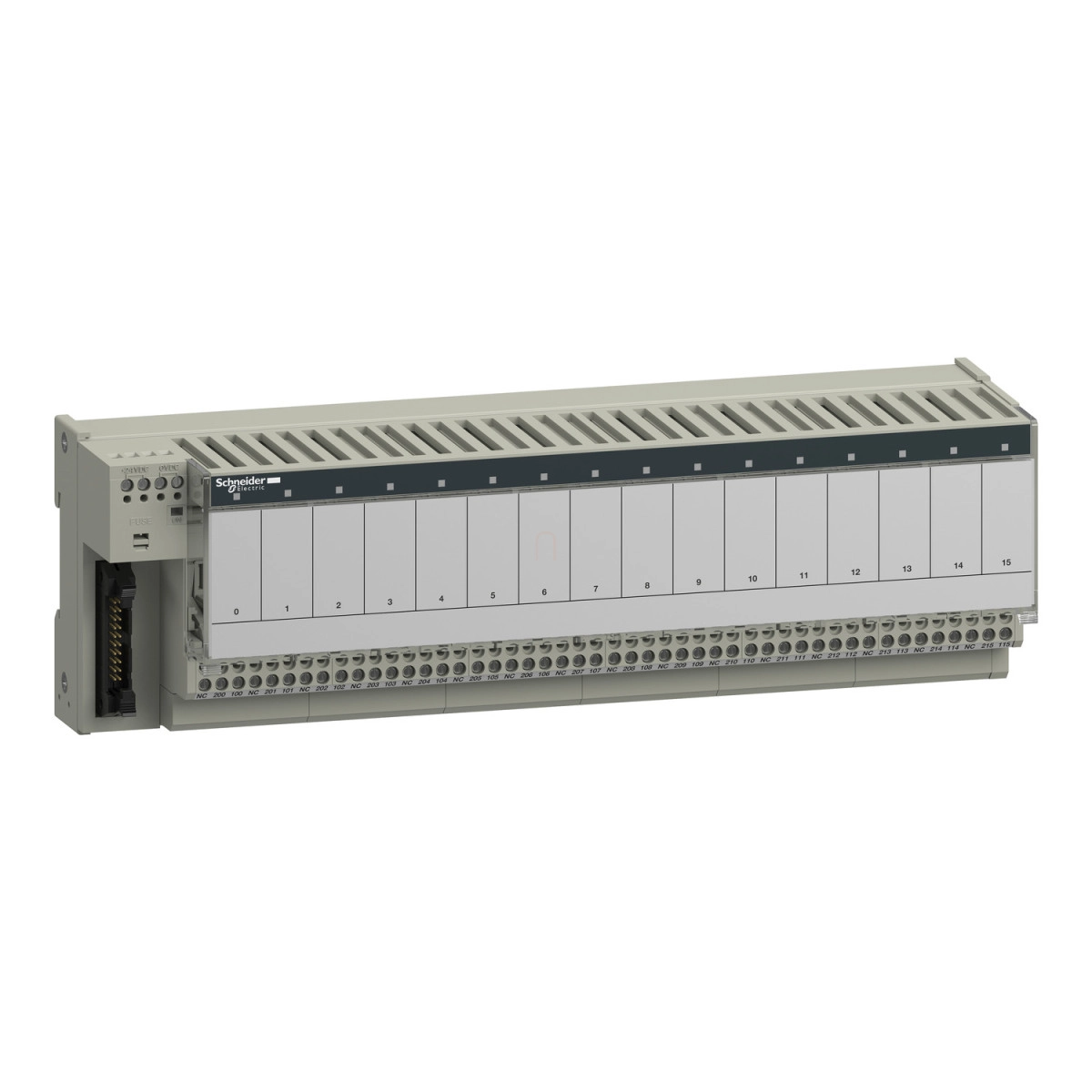

A Schneider Electric Modicon ABE7 termékcsaládba tartozó ABE7P16F310 egy kiváló minőségű, 16 csatornás plug-in relé aljzat, amely kifejezetten ipari automatizálási rendszerekhez fejlesztettek. Ez a professzionális elosztóblokk 12,5 mm-es relékhez készült, és kiválóan alkalmazható különböző vezérlési feladatokhoz, ahol a megbízhatóság és a precíz működés elengedhetetlen.
Az ABE7P16F310 egy input sub-base, amely 19-30 V DC tápfeszültséggel működik, megfelelve az IEC 61131-2 szabványnak. A 16 csatorna mindegyikéhez 2 terminál tartozik, így rugalmas bekötési lehetőségeket biztosít. A csavaros sorkapocs csatlakozók többféle vezeték-keresztmetszetet is elfogadnak: 1 x 0,09-1,5 mm² (AWG 28-16) hajlékony, érvéghüvelyes; 1 x 0,14-2,5 mm² (AWG 26-12) tömör; 1 x 0,14-2,5 mm² (AWG 26-14) hajlékony, érvéghüvely nélkül; 2 x 0,09-0,75 mm² (AWG 28-20) hajlékony, érvéghüvelyes; és 2 x 0,2-2,5 mm² (AWG 24-14) tömör vezetékekhez. Ez a sokrétű csatlakozási képesség szinte bármilyen vezetékezési igényhez alkalmazkodik.
A készülék kompatibilis az ABS7S33E, ABR7 és ABS7E eszközökkel, tovább növelve a felhasználási lehetőségeket. A működést jól látható LED-ek jelzik: minden csatornához tartozik egy zöld LED a csatorna állapotának jelzésére, valamint egy zöld táp-LED, amely a bekapcsolt állapotot mutatja. A termék egyik kiemelkedő tulajdonsága a PLC és az operatív rész közötti galvanikus leválasztás, amely növeli a rendszer biztonságát és megbízhatóságát. A feszültségmentes (Volt-free) polaritás-elosztás szintén hozzájárul a rugalmas alkalmazhatósághoz.
A rövidzárlat elleni védelemről egy belső 1 A-es, gyors kioldású 5 x 20 mm-es biztosíték gondoskodik a PLC oldalon. A rögzítés történhet bepattintható klipszekkel 35 mm-es szimmetrikus DIN-sínre, vagy csavarokkal szilárd lapra (rögzítőkészlettel). A maximális tápáram 1 A, a tápfeszültség-biztosítékon fellépő feszültségesés 0,3 V. A készülék 2,5 kV névleges impulzus-állósággal rendelkezik, ami kiváló védelmet nyújt a feszültségcsúcsok ellen. A szigetelési feszültség 300 V a tekercs áramkör és az érintkezők között (IEC 60947-1 szerint), valamint 2000 V a sorkapcsok és a szerelősínek között.
Az ABE7P16F310 fizikai méretei: 272 mm szélesség, 89 mm magasság és 74 mm mélység, nettó súlya 0,85 kg. A készülék IP2X védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint. Ellenáll az izzószálas vizsgálatnak 750 °C-on az IEC 60695-2-11 szerint, valamint kiválóan teljesít a mechanikai igénybevételekkel szemben is: 15 g gyorsulást képes elviselni 11 ms-ig az IEC 60068-2-27 szerinti ütésvizsgálatnál, és 2 g rezgésállósággal rendelkezik 10-150 Hz frekvenciatartományban az IEC 60068-2-6 szerint. Az elektrosztatikus kisülésekkel szemben 4 kV (érintkezés) és 8 kV (levegő) 3-as szintű védettséget biztosít az IEC 61000-4-2 szerint. A sugárzott mezőkkel szemben 10 V/m (26 MHz - 1 GHz) 3-as szintű védettséget nyújt az IEC 61000-4-3 szerint, és a gyors tranziensek ellen 2 kV 3-as szintű védettséggel rendelkezik az IEC 61000-4-4 szerint. Az üzemi hőmérséklet-tartomány -5 °C-tól +60 °C-ig terjed, a tárolási hőmérséklet pedig -40 °C-tól +80 °C-ig (IEC 61131-2 szerint), így széles körű ipari környezetben alkalmazható.
Schneider Electric Modicon ABE7 - ABE7P16F310 műszaki adatok
Általános jellemzők
Termékcsalád: Modicon ABE7
Terméktípus: Plug-in relé aljzat
Aljzat típusa: Input sub-base (bemeneti aljzat)
Névleges tápfeszültség: 19...30 V DC az IEC 61131-2 szabványnak megfelelően
Csatornák száma: 16
Csatornánkénti sorkapcsok száma: 2
Csatlakozási lehetőségek
Csavaros sorkapocs csatlakozók, kompatibilis keresztmetszetek:
- 1 x 0,09...1 x 1,5 mm², 0,09…1,5 mm² (AWG 28...AWG 16) hajlékony, érvéghüvelyes
- 1 x 0,14...1 x 2,5 mm², 0,14…2,5 mm² (AWG 26...AWG 12) tömör
- 1 x 0,14...1 x 2,5 mm², 0,14…2,5 mm² (AWG 26...AWG 14) hajlékony, érvéghüvely nélkül
- 2 x 0,09...2 x 0,75 mm², 0,09…0,75 mm² (AWG 28...AWG 20) hajlékony, érvéghüvelyes
- 2 x 0,2...2 x 2,5 mm², 0,2…2,5 mm² (AWG 24...AWG 14) tömör
Működési jellemzők
Tápfeszültség típusa: DC
Kompatibilis termékek: ABS7S33E, ABR7, ABS7E
Állapotjelző LED: 1 LED csatornánként (zöld) a csatorna állapotához, 1 LED (zöld) a bekapcsolt állapot jelzéséhez
PLC/operatív rész leválasztása: Igen
Polaritás-elosztás: Feszültségmentes (Volt-free)
Rövidzárlat elleni védelem: 1 A belső biztosíték, 5 x 20 mm, gyors kioldású (PLC oldali)
Rögzítési mód: Klipszekkel (35 mm szimmetrikus DIN-sínre), Csavarokkal (szilárd lapra rögzítőkészlettel)
Maximális tápáram: 1 A
Feszültségesés a tápfeszültség-biztosítékon: 0,3 V
Elektromos jellemzők
Névleges impulzus-állóság: 2,5 kV
Névleges szigetelési feszültség: 300 V tekercs áramkör/érintkező áramkörök között az IEC 60947-1 szerint, 2000 V sorkapcsok/szerelősínek között
Telepítési kategória: II az IEC 60664-1 szerint
Meghúzási nyomaték: 0,6 N.m lapos Ø 3,5 mm csavarhúzóval
Mechanikai jellemzők
Szélesség: 272 mm
Magasság: 89 mm
Mélység: 74 mm
Nettó súly: 0,85 kg
Környezeti és védelmi jellemzők
Terméktanúsítványok: GL, DNV, CSA, UL, EAC
IP védettségi fokozat: IP2X az IEC 60529 szerint
Izzószálas vizsgálat ellenállás: 750 °C az IEC 60695-2-11 szerint
Ütésállóság: 15 g 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 2 g (f= 10…150 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülésekkel szembeni védettség: 4 kV (érintkezés) 3-as szint az IEC 61000-4-2 szerint, 8 kV (levegő) 3-as szint az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni védettség: 10 V/m (26...1000 MHz) 3-as szint az IEC 61000-4-3 szerint
Gyors tranziensekkel szembeni védettség: 2 kV 3-as szint az IEC 61000-4-4 szerint
Üzemi környezeti hőmérséklet: -5…60 °C az IEC 61131-2 szerint
Tárolási környezeti hőmérséklet: -40…80 °C az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 60664-1 szerint
