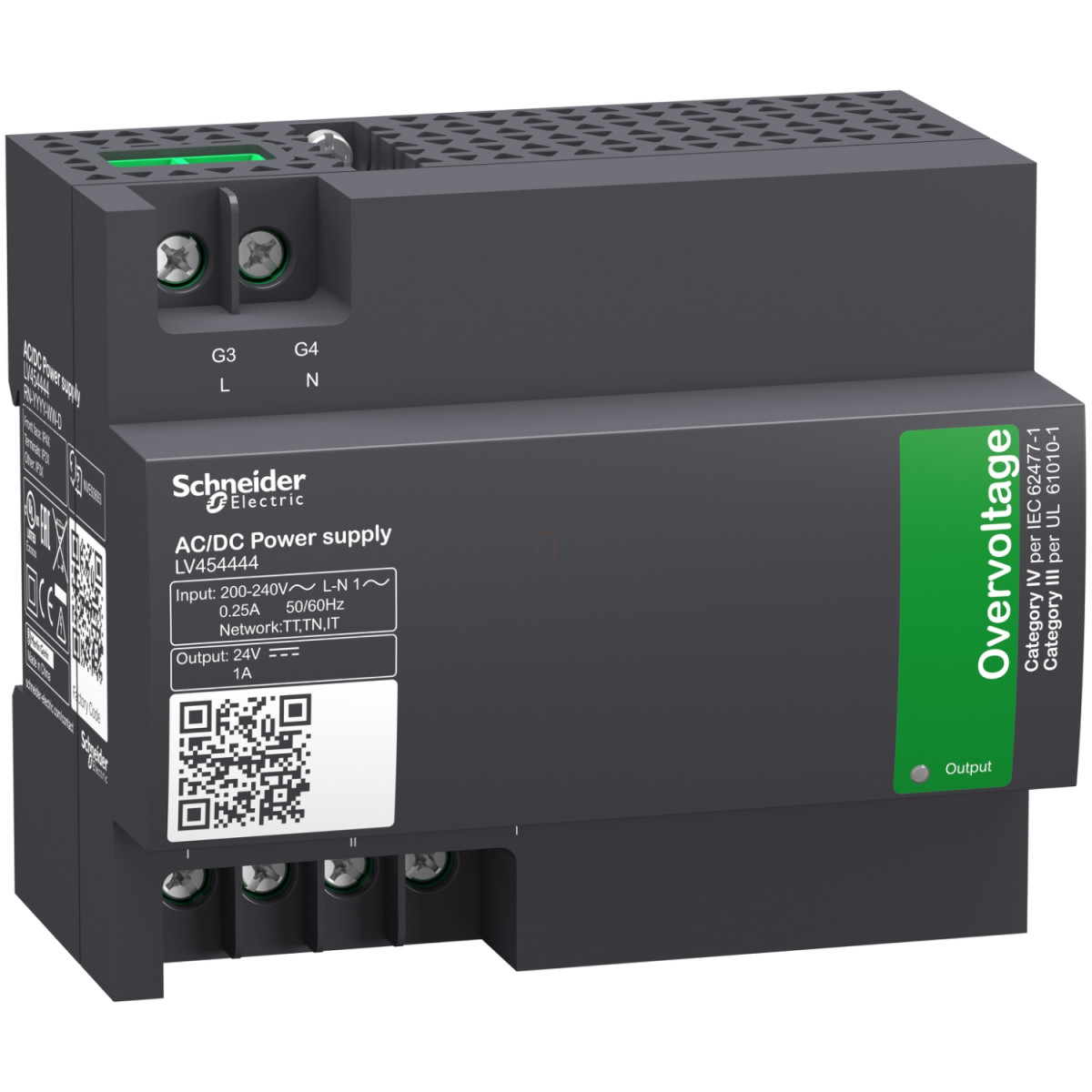

A Schneider Electric LV454444 egy külső tápegység modul, amely 200-240 VAC, 50/60 Hz bemeneti feszültséggel és 24 VDC, 1 A kimeneti áramerősséggel működik. Ez a professzionális tápellátó modul kifejezetten a Schneider Electric megszakító termékcsaládjaihoz lett kifejlesztve, beleértve a Masterpact MTZ, NT, NW, ComPact NSX, NSX DC, NS630b...1600, NS1600b...3200, valamint a PowerPact H, J, L, P és R sorozatokat.
A MicroLogic kioldó egységekhez és vezérlő egységekhez egyaránt használható kiegészítőként. A tápegység szabályozott kapcsolóüzemű technológiát alkalmaz, ami stabil és megbízható működést biztosít. A készülék 200-240 V AC bemeneti tartománya +10% és -15% tűréshatárral rendelkezik, a tényleges bemeneti feszültségtartomány pedig 170-264 V AC 47,5-63 Hz frekvenciatartományban. A kimeneti feszültség 24 V DC ±5% pontossággal, és akár 1 A folyamatos áramerősséget képes biztosítani, ami 24 W névleges teljesítményt jelent.
A LV454444 tápegység kiváló védelmi funkciókkal rendelkezik. Ezek között megtalálható a túlterhelés elleni védelem kézi visszaállítással, túlfeszültség elleni védelem 30-32 V-os szinten szintén kézi visszaállítással, rövidzárlat elleni védelem kézi visszaállítással, valamint hőlekapcsolásos védelem automatikus visszaállítással. A termék bekapcsolási áramlökése 20 A 2 ms időtartamra, hatékonysága pedig 85%. A teljesítményveszteség mindössze 4,2 W. A készülék legalább 20 ms-os tartásidővel rendelkezik 200-240 V AC feszültségtartományban, és képes rövid ideig akár 1,5 A-es áramkitörést is elviselni 200 ms időtartamig.
A csatlakozás csavaros terminálokkal történik, amelyek 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) vagy 1 x 0,2...1 x 4 mm² (AWG 24...AWG 12) keresztmetszetű vezetékek fogadására képesek. A modul 35 x 7,5 mm-es szimmetrikus DIN sínre szerelhető, horizontális működési pozícióban üzemeltethető. Működési magassága 0-2000 méter között lehet.
A tápegység széles hőmérséklet-tartományban használható, -25°C és +70°C között üzemképes, tárolási hőmérséklete pedig -50°C és +85°C közötti lehet. Üzemeltetés és tárolás közben a relatív páratartalom 0-95% között lehet. A termék dieletrikus szilárdsága kiemelkedő: 3000 V a bemenet és a földelés között, 3000 V a bemenet és a kimenet között, valamint 1500 V a kimenet és a földelés között.
A tápegység modul védettsége is figyelemre méltó: az előlap IP4X, a csatlakozó terminálok IP2X, a ház pedig IP3X védettséggel rendelkezik az EN/IEC 60529 szabvány szerint. A termék megfelel az UL 61010-1 és IEC 62477-1 szabványoknak, valamint rendelkezik EAC, CE és UL jelölésekkel. Elektromágneses kompatibilitás szempontjából teljesíti az EN/IEC 61000-6-2 és EN/IEC 61000-6-3 szabványokat, a biztonság tekintetében pedig megfelel az IEC 62477-1 és SELV követelményeknek.
Schneider Electric Masterpact NT - LV454444 -Tápegység AD MODULE 200/240 Vac műszaki adatok
Általános tulajdonságok
Terméktípus: Külső tápegység modul
Alkalmazási terület: Tápellátás
Kompatibilitás: Masterpact MasterPact MTZ, Masterpact MasterPact NT, Masterpact MasterPact NW, ComPact ComPact NSX, ComPact ComPact NSX DC, ComPact ComPact NS630b...1600, ComPact ComPact NS1600b...3200, PowerPact PowerPact H, PowerPact PowerPact J, PowerPact PowerPact L, PowerPact PowerPact P, PowerPact PowerPact R
Kiegészítő/alkatrész típusa: Vezérlő egységek kiegészítői, Kioldó egység kiegészítői
Műszaki specifikáció
Kioldó egység neve: MicroLogic
Tápegység típusa: Szabályozott kapcsolóüzemű
Névleges tápfeszültség: 200...240 V AC 50/60 Hz tűrés: +10% -15%
Bemeneti feszültség határértékei: 170...264 V AC 47,5...63 Hz frekvencián
Kimeneti feszültség: 24 V DC +/-5%
Túlfeszültség kategória: IV az IEC 62477-1 szerint, III az UL 61010-1 szerint
Tápegység kimeneti áram: 1 A
Névleges teljesítmény: 24 W
Kimeneti védelem típusai: Túlterhelés ellen, védelem technológia: kézi visszaállítás, Túlfeszültség ellen, védelem technológia: 30...32 V, kézi visszaállítás, Rövidzárlat ellen, védelem technológia: kézi visszaállítás, Hővédelem, védelem technológia: automatikus visszaállítás
Bekapcsolási áram: 20 A 2 ms
Hatékonyság: 85%
Teljesítmény veszteség: 4,2 W
Tartási idő: >= 20 ms 200...240 V AC
Megengedett ideiglenes áramcsúcs: 1,5 A (200 ms)
Csatlakozások: Csavaros típusú terminálok, csatlakozási kapacitás: 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16, Csavaros típusú terminálok, csatlakozási kapacitás: 1 x 0,2...1 x 4 mm² AWG 24...AWG 12
Szerelési mód: 35 x 7,5 mm szimmetrikus DIN sín
Fizikai tulajdonságok
Működési pozíció: Vízszintes
Működési magasság: 0...2000 m
LED kijelző: 1 LED (zöld) kimeneti feszültség
Magasság: 90 mm
Szélesség: 108 mm
Mélység: 67,5 mm
Környezeti jellemzők
Szabványok: UL 61010-1, IEC 62477-1
Jelölések: EAC, CE, UL
Környezeti jellemzők: EMC megfelel az EN/IEC 61000-6-2 szabványnak, EMC megfelel az EN/IEC 61000-6-3 szabványnak, Biztonság megfelel az IEC 62477-1 szabványnak, Biztonság megfelel a SELV-nek
IP védettségi fokozat: IP4X (előlap) az EN/IEC 60529 szerint, IP2X (csatlakozó terminálok) az EN/IEC 60529 szerint, IP3X (burkolat) az EN/IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95% működés közben, 0...95% tároláskor
Dielektrikus szilárdság: 3000 V a bemenet és a föld között, 3000 V a bemenet és a kimenet között, 1500 V a kimenet és a föld között
Kompatibilitási kód: CB_EXTERNAL_POWERSUPPLY
