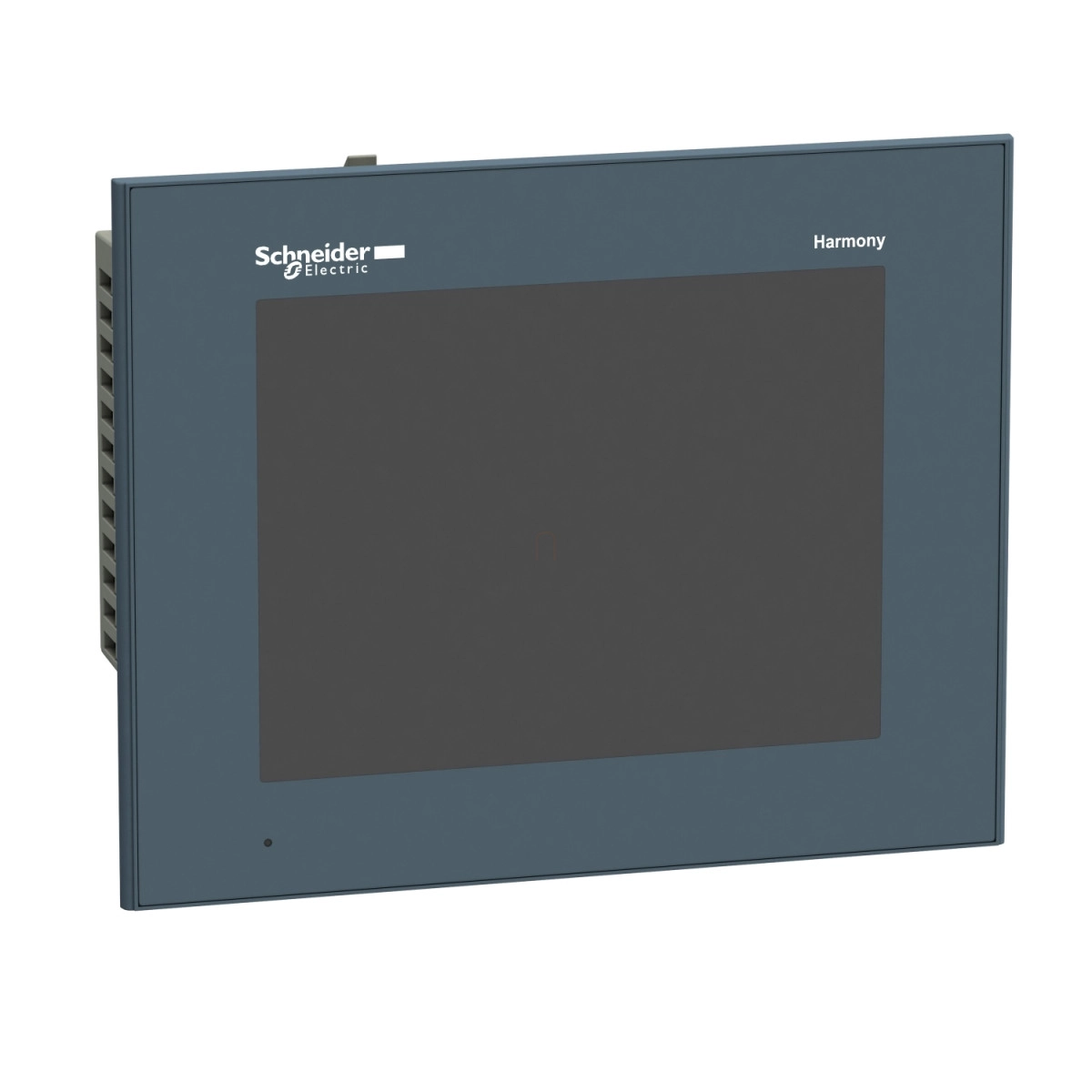

A Schneider Electric Harmony GTO termékcsaládjának HMIGTO4310 típusú fejlett érintőképernyős panelje egy rendkívül sokoldalú ember-gép interfész (HMI) megoldás, amely ipari folyamatok vizualizációját és irányítását biztosítja egyetlen kompakt eszközben. Ez a 7,5 inches érintőképernyős panel számos innovatív funkcióval és kimagasló műszaki paraméterekkel rendelkezik, amelyek előnyt jelentenek az ipari automatizálási feladatok során.
A HMIGTO4310 panel 640 x 480 pixel VGA felbontású, 65536 színt megjelenítő TFT LCD kijelzővel szerelt, amely kiváló képminőséget biztosít még ipari körülmények között is. A kijelző háttérvilágítása 16 szinten szabályozható, mind az érintőképernyőn keresztül, mind szoftveresen, és 50000 órás élettartammal rendelkezik 25 °C-on. A rezisztív film technológiájú érintőképernyő 1024 x 1024 felbontású érintési zónával rendelkezik, és 1 millió cikluson keresztül megbízható működést garantál. A készülék előlapja IP65 védettségű, így kiválóan ellenáll a pornak és a víznek, míg a hátlapja IP20 védettséggel rendelkezik. Az NEMA 4X előlapi védettség tovább fokozza a panel megbízhatóságát beltéri használat során.
A HMIGTO4310 szívét az ARM926EJ-S processzor alkotja, amely a 96 MB Flash EPROM és 512 KB belső RAM (SRAM) adatmegőrző memóriával együtt biztosítja a komplex vizualizációs feladatok zökkenőmentes futtatását. A 24 V DC tápfeszültségen működő eszköz energiafogyasztása változó, a működési állapottól függően: teljes terhelésnél 12 W, kikapcsolt háttérvilágításnál 5 W, míg tompított háttérvilágítás esetén 5,5 W. Az adattárolást és -átvitelt támogatja az akár 32 GB kapacitású SD/SDHC kártyahely, valamint a számos integrált csatlakozási lehetőség: RS232C és RS485 soros portok (COM1 és COM2), 10BASE-T/100BASE-TX Ethernet interfész, valamint USB 2.0 Type A és mini B portok. A COM2 interfész kompatibilis a Siemens MPI protokollal is, ami tovább növeli a rendszerintegrációs lehetőségeket.
A Schneider Electric HMIGTO4310 panel számos kommunikációs protokollt támogat, többek között a Modbus, Uni-TE, Modbus Plus, FIPWAY és Modbus TCP protokollokat, valamint számos harmadik fél által gyártott eszköz protokolljait, mint a Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley és Siemens Simatic eszközökét. Ez a széleskörű kompatibilitás lehetővé teszi, hogy a panel zökkenőmentesen integrálható legyen különböző gyártók automatizálási rendszereibe. A programozáshoz a Vijeo Designer szoftvert használhatod, amely intuitív fejlesztői környezetet biztosít a HMI alkalmazások létrehozásához. A panel többnyelvű támogatással rendelkezik, beleértve a koreai, tajvani (hagyományos kínai), japán (ANK, Kanji), ASCII és kínai (egyszerűsített kínai) karakterkészleteket, ami globális telepítési környezetben is hatékony működést biztosít.
Schneider Electric Magelis GTO - HMIGTO4310 - általános HMI terminál, 7,5", 640x480 VGA műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony GTO
Termék típusa: Fejlett érintőképernyős panel
Kijelző színe: 65536 szín
Kijelző mérete: 7,5 inch
Tápellátás: Külső forrás
Akkumulátor típusa: Lítium akkumulátor a belső RAM számára, működési idő: 100 nap, töltési idő: 5 nap, akkumulátor élettartam: 10 év
Processzor: ARM926EJ-S
Szoftver csomag: Vijeo Designer
Kijelző specifikációk
Terminál típusa: Érintőképernyős kijelző
Kijelző típusa: Háttérvilágítású színes TFT LCD
Felbontás: 640 x 480 pixel VGA
Érintésérzékeny zóna: 1024 x 1024
Érintőpanel: Rezisztív film, 1000000 ciklus
Háttérvilágítás élettartama: 50000 óra fehér 25 °C-on
Fényerő: 16 szint - vezérlés érintőpanellel, 16 szint - vezérlés szoftverrel
Karakterkészletek: Koreai, Tajvani (hagyományos kínai), Japán (ANK, Kanji), ASCII, Kínai (egyszerűsített kínai)
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség határértékek: 19,2...28,8 V
Bekapcsolási áram: 30 A
Maximális teljesítményfelvétel: 8 W (amikor külső eszközök nincsenek ellátva), 5 W (amikor a háttérvilágítás KI van kapcsolva), 5,5 W (amikor a háttérvilágítás tompított), 12 W (teljes terhelés)
Memória és tárolás
Memória: Flash EPROM, 96 MB
Adatmentés: 512 KB belső RAM (SRAM)
Adattároló eszközök: SD kártya, <= 32 GB, SDHC kártya, <= 32 GB
Kommunikáció
Letölthető protokollok: Schneider Electric Modicon Modbus, Schneider Electric Modicon Uni-TE, Schneider Electric Modicon Modbus Plus, Schneider Electric Modicon FIPWAY, Mitsubishi Melsec harmadik féltől származó protokollok, Omron Sysmac harmadik féltől származó protokollok, Rockwell Automation Allen-Bradley harmadik féltől származó protokollok, Siemens Simatic harmadik féltől származó protokollok, Schneider Electric Modicon Modbus TCP
Integrált csatlakozási típusok: COM1 soros kapcsolat SUB-D 9, interfész: RS232C, átviteli sebesség: 2400...115200 bps, COM2 soros kapcsolat RJ45, interfész: RS485, átviteli sebesség: 2400...115200 bps, COM2 soros kapcsolat RJ45, interfész: RS485, átviteli sebesség: 187,5 kbps Siemens MPI kompatibilis, Ethernet RJ45, interfész: 10BASE-T/100BASE-TX, Ethernet RJ45, interfész: IEEE 802.3, USB 2.0 A típus, USB 2.0 mini B típus
Mechanikai jellemzők
Termék rögzítése: Süllyesztett szerelés
Rögzítési mód: 4 csavaros rögzítőelemmel
Előlap anyaga: PPT
Burkolat anyaga: PPT
Hűtés típusa: Természetes konvekció
Szélesség: 218 mm
Magasság: 173 mm
Mélység: 60 mm
Környezeti feltételek
IP védettségi fokozat: IP20 (hátlap) az IEC 60529 szerint, IP65 (előlap) az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 4X előlap (beltéri használatra)
Üzemi környezeti hőmérséklet: 0...55 °C
Tárolási környezeti hőmérséklet: -20...60 °C
Relatív páratartalom: 10...90% páralecsapódás nélkül
Üzemi magasság: < 2000 m
Ütésállóság: 147 m/s² 3 ütés minden X, Y és Z irányban az IEC 61131-2 szerint
Rezgésállóság: 3,5 mm (f = 5...9 Hz) - X, Y, Z irányok 10 ciklusra (kb. 100 perc) - az IEC 61131-2 szerint, 1 gn (f = 9...150 Hz) - X, Y, Z irányok 10 ciklusra (kb. 100 perc) - az IEC 61131-2 szerint
