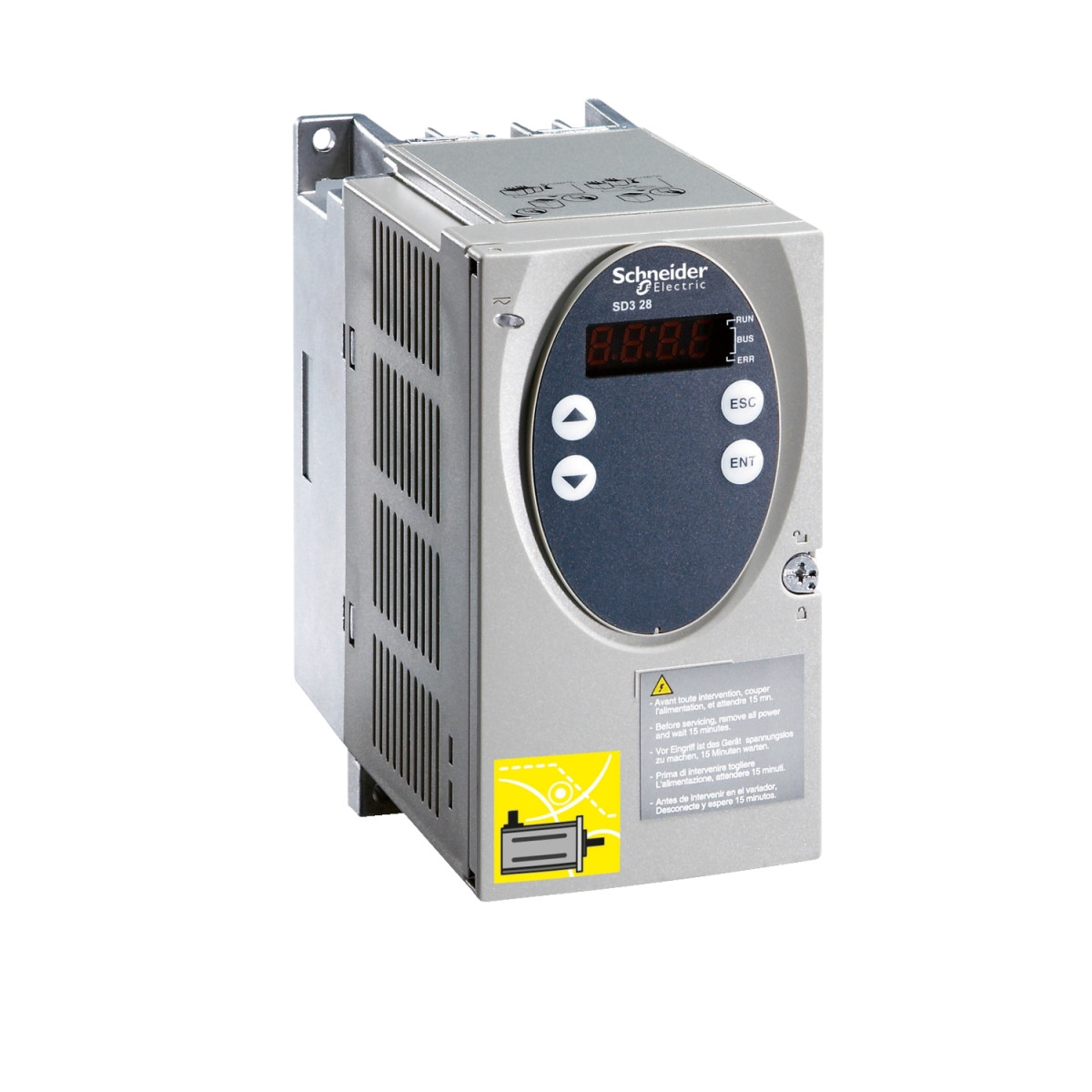

A Schneider Electric Lexium SD3 termékcsaládba tartozó SD328BU25S2 egy professzionális léptetőmotor hajtás, amely a precíziós mozgásvezérlési alkalmazások széles körében nyújt megbízható teljesítményt. Ez a kompakt kivitelű, block formátumú hajtás maximálisan 2,5 A motoráramot biztosít, ami ideálissá teszi közepes teljesítményigényű léptetőmotoros rendszerek vezérléséhez. Az SD328 típusú eszköz integrált Profibus DP kommunikációs interfésszel rendelkezik, ami lehetővé teszi a zökkenőmentes ipari hálózati integrációt.
A hajtás rendkívül rugalmas tápellátási lehetőségekkel rendelkezik, hiszen egyaránt működtethető 100-120 V vagy 200-240 V AC/DC tápfeszültségről, egyfázisú csatlakozással. A névleges teljesítménye 180 W 115 V-on, illetve 270 W 230 V-on, miközben a saját fogyasztása mindössze 26 W. A biztonságos üzemeltetést 6 A-es biztosíték alkalmazása garantálja mindkét tápfeszültség-tartományban. A hajtás 50-60 Hz-es hálózati frekvenciatartományban működőképes, 15% tűréssel.
Az SD328BU25S2 számos fejlett funkciót kínál, mint például a biztonságos nyomatéklekapcsolás (Safe Torque Off - STO), amely megfelel az IEC/EN 61800-5-2, ISO 13849-1 (d szint) és EN/IEC 61508 (SIL2 szint) biztonsági szabványoknak. A készülék RS422 fizikai interfésszel rendelkezik a jelek kezelésére, és támogatja mind a pulse/direction, mind az A/B típusú enkóder jeleket. A maximum bemeneti frekvencia 200 kHz pulse/direction módban, illetve 400 kHz A/B módban. A készülék természetes konvekcióval hűl, ami növeli a megbízhatóságát, hiszen nincsenek mozgó alkatrészek a hűtőrendszerben.
A hajtás fizikai jellemzői között szerepel a 145 mm magasság, 72 mm szélesség és 140 mm mélység, valamint az 1,1 kg nettó tömeg. A készülékház IP20 védettségű, a felső része IP40 besorolású (védőfólia eltávolítása nélkül). Az üzemi hőmérséklet-tartománya 0-50 °C, és akár 85%-os relatív páratartalom mellett is megbízhatóan működik (kondenzáció nélkül). Az SD328BU25S2 mechanikai ellenállóképessége is figyelemre méltó, hiszen elviseli a 15g/11ms ütéseket és az 1g (13-150 Hz), illetve 1,5 mm (3-13 Hz) vibrációt. A hajtás 1000 méter tengerszint feletti magasságig korlátozás nélkül használható, 1000-2000 méter között pedig bizonyos korlátozásokkal üzemeltethető. A termék CE, UL, cUL és TÜV tanúsítványokkal rendelkezik, ami igazolja a magas minőségi és biztonsági színvonalát.
SD328BU25S2 műszaki adatok
Fő jellemzők
Termékcsalád: Lexium SD3
Termék típusa: Léptetőmotor hajtás
Eszköz rövid neve: SD328
Tápfeszültség határok: 200...240 V, 100...120 V
Busz típus: Fieldbus
Kiegészítő információk
Hajtás formátuma: Block
Hálózati fázisok száma: Egyfázisú
Névleges tápfeszültség: 100...120 V (-15...10%), 200...230 V (-15...10%)
Tápfeszültség típusa: AC/DC
Hálózati frekvencia határértékek: 50...60 Hz (-15...10%)
Kommunikációs interfész: Integrált Profibus DP fieldbus
Maximum motor fázisáram: 2,5 A
Elektromos paraméterek
Áramfogyasztás: 3 A 230 V fő tápellátásnál, 4 A 115 V fő tápellátásnál, ≤ 0,2 mA 24 V vezérlő feszültségnél
Névleges teljesítmény: 180 W 115 V-on, 270 W 230 V-on
Rövidzárlati áram: 0,5 kA
Teljesítményveszteség: ≤ 26 W
Biztosíték értéke: 6 A 115 V-on, 6 A 230 V-on
Túlfeszültségi kategória: III
Bekapcsolási áram: 60 A
Maximális szivárgási áram: 30 mA <10 m IEC 60990-3
Jel paraméterek
Garantált 0 feszültségállapot: -3...5 V 24 V bemeneti jeleknél
Garantált 1 feszültségállapot: 15...30 V 24 V bemeneti jeleknél
Bemeneti áram: 10 mA 24 V bemeneti jeleknél
Maximális bemeneti frekvencia: 200 kHz ENC_A, ENC_B, ENC_I jelek esetén - pulse/direction vezérlési mód, 400 kHz ENC_A, ENC_B, ENC_I jelek esetén - A/B vezérlési mód
Maximális kimeneti frekvencia: 400 kHz pulse/direction interfész A/B esetén, 200 kHz pulse/direction interfész pulse/direction esetén
Maximális kapcsolási áram: 50 mA (24 V kimeneti jelek)
Maximális feszültségesés: <1 V 50 mA terhelésnél 24 V kimeneti jeleknél
Interfész
Fizikai interfész: RS422 - pulse/direction interfész, RS422 - jelbemenet ENC_A, ENC_B, ENC_I
Kimeneti feszültség: ≤ 30 V (24 V kimeneti jelek), 4,75...5,25 V (ENC+5V_OUT jel kimenet)
Bemeneti feszültség: 24 V -15%/+20% 24 V vezérlőfeszültséghez
Maradék hullámosság: < 5% (24 V vezérlőfeszültség)
Ellenállás: 5 kOhm (pulse/direction interfész)
Biztonsági funkciók
Biztonsági funkció: Safe Torque Off (STO) biztonságos nyomatéklekapcsolás az IEC/EN 61800-5-2 szabványnak megfelelően
Safe Torque Off biztonságos nyomatéklekapcsolás gépekhez az ISO 13849-1 d szintnek megfelelően
Safe Torque Off biztonságos nyomatéklekapcsolás rendszerfolyamatokhoz az EN/IEC 61508 SIL2 szintnek megfelelően
Fizikai jellemzők
Hűtés típusa: Természetes konvekció
Maximális mechanikai sebesség: 3000 rpm
Magasság: 145 mm
Szélesség: 72 mm
Mélység: 140 mm
Ütésállóság: 15 gn 11 ms esetén az IEC 60068-2-27 szabványnak megfelelően
Nettó tömeg: 1,1 kg
Környezeti feltételek
Elektromágneses kompatibilitás: Elektrosztatikus kisülés 3. szint az IEC 61000-4-2 szabványnak megfelelően
Villamos tranziens immunitás 4. szint az IEC 61000-4-4 szabványnak megfelelően
Sugárzott rádiófrekvenciás zavarokkal szembeni immunitás 3. szint az IEC 61000-4-3 szabványnak megfelelően
Feszültség/áram impulzus 3. szint az IEC 61000-4-5 szabványnak megfelelően
Szabványok: EN/IEC 61800-3, EN/IEC 61800-5-1
Terméktanúsítványok: UL, cUL, TÜV
Jelölés: CE
Környezeti üzemi hőmérséklet: 0...50 °C
Tárolási hőmérséklet: -25...70 °C
Szennyezettségi fok: 2-es szint
Relatív páratartalom: 5...85% kondenzáció nélkül
Üzemeltetési magasság: ≤ 1000 m teljesítménycsökkenés nélkül, > 1000...< 2000 m teljesítménycsökkenés nélkül (maximum 40°C környezeti hőmérséklet, védőfólia nélkül, > 50mm oldaltávolság)
Vibrációállóság: 1 gn (f= 13...150 Hz) az IEC 60068-2-6 szabványnak megfelelően, 1,5 mm (f= 3...13 Hz) az IEC 60068-2-6 szabványnak megfelelően
IP védettségi fokozat: IP20, felső részen: IP40 (védőfólia eltávolítása nélkül)
