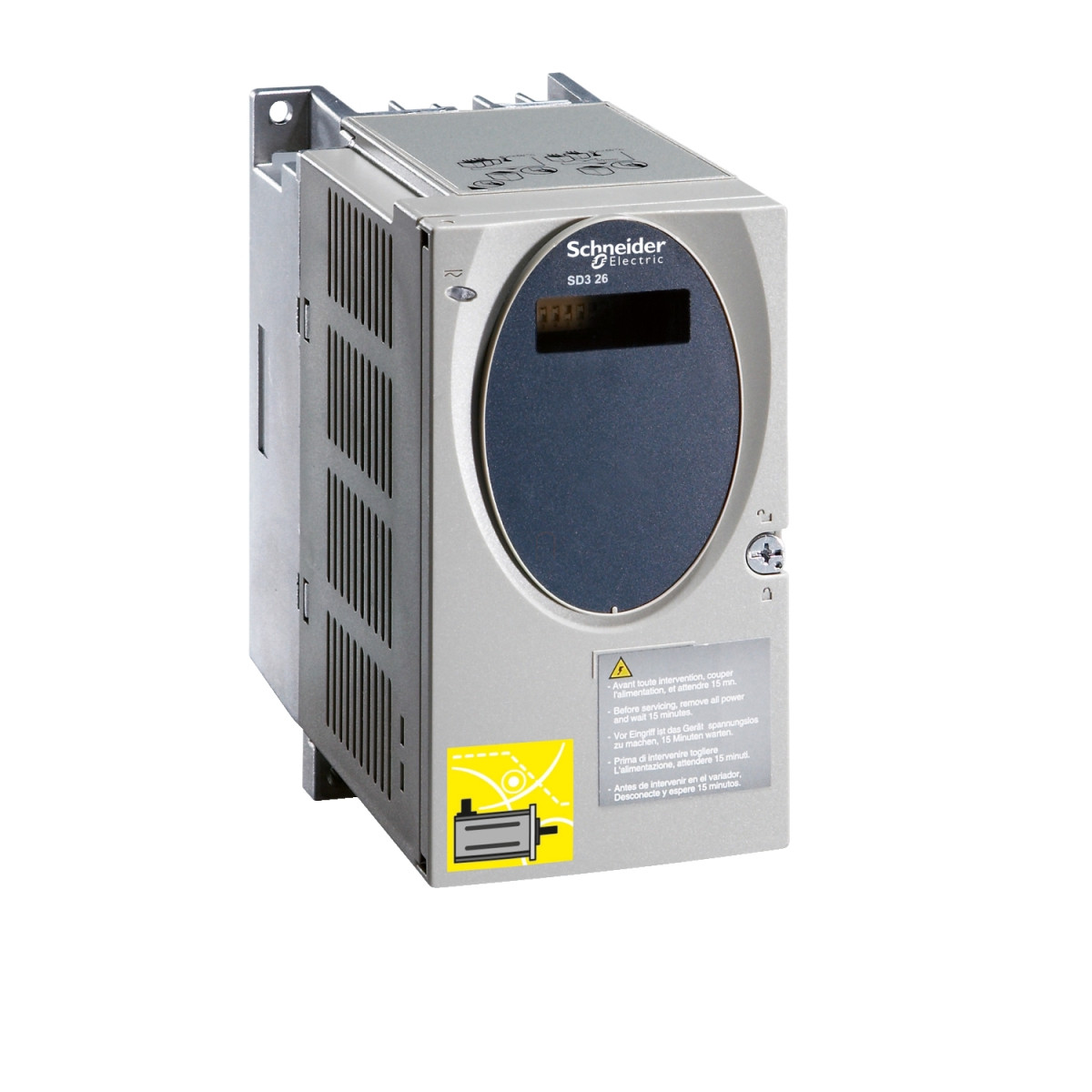

Schneider Electric Lexium SD3 - SD326RU68S2 - 3f léptetőmotor hajtás, 6,8 A, impulzus/irány interfész, forgás ellenőrzéssel és fékkel, 230 VAC műszaki adatok
Fő jellemzők
Termékcsalád: Lexium SD3
Termék típusa: Léptetőmotor hajtás
Eszköz rövid neve: SD326
Tápfeszültség határértékek: 100...120 V / 200...240 V
Kiegészítő tulajdonságok
Hajtás formátuma: Blokk
Hálózati fázisok száma: Egyfázisú
Névleges tápfeszültség: 100...120 V (-15...10%) / 200...230 V (-15...10%)
Tápfeszültség típusa: AC/DC
Hálózati frekvencia határok: 50...60 Hz (-15...10%)
Kommunikációs interfész: Impulzus/irány, integrált
Rendelkezésre álló funkciók: Forgás ellenőrzés, Tartófék felügyelet
Maximális motor fázisáram: 6,8 A
Áramfelvétel: <= 0,2 mA 24 V vezérlőfeszültségen
Névleges teljesítmény: 280 W 115 V-nál, 420 W 230 V-nál
Rövidzárlati áram: 0,5 kA
Kapcsolódó biztosíték értéke: 10 A 115 V-nál, 6 A 230 V-nál
Túlfeszültség kategória: III
Bekapcsolási áram: 60 A
Maximális szivárgási áram: 30 mA IEC 60990-3
Jelbemenetek és kimenetek
Garantált 0 feszültségszint: <= 5 V 24 V-os optocsatoló bemeneti jeleknél, <= 0,5 V 5 V-os optocsatoló bemeneti jeleknél
Garantált 1 feszültségszint: 15...30 V 24 V-os optocsatoló bemeneti jeleknél, 2,5...5,25 V 5 V-os optocsatoló bemeneti jeleknél
Bemeneti áram: 25 mA 5 V-os optocsatoló bemeneti jeleknél, 7 mA 24 V-os optocsatoló bemeneti jeleknél
Maximális bemeneti frekvencia: 200 kHz 24 V-os optocsatoló bemeneti jeleknél, 200 kHz 5 V-os optocsatoló bemeneti jeleknél, 400 kHz ENC_A/ENC_B jelbemenetnél
Maximális kapcsolási feszültség: 30 V DC (készenléti jelkimenet)
Maximális kapcsolási áram: 200 mA (készenléti jelkimenet), 50 mA (24 V kimenet) RM-FAULT_OUT, 1,7 mA (24 V kimenet) +BRAKE_OUT
Maximális feszültségesés: <1 V 50 mA terhelésnél 24 V kimeneti jeleknél, <1 V 50 mA terhelésnél ENC+5V_OUT jelkimenetnél, <1 V 50 mA terhelésnél készenléti jelkimenetnél
Fizikai interfész: RS422 - ENC_A/ENC_B jelbemenet
Kimeneti feszültség: <= 30 V (24 V kimeneti jelek), 4,75...5,25 V (ENC+5V_OUT jelkimenet)
Bemeneti feszültség: 24 V -15%/+20% 24 V vezérlőfeszültségnél
Maradék hullámosság: <= 5% (24 V vezérlőfeszültség)
Fizikai jellemzők
Hűtés típusa: Ventilátor
Maximális mechanikai sebesség: 3000 fordulat/perc
Magasság: 145 mm
Szélesség: 72 mm
Mélység: 140 mm
Ütésállóság: 15 gn 11 ms időtartamra IEC 60068-2-27 szerint
Nettó tömeg: 1,2 kg
Környezeti jellemzők
Elektromágneses kompatibilitás: Elektrosztatikus kisülés 3. szint IEC 61000-4-2 szerint, Elektromos tranziensekkel szembeni immunitás 4. szint IEC 61000-4-4 szerint, Sugárzott rádiófrekvenciás zavarokkal szembeni immunitás 3. szint IEC 61000-4-3 szerint, Feszültség/áram impulzus 3. szint IEC 61000-4-5 szerint
Szabványok: EN 61800-3, EN/IEC 61800-5-1
Terméktanúsítványok: UL, cUL
Jelölés: CE
Működési környezeti hőmérséklet: 0...40 °C UL szerint, 0...50 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Szennyezettségi fok: 2. szint
Relatív páratartalom: 5...85% kondenzáció nélkül
Üzemi magasság: <= 1000 m leértékelés nélkül, > 1000...< 2000 m leértékelés nélkül (max. környezeti hőmérséklet 40°C, védőfólia nélkül, oldaltávolság > 50mm)
Rezgésállóság: 1 gn (f= 13...150 Hz) IEC 60068-2-6 szerint, 1,5 mm (f= 3...13 Hz) IEC 60068-2-6 szerint
IP védelmi fokozat: IP20, Felső részen: IP40 (védőfólia eltávolítása nélkül)
Szerelési ajánlások
0...40°C környezeti hőmérsékletnél: d > 50 mm oldaltávolság ajánlott
40...50°C környezeti hőmérsékletnél: d > 50 mm oldaltávolság ajánlott, védőfóliával a névleges és folyamatos áram csökkentése 2,2%-kal °C-onként 40°C felett
