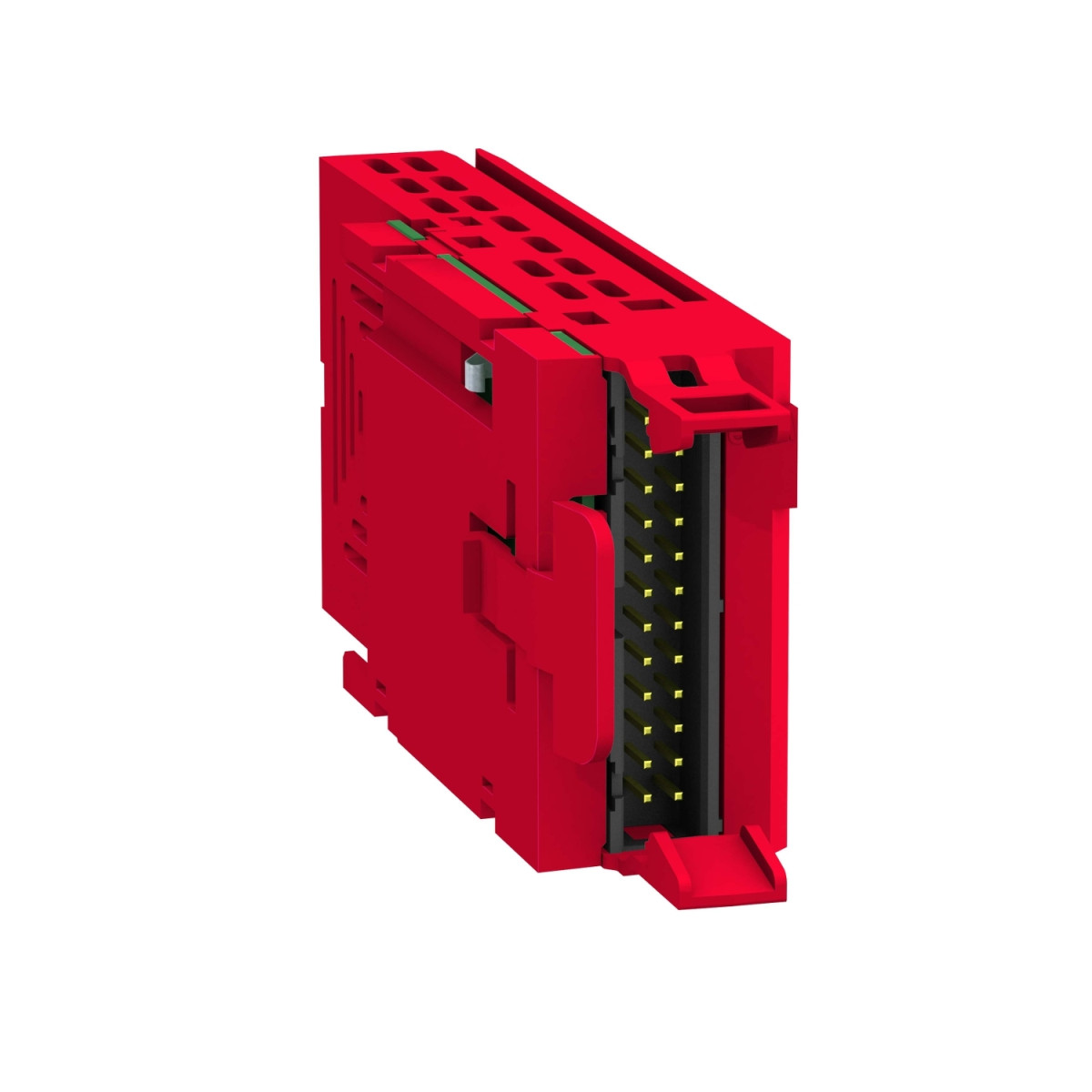

A Schneider Electric Lexium 32 sorozatú szervo meghajtókhoz készült VW3M3501 típusszámú eSM biztonsági kártya kiváló megoldást nyújt a modern ipari automatizálási rendszerek magas szintű biztonságtechnikai követelményeinek kielégítésére. Ez a 24V DC tápfeszültségű kiegészítő egység tökéletesen kompatibilis a Lexium 32 szervóhajtásokkal, és különösen fontos szerepet tölt be olyan alkalmazásokban, ahol a gépbiztonság kiemelt prioritást élvez.
A VW3M3501 biztonsági kártya számos fejlett biztonsági funkciót kínál, amelyek megfelelnek a legmagasabb ipari biztonsági szabványoknak. Ilyen funkciók a biztonságos nyomatéklekapcsolás (STO - Safe Torque Off), a biztonságos leállítás 1 (SS1 - Safe Stop 1), a biztonságos leállítás 2 (SS2 - Safe Stop 2), a biztonságos üzemi leállítás (SOS - Safe Operating Stop), valamint a biztonságos korlátozású sebesség (SLS - Safe Limited Speed). A kártya megfelel a legszigorúbb biztonsági követelményeknek, beleértve az IEC 61508 szerinti SIL 3, az IEC 62061 szerinti SILCL 3, valamint az ISO 13849-1 szabvány szerinti PL = e minősítést, ami a lehető legmagasabb szintű védelmet biztosítja a felhasználók és a berendezések számára.
A VW3M3501 kártya figyelemre méltó műszaki jellemzőkkel rendelkezik. A névleges tápfeszültsége 24V DC, amely 19-30V között működhet stabilan. A 11 diszkrét bemenet és 7 diszkrét kimenet lehetővé teszi a komplex biztonsági logikák megvalósítását. A bemeneteknél a feszültségszint 0-ra garantáltan legfeljebb 5V, míg az 1-es feszültségszint garantáltan legalább 15V. A kártya fordított polaritás elleni védelemmel rendelkezik a bemeneteken, valamint a kimeneteken rövidzárlat elleni védelemmel. Ezek a tulajdonságok biztosítják a rendszer robusztus működését még ipari környezetben is, ahol elektromos zavarok és esetleges bekötési hibák előfordulhatnak. Az eszköz teljesen PVC-mentes, ami modern környezettudatos tervezési szempontokra utal, és megfelel a pro-aktív EU RoHS követelményeknek is, bár maga a termék a jogi hatályon kívül esik.
Schneider Electric Lexium 32 - VW3M3501 -kiegészítő, Safety kártya LXM32-höz műszaki adatok
Főbb tulajdonságok
A VW3M3501 egy eSM biztonsági kártya, amely kifejezetten a Lexium 32 szervo meghajtókhoz lett kifejlesztve. Kommunikációs kiegészítőként szolgál a szervo meghajtók biztonságtechnikai funkcióinak kiterjesztéséhez.
Műszaki paraméterek
Névleges tápfeszültség: 24V DC, feszültséghatárok: 19...30V
Diszkrét bemenetek száma: 11
Diszkrét kimenetek száma: 7
Garantált 0 feszültségszint: <= 5V
Garantált 1 feszültségszint: >= 15V
Fordított polaritás elleni védelem: Igen, a bemeneteken
Rövidzárlat elleni védelem: Igen, a kimeneteken
Biztonsági funkciók
SOS (biztonságos üzemi leállítás)
SLS (biztonságos korlátozású sebesség)
SS1 (biztonságos leállítás 1)
STO (biztonságos nyomaték kikapcsolás)
SS2 (biztonságos leállítás 2)
Biztonsági szintek
SIL 3 az IEC 61508 szerint
SILCL 3 az IEC 62061 szerint
PL = e az ISO 13849-1 szerint
Szabványok
IEC 61508
ISO 13849-1
IEC 62061
