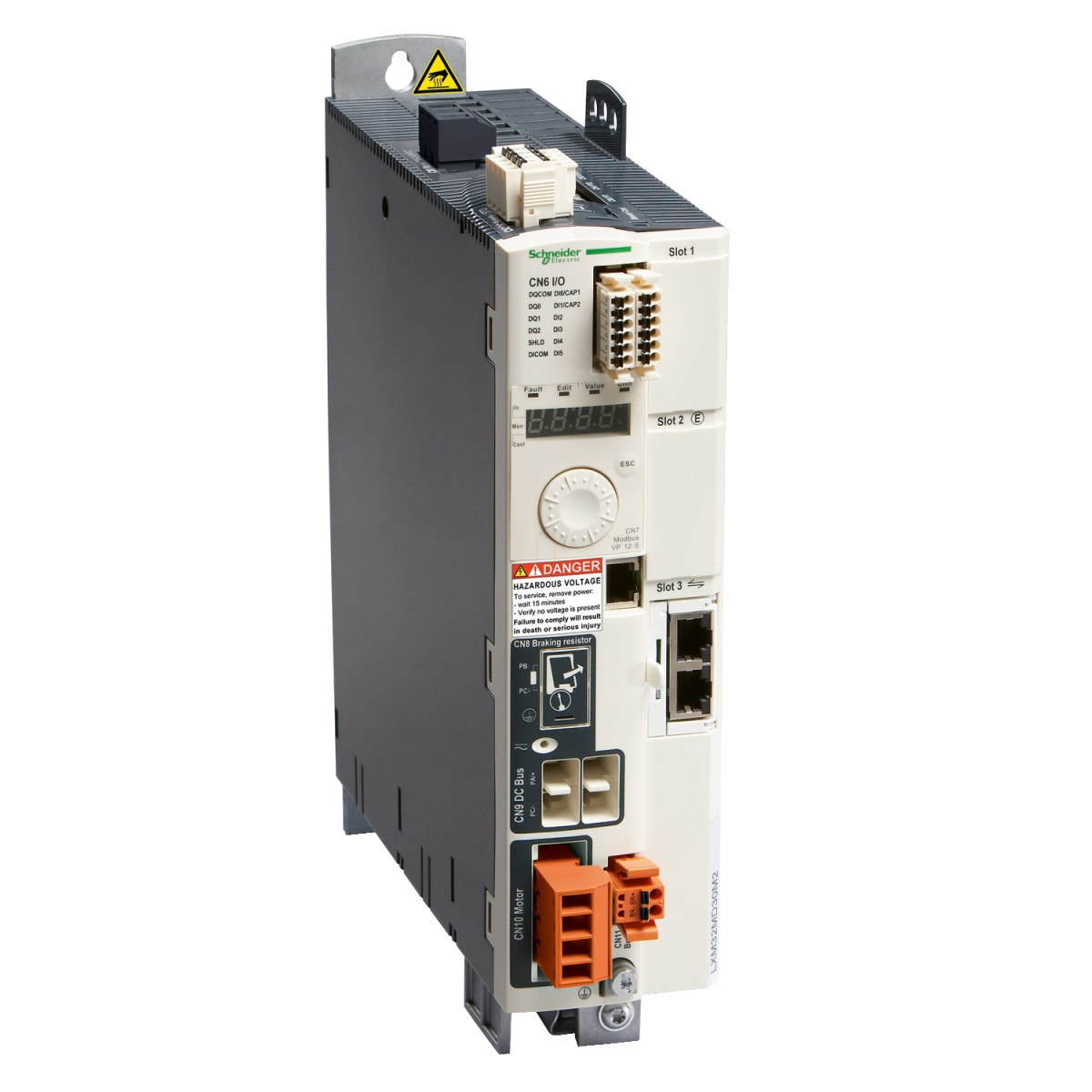

A Schneider Electric Lexium 32 sorozatú LXM32MD30N4 szervohajtás egy kiváló teljesítményű, sokoldalú motion vezérlő, amely optimális megoldást kínál a modern ipari automatizálási feladatokhoz. Ez a Book formátumú, háromfázisú készülék 208 és 480V közötti tápfeszültség-tartományban működik, és 3kW névleges teljesítménnyel rendelkezik, így ideális választás a nagyobb teljesítményt igénylő szervoalkalmazásokhoz.
A szervohajtás kimagasló műszaki paraméterekkel büszkélkedhet: 10 A folyamatos kimeneti áramot biztosít 8 kHz kapcsolási frekvencia mellett, és akár 30 A csúcsáramot is képes leadni rövid ideig (5 másodpercig). A folyamatos teljesítménye különböző tápfeszültség-szinteken: 2800 W 208 V-nál, valamint 5600 W 400 V-nál és 480 V-nál. Névleges teljesítménye 2 kW 208 V-nál, illetve 3 kW 400 V-nál és 480 V-nál. Ezek az értékek lehetővé teszik a pontos, gyors és hatékony mozgásvezérlést különféle ipari környezetekben. Az LXM32MD30N4 integrált EMC szűrővel rendelkezik, amely minimalizálja az elektromágneses zavarokat a környező berendezésekkel szemben, növelve ezzel a teljes rendszer megbízhatóságát és stabilitását.
A Lexium 32 szervohajtás számos biztonsági funkciót kínál, köztük az integrált STO (biztonságos nyomatéklekapcsolás) funkciót, valamint további biztonsági opciók lehetőségét külön eSM biztonsági kártyával (SS1, SS2, SLS, SOS). A készülék SIL 3 biztonsági integritási szintet teljesít az EN/IEC 61508 szabvány szerint, és PL e teljesítményszintet az ISO 13849-1 szabvány szerint, ami a legmagasabb szintű biztonságot garantálja. A termék különböző kommunikációs interfészekkel bővíthető, mint például Modbus TCP, CANopen, CANmotion, Ethernet/IP, EtherCAT, Profibus és Profinet, míg a digitális I/O funkció alapkiépítésben integrált. Ez a rugalmasság lehetővé teszi, hogy a szervohajtás könnyen integrálható legyen bármilyen ipari automatizálási rendszerbe.
A Lexium 32 LXM32MD30N4 szervohajtás kompatibilis különféle BMH és BSH szervomotorokkal, ami széles alkalmazási kört biztosít. A készülék könnyen telepíthető és beállítható, méretei (68 mm széles, 270 mm magas, 237 mm mély) és 2,7 kg tömege lehetővé teszik a kompakt beépítést. Vertikális helyzetben (±10 fokban) kell felszerelni, és a megfelelő szellőzésről gondoskodni kell a megbízható működés érdekében. A szervohajtás IP20 védettséggel rendelkezik, és 0-50°C környezeti hőmérsékleten képes működni. A beépített ventilátor biztosítja a megfelelő hűtést, de a szerelési útmutató szerint kell elhelyezni, hogy elkerülhető legyen a túlmelegedés. Az üzemeltetési magasság maximum 1000 méter lehet leértékelés nélkül, 1000-3000 méter között pedig feltételekkel használható.
Schneider Electric Lexium 32 - LXM32MD30N4 -32 szervohajtás, 3000 W, 3f, 480 VAC, Modbus, impulzus vezérlés, bővíthető kommunikáció műszaki adatok
Fő jellemzők
Termékcsalád: Lexium 32
Készülék rövid neve: LXM32M
Termék vagy komponens típus: Motion szervo hajtás
Hajtás formátuma: Book
Hálózat fázisszáma: Háromfázisú
Névleges tápfeszültség [Us]: 200...240 V - 15...10 % és 380...480 V - 15...10 %
Tápfeszültség határok: 170…264 V és 323…528 V
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47.5...63 Hz
EMC szűrő: Integrált
Teljesítmény adatok
Folyamatos kimeneti áram: 10 A 8 kHz-en
Kimeneti áram 3s csúcs: 30 A 208 V-nál 5 s-ig és 30 A 480 V-nál 5 s-ig
Folyamatos teljesítmény: 2800 W 208 V-nál, 5600 W 400 V-nál, 5600 W 480 V-nál
Névleges teljesítmény: 2 kW 208 V-nál 8 kHz, 3 kW 400 V-nál 8 kHz, 3 kW 480 V-nál 8 kHz
Vonali áram:
9.2 A 59 % 208 V-nál, 1 mH külső vonali fojtóval
11.1 A 77 % 400 V-nál, 1 mH külső vonali fojtóval
9.6 A 85 % 480 V-nál, 1 mH külső vonali fojtóval
9.8 A 128 % 208 V-nál, vonali fojtó nélkül
8.3 A 148 % 400 V-nál, vonali fojtó nélkül
7 A 152 % 480 V-nál, vonali fojtó nélkül
Kiegészítő adatok
Kapcsolási frekvencia: 8 kHz
Túlfeszültség kategória: III
Maximális szivárgó áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Tápellátás és vezérlés között
Kábeltípus: Egyeres IEC kábel (hőmérséklet: 50 °C) réz 90 °C XLPE/EPR
Elektromos csatlakozás:
Sorkapocs, szorítókapacitás: 3 mm², AWG 12 (CN8)
Sorkapocs, szorítókapacitás: 5 mm², AWG 10 (CN1)
Sorkapocs, szorítókapacitás: 5 mm², AWG 10 (CN10)
Meghúzási nyomaték:
CN8: 0.5 N.m
CN1: 0.7 N.m
CN10: 0.7 N.m
Bemenetek és kimenetek
Diszkrét bemenet száma:
2 felvételi diszkrét bemenet
2 biztonsági diszkrét bemenet
4 logikai diszkrét bemenet
Diszkrét kimenet száma: 3
Diszkrét kimenet típus: Logikai kimenet(ek) (DO) 24 V DC
Diszkrét kimenet feszültség: <= 30 V DC
Fékezőáram: 50 mA
Biztonsági funkciók
Biztonsági funkció:
STO (biztonságos nyomaték kikapcsolás), integrált
SS1 (biztonságos leállás 1), külön eSM biztonsági kártyával
SS2 (biztonságos leállás 2), külön eSM biztonsági kártyával
SLS (biztonságos korlátozott sebesség), külön eSM biztonsági kártyával
SOS (biztonságos üzemeltetési leállás), külön eSM biztonsági kártyával
Biztonsági szint:
SIL 3 az EN/IEC 61508 szerint
PL = e az ISO 13849-1 szerint
Kommunikációs interfészek
Kommunikációs interfész:
Modbus TCP, külön kommunikációs kártyával
CANopen, külön kommunikációs kártyával
CANmotion, külön kommunikációs kártyával
Ethernet/IP, külön kommunikációs kártyával
EtherCAT, külön kommunikációs kártyával
Profibus, külön kommunikációs kártyával
Profinet, külön kommunikációs kártyával
Analóg I/O, külön kommunikációs kártyával
Digitális I/O, integrált
Fizikai jellemzők
LED-es állapotjelzés: 1 LED (piros) szervohajtás feszültség
Jelzési funkció: 7 szegmenses hibakijelzés
Jelölés: CE
Üzemeltetési pozíció: Függőleges +/- 10 fok
Kompatibilis termékek:
Szervomotor BMH (100 mm, 3 motor stack)
Szervomotor BMH (140 mm, 3 motor stack)
Szervomotor BMH (190 mm, 1, 2, 3 motor stack)
Szervomotor BMH (205 mm, 3 motor stack)
Szervomotor BSH (140 mm, 2, 3, 4 motor stack)
Méretek:
Szélesség: 68 mm
Magasság: 270 mm
Mélység: 237 mm
Nettó tömeg: 2.7 kg
Környezeti feltételek
IP védelmi fokozat: IP20 az EN/IEC 60529 és EN/IEC 61800-5-1 szerint
Rezgésállóság:
1 gn (f= 13…150 Hz) az EN/IEC 60068-2-6 szerint
1.5 mm csúcstól csúcsig (f= 3…13 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60028-2-27 szerint
Szennyezési fokozat: 2 az EN/IEC 61800-5-1 szerint
Relatív páratartalom: 3K3 osztály (5-85%) kondenzáció nélkül az IEC 60721-3-3 szerint
Környezeti levegő hőmérséklet üzemeltetéskor: 0…50 °C az UL szerint
Környezeti levegő hőmérséklet tároláskor: -25…70 °C
Hűtés típusa: Beépített ventilátor
Üzemeltetési magasság:
<= 1000 m teljesítménycsökkentés nélkül
> 1000...3000 m feltételekkel
