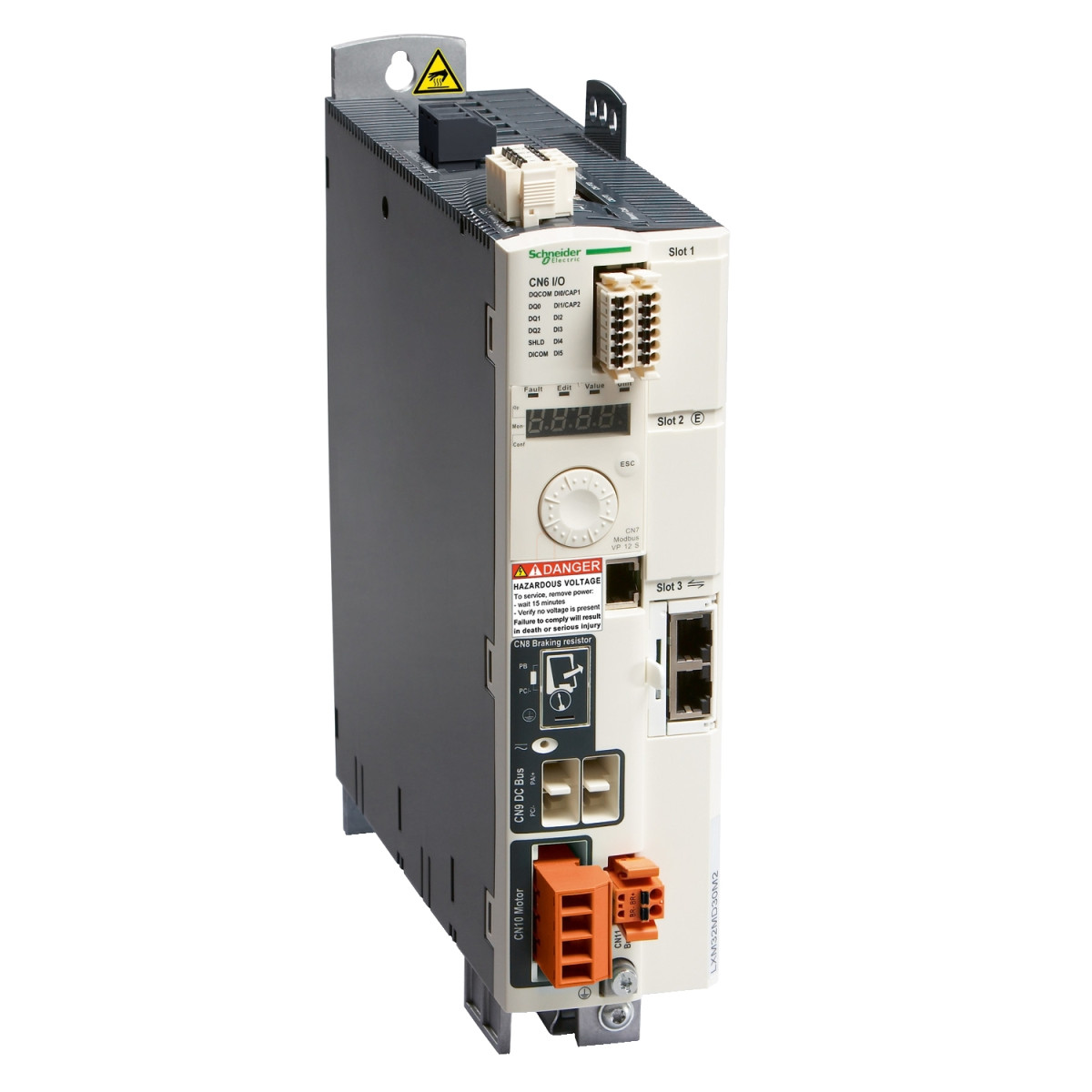

A Schneider Electric Lexium 32 LXM32MD18N4 motion szervohajtás az ipari automatizálás élvonalbeli megoldása, amely kiemelkedő teljesítményt és precizitást kínál a modern vezérlési rendszerekben. Ez a háromfázisú szervohajtás 208-480 V közötti tápfeszültséggel működik, és 1,8 kW névleges teljesítménnyel rendelkezik, amely ideálissá teszi közepes terhelésű alkalmazásokhoz.
A Lexium 32 LXM32MD18N4 "Book" formátumú kivitelben készül, kompakt méretekkel (68 mm széles, 270 mm magas, 237 mm mély), ami megkönnyíti a beépítést szűk helyekre is. A készülék integrált EMC szűrővel rendelkezik, amely biztosítja az elektromágneses kompatibilitást ipari környezetben. A 8 kHz-es kapcsolási frekvencián a hajtás 6 A folyamatos kimeneti áramot biztosít, de képes akár 18 A csúcsáram biztosítására is 5 másodpercig, így kiválóan alkalmas olyan alkalmazásokhoz, ahol rövid ideig magas nyomatékra van szükség.
A szervohajtás különösen sokoldalú a kompatibilitás szempontjából, hiszen számos Schneider Electric szervomotorral használható, beleértve a BMH és BSH motorcsaládok különböző típusait (70 mm, 100 mm és 140 mm-es kivitelben, 1-3 motor stacks változatokban). A vezérlési lehetőségek között megtalálható a szervomotor enkóder visszacsatolás, valamint különféle impulzusvezérlési módok (impulzus/irány, A/B, CW/CCW) különböző interfészeken (RS422, nyitott kollektoros vagy push-pull kimenet). A maximális jelfrekvencia akár 1000 kHz is lehet RS422 interfész esetén, amely rendkívül precíz pozicionálást tesz lehetővé. A készülék IO-kkal bővíthető, alapkivitelben 2 capture, 2 biztonsági és 4 logikai diszkrét bemenettel, valamint 3 logikai kimenettel rendelkezik. A bemenetek és kimenetek 24 V DC feszültséggel működnek, ami az ipari automatizálás standard feszültsége.
A Lexium 32 LXM32MD18N4 beépített biztonsági funkciókkal rendelkezik, köztük az integrált STO (Safe Torque Off) funkcióval, valamint opcionális eSM biztonsági kártyával SS1, SS2, SLS és SOS biztonsági funkciók is elérhetők. Ezek a funkciók SIL 3 szintet biztosítanak az EN/IEC 61508 szerint, illetve PL e szintet az ISO 13849-1 szerint, így a készülék megfelel a legszigorúbb biztonsági követelményeknek. A kommunikációs lehetőségek bővíthetők különféle opcionális kártyákkal, amelyek támogatják a Modbus TCP, CANopen, CANmotion, EtherNet/IP, EtherCAT, Profibus és Profinet protokollokat.
A szervohajtás különböző védelmi funkciókat is tartalmaz, például védelmet a bementi jelek fordított polaritása és a kimeneti jelek rövidzárlata ellen. A készülék IP20-as védettségi fokozattal rendelkezik, amely megfelelő védelmet biztosít száraz ipari környezetben. Működési hőmérséklet-tartománya 0-50 °C, de csökkentett teljesítménnyel akár 60 °C-ig is használható. A szerelési pozíció függőleges (±10°), és a megfelelő hűtés biztosítása érdekében a készüléknek integrált ventilátora van. Tengerszint feletti 1000 m-es magasságig teljes teljesítménnyel működhet, efölött pedig 3000 m-ig használható bizonyos korlátozásokkal. A Lexium 32 LXM32MD18N4 szervohajtás CE jelöléssel rendelkezik, és megfelel a releváns szabványoknak, beleértve az EN/IEC 61800-3 és EN/IEC 61800-5-1 szabványokat, valamint rendelkezik UL, TÜV és CSA tanúsítványokkal is.
Schneider Electric Lexium 32 - LXM32MD18N4 -32 szervohajtás, 1800 W, 3f, 480 VAC, Modbus, impulzus vezérlés, bővíthető kommunikáció műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 32
Eszköz rövid neve: LXM32M
Termék vagy komponens típusa: Mozgásvezérlő szervohajtás
Hajtás formátuma: Book
Elektromos jellemzők
Hálózati fázisszám: Háromfázisú
Névleges tápfeszültség: 200...240 V - 15...10 %, 380...480 V - 15...10 %
Tápfeszültség határértékek: 170...264 V, 323...528 V
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47.5...63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 6 A 8 kHz-en
Kimeneti áram 3s csúcs: 18 A 208 V-on 5 s-ig, 18 A 480 V-on 5 s-ig
Folyamatos teljesítmény: 1700 W 208 V-on, 3300 W 400 V-on, 3300 W 480 V-on
Névleges teljesítmény: 1.2 kW 208 V-on 8 kHz-en, 1.8 kW 400 V-on 8 kHz-en, 1.8 kW 480 V-on 8 kHz-en
Kiegészítő információk
Kapcsolási frekvencia: 8 kHz
Túlfeszültség kategória: III
Maximális szivárgási áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Teljesítmény és vezérlés között
Csatlakozók és interfészek
Kábel típusa: Egyszálas IEC kábel (hőmérséklet: 50 °C) réz 90 °C XLPE/EPR
Elektromos csatlakozás: Sorkapocs, szorítókapacitás: 3 mm², AWG 12 (CN8), 5 mm², AWG 10 (CN1), 5 mm², AWG 10 (CN10)
Meghúzási nyomaték: CN8: 0.5 N.m, CN1: 0.7 N.m, CN10: 0.7 N.m
Be- és kimenetek
Diszkrét bemenet szám: 2 rögzítő diszkrét bemenet, 2 biztonsági diszkrét bemenet, 4 logikai diszkrét bemenet
Diszkrét kimenet szám: 3
Diszkrét kimenet típus: Logikai kimenet(ek) (DO) 24 V DC
Fékezőáram: 1.7 A
Biztonsági funkciók
Védelmi típus: Fordított polaritás elleni védelem: bemeneti jel, Rövidzárlat elleni védelem: kimeneti jel
Biztonsági funkció: STO (safe torque off), integrált, SS1 (safe stop 1), külön eSM biztonsági kártyával, SS2 (safe stop 2), külön eSM biztonsági kártyával, SLS (safe limited speed), külön eSM biztonsági kártyával, SOS (safe operating stop), külön eSM biztonsági kártyával
Biztonsági szint: SIL 3 az EN/IEC 61508 szerint, PL = e az ISO 13849-1 szerint
Kommunikáció
Kommunikációs interfész: Modbus TCP, külön kommunikációs kártyával, CANopen, külön kommunikációs kártyával, CANmotion, külön kommunikációs kártyával, Ethernet/IP, külön kommunikációs kártyával, EtherCAT, külön kommunikációs kártyával, Profibus, külön kommunikációs kártyával, Profinet, külön kommunikációs kártyával, Analóg I/O, külön kommunikációs kártyával, Digitális I/O, integrált
Fizikai tulajdonságok
Állapotjelző LED: 1 LED (piros) szervohajtás feszültség
Jelzési funkció: Hibák kijelzése 7 szegmenses kijelzővel
Jelölés: CE
Üzemeltetési helyzet: Függőleges +/- 10 fok
Termék kompatibilitás: Szervomotor BMH (100 mm, 1 motor stacks), Szervomotor BSH (70 mm, 2 motor stacks), Szervomotor BMH (70 mm, 3 motor stacks), Szervomotor BSH (100 mm, 1 motor stacks), Szervomotor BMH (100 mm, 2 motor stacks), Szervomotor BSH (100 mm, 2 motor stacks), Szervomotor BMH (100 mm, 3 motor stacks), Szervomotor BMH (140 mm, 1 motor stacks)
Szélesség: 68 mm
Magasság: 270 mm
Mélység: 237 mm
Nettó tömeg: 2.1 kg
Környezeti jellemzők
IP védettségi fokozat: IP20 az EN/IEC 60529 szerint, IP20 az EN/IEC 61800-5-1 szerint
Rezgésállóság: 1 gn (f= 13...150 Hz) az EN/IEC 60068-2-6 szerint, 1.5 mm csúcstól csúcsig (f= 3...13 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60028-2-27 szerint
Szennyezési fokozat: 2 az EN/IEC 61800-5-1 szerint
Környezeti jellemző: 3C1 osztály az IEC 60721-3-3 szerint
Relatív páratartalom: 3K3 osztály (5-85%) kondenzáció nélkül az IEC 60721-3-3 szerint
Környezeti levegő hőmérséklete üzemeltetéskor: 0...50 °C az UL szerint
Környezeti levegő hőmérséklete tároláskor: -25...70 °C
Hűtés típusa: Beépített ventilátor
Üzemeltetési magasság: <= 1000 m leminősítés nélkül, > 1000...3000 m feltételekkel
