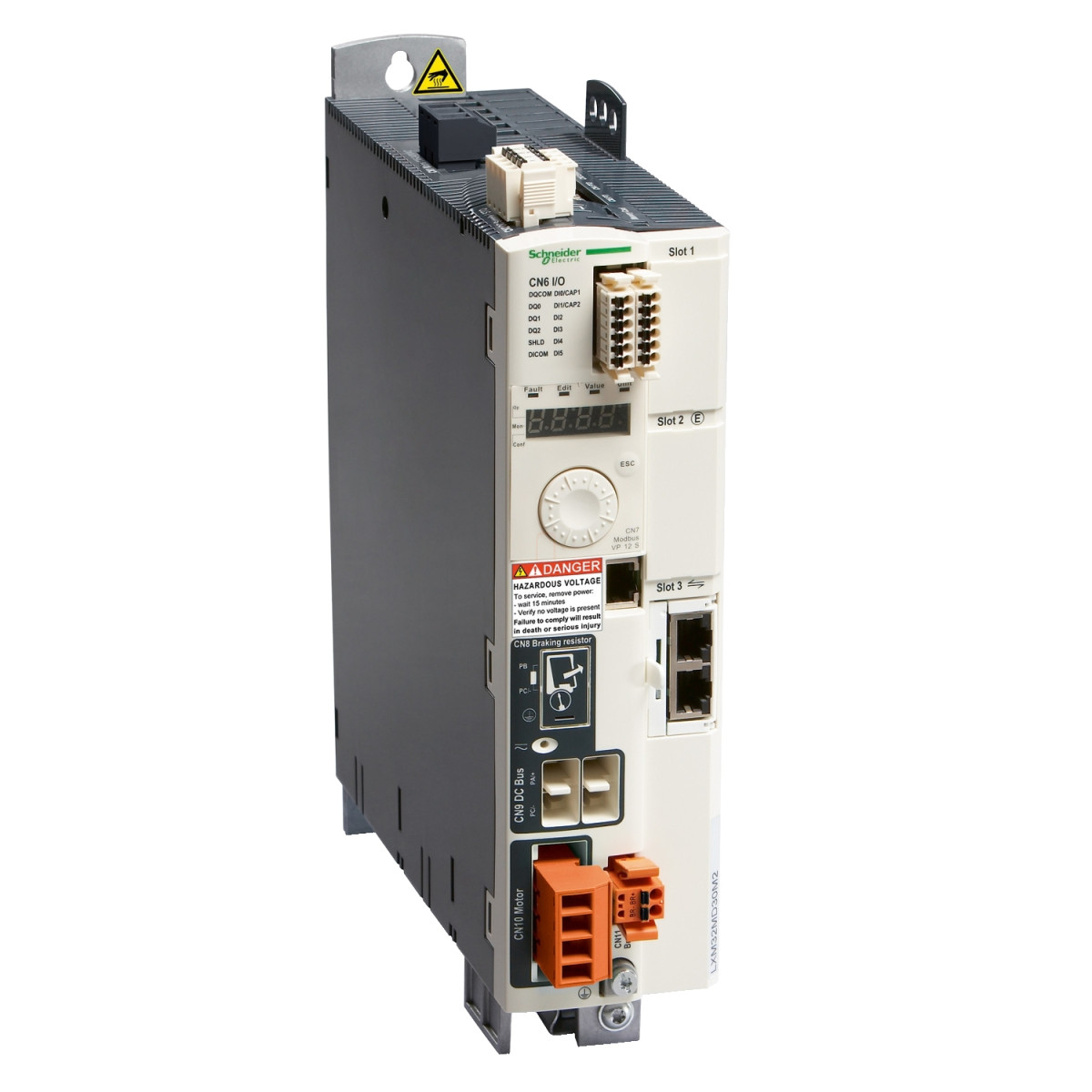

A Schneider Electric Lexium 32 LXM32MD18M2 szervóhajtás egy nagy teljesítményű mozgásvezérlő rendszer, amely precíz pozicionálást és sebességszabályozást tesz lehetővé az automatizálási folyamatokban. Ez a könyvformátumú hajtás ideális választás olyan alkalmazásokhoz, ahol pontos mozgásvezérlésre van szükség korlátozott helyigény mellett.
A Lexium 32 LXM32MD18M2 modell egyfázisú tápellátást igényel, 115-230V feszültségtartományban működtethető, teljesítménye pedig 0,5-1 kW között változik a tápfeszültségtől függően. A névleges kimeneti áram 6A 8 kHz kapcsolási frekvencián, míg a csúcsáram 3 másodpercig 10A (115V-on) vagy 18A (230V-on) lehet, ami biztosítja a gyors gyorsulást és lassulást. Beépített EMC szűrővel rendelkezik, ami csökkenti az elektromágneses interferenciát és segít megfelelni a szigorú ipari előírásoknak.
A szervóhajtás számos kommunikációs és vezérlési lehetőséget kínál, ami rendkívüli rugalmasságot biztosít a különböző automatizálási feladatokhoz. Alapkivitelben digitális I/O-val rendelkezik, de külön kommunikációs kártyákkal bővíthető Modbus TCP, CANopen, CANmotion, EtherNet/IP, EtherCAT, Profibus és Profinet protokollokkal is. A vezérlőjelek tekintetében támogatja a szervomotor enkóder visszacsatolását, valamint különféle impulzus vezérlési módokat, mint a P/D (impulzus/irány), A/B, CW/CCW akár RS422 interfészen keresztül 1 MHz frekvenciáig is. A beépített STO (Safe Torque Off) biztonsági funkcióval rendelkezik, és opcionális bővítőkártyákkal további biztonsági funkciók (SS1, SS2, SLS, SOS) is elérhetők, amelyek megfelelnek a SIL 3 és PL e biztonsági szinteknek.
A Lexium 32 szervóhajtás kompatibilis a Schneider Electric BMH és BSH szervómotorok széles választékával, beleértve a különböző méretű és teljesítményű modelleket (70 mm és 100 mm motorok). A hajtás kompakt méretekkel rendelkezik (68 mm széles, 270 mm magas, 237 mm mély), súlya mindössze 1,9 kg. Az IP20-as védettség mellett széles hőmérséklettartományban (0-50°C) használható, beépített ventilátorral rendelkezik a hatékony hűtés érdekében. A hajtás maximum 1000 méter tengerszint feletti magasságig használható teljesítménycsökkentés nélkül, 1000-3000 méter között pedig speciális feltételek mellett üzemeltethető.
Az eszköz számos védelmi funkcióval rendelkezik, beleértve a bemenetekre vonatkozó fordított polaritás elleni védelmet és a kimenetek rövidzárlat elleni védelmét. A diagnosztikát segíti a piros LED-es állapotjelzés és a hétszegmenses kijelző a hibaüzenetekhez. A szervóhajtás megfelel a vonatkozó nemzetközi szabványoknak (EN/IEC 61800-5-1, EN/IEC 61800-3), valamint TÜV, UL és CSA tanúsítvánnyal rendelkezik, biztosítva a megbízható és biztonságos működést ipari környezetben.
Schneider Electric Lexium 32 - LXM32MD18M2 műszaki adatok
Főbb jellemzők
Termékcsalád: Lexium 32
Rövidített eszköznév: LXM32M
Termék vagy alkatrész típusa: Motion szervóhajtás
Hajtás formátuma: Könyv
Hálózati fázisok száma: Egyfázisú
Névleges tápfeszültség: 100-120V -15...10%, 200-240V -15...10%
Tápfeszültség határértékek: 85-132V, 170-264V
Tápfrekvencia: 50/60Hz -5...5%
Hálózati frekvencia: 47,5-63Hz
EMC szűrő: Integrált
Teljesítmény adatok
Folyamatos kimeneti áram: 6A 8kHz-en
Kimeneti áram csúcs 3s: 10A 115V-on 5 másodpercig, 18A 230V-on 5 másodpercig
Folyamatos teljesítmény: 800W 115V-on, 1600W 230V-on
Névleges teljesítmény: 0,5kW 115V-on 8kHz-en, 1kW 230V-on 8kHz-en
Hálózati áram: 9,9A 74% 115V-on külső vonali fojtóval (2mH), 10,6A 93% 230V-on külső vonali fojtóval (2mH), 8,5A 147% 115V-on vonali fojtó nélkül, 8,4A 148% 230V-on vonali fojtó nélkül
Kiegészítő adatok
Kapcsolási frekvencia: 8kHz
Túlfeszültség kategória: III
Maximális szivárgóáram: 30mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Tápellátás és vezérlés között
Kábeltípus: Egyszálú IEC kábel (hőmérséklet: 50°C) réz 90°C XLPE/EPR
Biztonsági funkciók
Biztonsági funkciók: STO (safe torque off), integrált, SS1 (safe stop 1), különálló eSM biztonsági kártyával, SS2 (safe stop 2), különálló eSM biztonsági kártyával, SLS (safe limited speed), különálló eSM biztonsági kártyával, SOS (safe operating stop), különálló eSM biztonsági kártyával
Biztonsági szint: SIL 3 az EN/IEC 61508 szerint, PL = e az ISO 13849-1 szerint
I/O és kommunikáció
Diszkrét bemenetek száma: 2 capture diszkrét bemenet, 2 biztonsági diszkrét bemenet, 4 logikai diszkrét bemenet
Diszkrét kimenetek száma: 3
Kommunikációs interfész: Modbus TCP, különálló kommunikációs kártyával, CANopen, különálló kommunikációs kártyával, CANmotion, különálló kommunikációs kártyával, Ethernet/IP, különálló kommunikációs kártyával, EtherCAT, különálló kommunikációs kártyával, Profibus, különálló kommunikációs kártyával, Profinet, különálló kommunikációs kártyával, Analóg I/O, különálló kommunikációs kártyával, Digitális I/O, integrált
Fizikai jellemzők
Szélesség: 68mm
Magasság: 270mm
Mélység: 237mm
Nettó súly: 1,9kg
IP védettségi fokozat: IP20 az EN/IEC 60529 szerint, IP20 az EN/IEC 61800-5-1 szerint
Környezeti feltételek
Üzemi környezeti hőmérséklet: 0-50°C az UL szerint
Tárolási környezeti hőmérséklet: -25-70°C
Hűtés típusa: Beépített ventilátor
Üzemi magasság: <= 1000m teljesítménycsökkentés nélkül, > 1000-3000m feltételekkel
