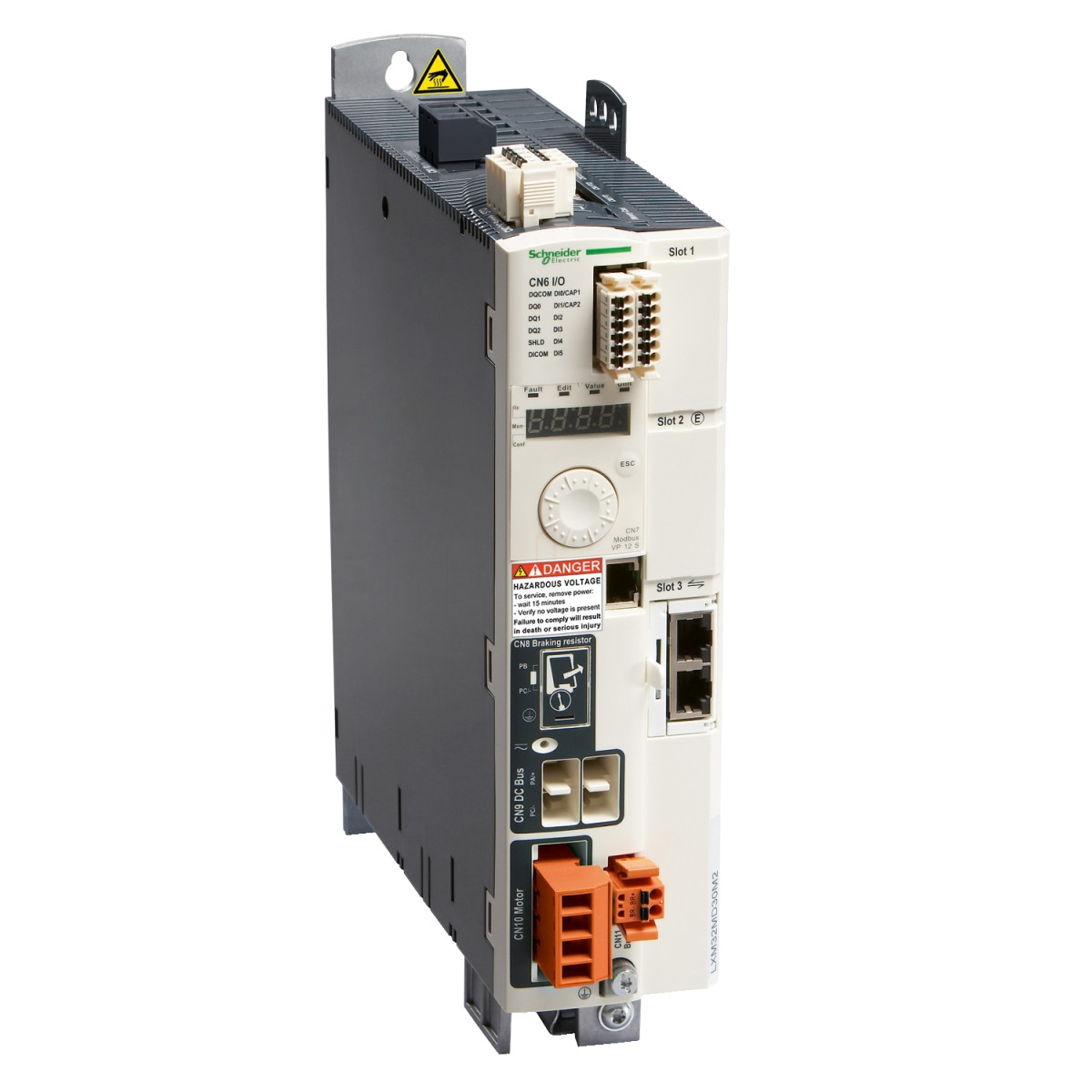

A Schneider Electric Lexium 32 LXM32MD12N4 egy kompakt, nagyteljesítményű motion szervo hajtás, amely precíz mozgásvezérlést biztosít különféle ipari alkalmazásokhoz. Ez a háromfázisú, könyv formátumú szervohajtás 0,9 kW névleges teljesítményt kínál 208-480V tápfeszültség-tartományban, ami rendkívüli rugalmasságot biztosít különböző ipari környezetekben történő alkalmazáshoz.
A Lexium 32 LXM32MD12N4 szervo hajtás kiemelkedő műszaki paraméterei közé tartozik a 3A folyamatos kimeneti áram 8 kHz kapcsolási frekvencia mellett, valamint az 5 másodpercig tartó 12A csúcsáram. Teljesítménye 800W 208V-on, illetve 1600W 400V és 480V tápfeszültségen. A beépített EMC szűrő további előnyt jelent a zavarvédelem szempontjából. A készülék villamos csatlakoztatása sorkapcsokkal történik, az U/T1, V/T2, W/T3 kimenetek, valamint a CN1 és CN8 csatlakozások megfelelő méretű AWG 10-12 kábelekkel szerelhetők. A tápfeszültség határértékei 170-264V, illetve 323-528V, miközben a hálózati frekvencia 47,5-63 Hz tartományban lehet.
A Lexium 32 szervohajtás rendkívül sokoldalú vezérlési lehetőségeket kínál. Rendelkezik 2 capture, 2 biztonsági és 4 logikai diszkrét bemenettel, valamint 3 diszkrét kimenettel. A vezérlőjelek tekintetében támogatja a szervo motor enkóder visszacsatolást, valamint különböző impulzus vezérlési módokat, mint a pulse/direction, A/B, CW/CCW. Különösen figyelemreméltó a készülék magas szintű biztonsági funkciókészlete, amely magában foglalja az integrált STO (safe torque off) funkciót, valamint opcionális eSM biztonsági kártyával kiegészítve az SS1, SS2, SLS és SOS biztonsági funkciókat is. A biztonsági szint megfelel az SIL 3 (EN/IEC 61508) és PL e (ISO 13849-1) követelményeknek.
Az LXM32MD12N4 kommunikációs lehetőségei is kiemelkedőek: a beépített digitális I/O mellett különféle opcionális kommunikációs kártyákkal bővíthető, amelyek Modbus TCP, CANopen, CANmotion, EtherNet/IP, EtherCAT, Profibus, Profinet és analóg I/O interfészeket biztosítanak. A kompakt ház méretei 68 mm szélesség, 270 mm magasság és 237 mm mélység, tömege mindössze 1,9 kg. A szervohajtás beépített hűtőventilátorral rendelkezik, és IP20 védettségi fokozattal bír az EN/IEC 60529 és EN/IEC 61800-5-1 szabványok szerint. A készülék működési hőmérséklet-tartománya 0-50°C (UL szerint), tárolási hőmérséklete -25...70°C, és 1000 m tengerszint feletti magasságig teljesítménycsökkentés nélkül használható, efölött pedig 3000 m-ig meghatározott feltételek mellett.
Schneider Electric Lexium 32 - LXM32MD12N4 műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 32
Eszköz rövid neve: LXM32M
Termék vagy komponens típusa: Motion szervo hajtás
Hajtás formátuma: Könyv
Elektromos jellemzők
Hálózati fázisok száma: Háromfázisú
Névleges tápfeszültség: 200...240 V - 15...10 %, 380...480 V - 15...10 %
Tápfeszültség határértékei: 170...264 V, 323...528 V
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
EMC szűrő: Beépített
Folyamatos kimeneti áram: 3 A 8 kHz-en
Kimeneti csúcsáram 3s: 12 A 208 V-on 5 másodpercig, 12 A 480 V-on 5 másodpercig
Folyamatos teljesítmény: 800 W 208 V-on, 1600 W 400 V-on, 1600 W 480 V-on
Névleges teljesítmény: 0,7 kW 208 V-on 8 kHz-en, 0,9 kW 400 V-on 8 kHz-en, 0,9 kW 480 V-on 8 kHz-en
Bemenetek és kimenetek
Diszkrét bemenetek száma: 2 capture diszkrét bemenet, 2 biztonsági diszkrét bemenet, 4 logikai diszkrét bemenet
Diszkrét kimenetek száma: 3
Diszkrét kimenet típusa: Logic output(s) (DO) 24 V DC
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off), integrált, SS1 (safe stop 1) külön eSM biztonsági kártyával, SS2 (safe stop 2) külön eSM biztonsági kártyával, SLS (safe limited speed) külön eSM biztonsági kártyával, SOS (safe operating stop) külön eSM biztonsági kártyával
Biztonsági szint: SIL 3 az EN/IEC 61508 szerint, PL = e az ISO 13849-1 szerint
Kommunikációs interfész
Kommunikációs interfész: Modbus TCP külön kommunikációs kártyával, CANopen külön kommunikációs kártyával, CANmotion külön kommunikációs kártyával, Ethernet/IP külön kommunikációs kártyával, EtherCAT külön kommunikációs kártyával, Profibus külön kommunikációs kártyával, Profinet külön kommunikációs kártyával, Analóg I/O külön kommunikációs kártyával, Digital I/O, integrált
Fizikai jellemzők
Szélesség: 68 mm
Magasság: 270 mm
Mélység: 237 mm
Üzemeltetési helyzet: Függőleges +/- 10 fok
IP védettségi fokozat: IP20 az EN/IEC 60529 szerint, IP20 az EN/IEC 61800-5-1 szerint
Környezeti jellemzők
Üzemi környezeti hőmérséklet: 0...50 °C az UL szerint
Tárolási környezeti hőmérséklet: -25...70 °C
Hűtés típusa: Beépített ventilátor
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül, > 1000...3000 m feltételekkel
Relatív páratartalom: 3K3 osztály (5-85%) kondenzáció nélkül az IEC 60721-3-3 szerint
