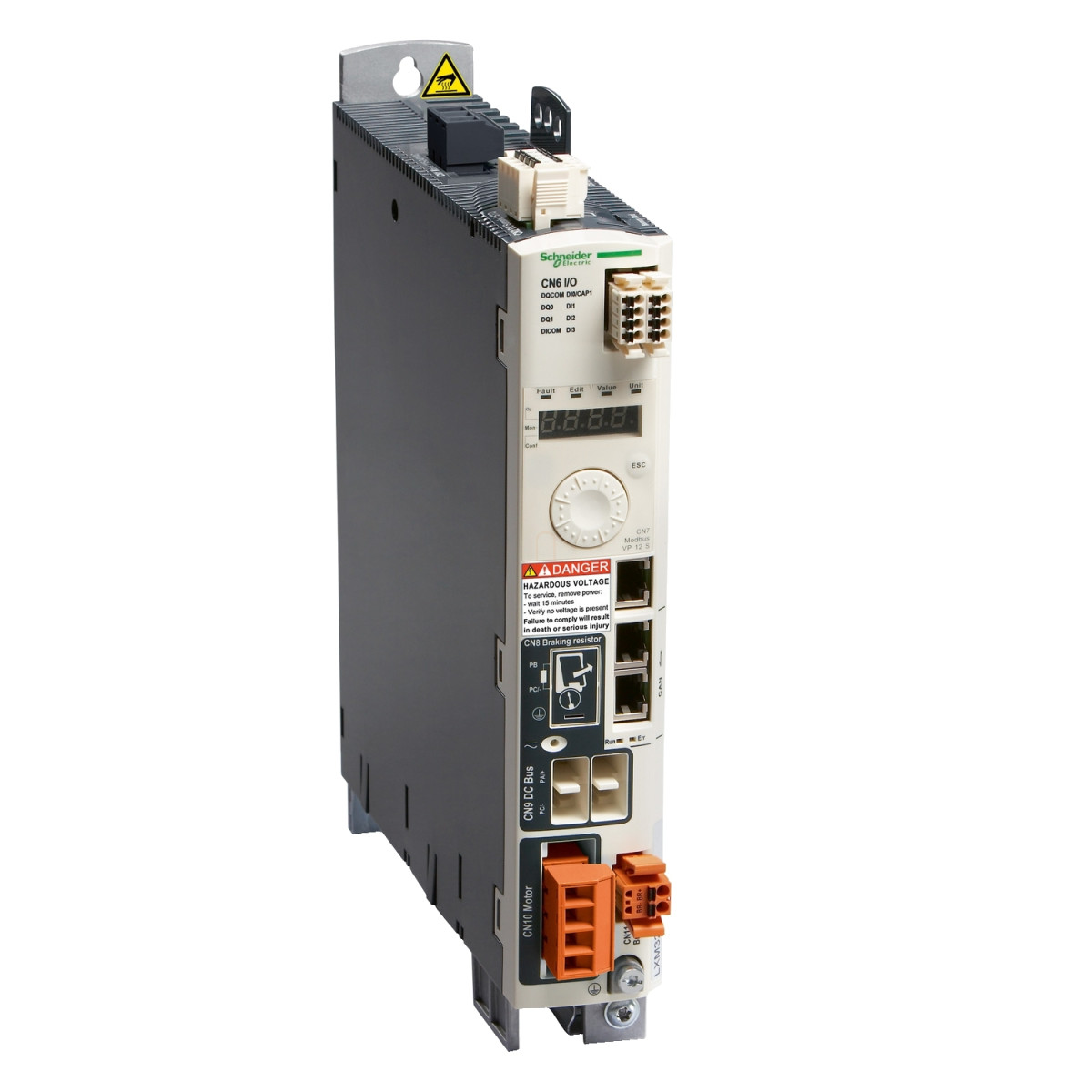

A Schneider Electric Lexium 32 LXM32AU90M2 egy kompakt, könyvformátumú motion szervohajtás, amely precíz mozgásvezérlést biztosít automatizálási feladatokhoz. Ez a single-fázisú, 9A-es modell 115-230V közötti tápfeszültségről működik, és 0,3-0,5kW teljesítménytartományban használható. Az eszköz IP20-as védettségi fokozattal rendelkezik, így elsősorban belső, szekrényes telepítésre alkalmas.
A hajtás főbb műszaki jellemzői közé tartozik a 100-120V illetve 200-240V névleges tápfeszültség-tartomány 15% tűréssel. Tápfeszültség határértékei: 85-132V, illetve 170-264V között. A hálózati frekvencia 50/60 Hz ±5%, míg a működési frekvenciatartomány 47,5-63 Hz. A készülék integrált EMC szűrővel rendelkezik, ami megkönnyíti a rendszerbe illesztést és csökkenti az elektromágneses interferenciát. A folyamatos kimeneti áram 8 kHz-en 3A, míg a kimeneti csúcsáram 115V-nál 5 másodpercre 6A, 230V-nál 5 másodpercre 9A. Ez a nagy csúcsáram-kapacitás különösen hasznos a dinamikus terheléseknél és gyors indítási helyzetekben.
A hajtás teljesítményjellemzői kiemelkedőek: a folyamatos teljesítmény 115V-on 400W, 230V-on pedig 900W. A névleges teljesítmény 115V-on 8 kHz-nél 0,3kW, míg 230V-on 8 kHz-nél 0,5kW. A készülék sokoldalú kommunikációs lehetőségekkel rendelkezik, beépített CANmotion és CANopen interfészekkel, amelyek RJ45 csatlakozón keresztül érhetők el. Ezek révén a hajtás különféle vezérlőrendszerekbe integrálható, támogatva a hálózati kommunikáció különböző módozatait.
A Lexium 32 LXM32AU90M2 kiemelkedő biztonsági funkciókat is kínál, beleértve az integrált STO (safe torque off) funkciót, amely SIL 3 szintű az EN/IEC 61508 szabvány szerint és PL=e besorolású az ISO 13849-1 alapján. A készülék számos védőfunkcióval rendelkezik, mint például a bemeneti jelek fordított polaritás elleni védelme és a kimeneti jelek rövidzár elleni védelme. A hajtás széles üzemi hőmérséklettartományban (0-50°C) használható, és természetes konvekcióval hűl. Az egység kompakt méretekkel rendelkezik: 48 mm széles, 270 mm magas és 237 mm mély, mindössze 1,7 kg tömegű, ami megkönnyíti a beépítését szűkös helyekre is.
Schneider Electric Lexium 32 - LXM32AU90M2 -32 szervohajtás, 500 W, 1f, 230 VAC, Modbus, CANopen/CANmotion műszaki adatok
Általános információk
Termékcsalád: Lexium 32
Eszköz rövid neve: LXM32A
Termék vagy komponens típus: Mozgásvezérlő szervohajtás
Hajtás formátuma: Book
Villamos jellemzők
Hálózati fázisszám: Egyfázisú
Névleges tápfeszültség: 100...120 V -15...10% / 200...240 V -15...10%
Tápfeszültség határértékek: 85...132 V / 170...264 V
Tápfrekvencia: 50/60 Hz -5...5%
Hálózati frekvencia: 47,5...63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 3 A 8 kHz-nél
Kimeneti csúcsáram (3s): 6 A 115 V-nál 5 s-ig / 9 A 230 V-nál 5 s-ig
Folyamatos teljesítmény: 400 W 115 V-nál / 900 W 230 V-nál
Névleges teljesítmény: 0,3 kW 115 V-nál 8 kHz / 0,5 kW 230 V-nál 8 kHz
Hálózati áram: 5,2 A 90% 115 V-nál, 2 mH külső vonali fojtóval / 6,3 A 107% 230 V-nál, 2 mH külső vonali fojtóval / 5,4 A 159% 115 V-nál, vonali fojtó nélkül / 4,5 A 166% 230 V-nál, vonali fojtó nélkül
Kiegészítő jellemzők
Kapcsolási frekvencia: 8 kHz
Túlfeszültségi kategória: III
Maximális szivárgó áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Teljesítmény és vezérlés között
Kábelezés típusa: Egyeres IEC kábel (hőmérséklet: 50°C) réz 90°C XLPE/EPR
Elektromos csatlakozás: Sorkapocs, csatlakozási kapacitás: 3 mm², AWG 12 (CN8) / Sorkapocs, csatlakozási kapacitás: 5 mm², AWG 10 (CN1) / Sorkapocs, csatlakozási kapacitás: 5 mm², AWG 10 (CN10)
Meghúzási nyomaték: CN8: 0,5 Nm / CN1: 0,7 Nm / CN10: 0,7 Nm
Kommunikáció
Kommunikációs interfész: CANmotion (integrált) / CANopen (integrált)
Csatlakozó típusa: RJ45 (CN4 vagy CN5 jelölésű) CANmotion-höz / RJ45 (CN4 vagy CN5 jelölésű) CANopen-hez
Hozzáférési mód: Slave
Átviteli sebesség: 1 Mbps 4 m busz hosszhoz / 125 kbps 500 m busz hosszhoz / 250 kbps 250 m busz hosszhoz / 50 kbps 1000 m busz hosszhoz / 500 kbps 100 m busz hosszhoz
Biztonság
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 3 az EN/IEC 61508 szerint / PL = e az ISO 13849-1 szerint
Fizikai jellemzők
Szélesség: 48 mm
Magasság: 270 mm
Mélység: 237 mm
Üzemelési pozíció: Függőleges ± 10 fok
Környezeti jellemzők
IP védettség: IP20 az EN/IEC 60529 szerint / IP20 az EN/IEC 61800-5-1 szerint
Üzemi környezeti hőmérséklet: 0...50°C
Tárolási környezeti hőmérséklet: -25...70°C
Hűtés típusa: Természetes konvekció
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül / > 1000...3000 m feltételekkel
Relatív páratartalom: 3K3 osztály (5-85%) kondenzáció nélkül az IEC 60721-3-3 szerint
