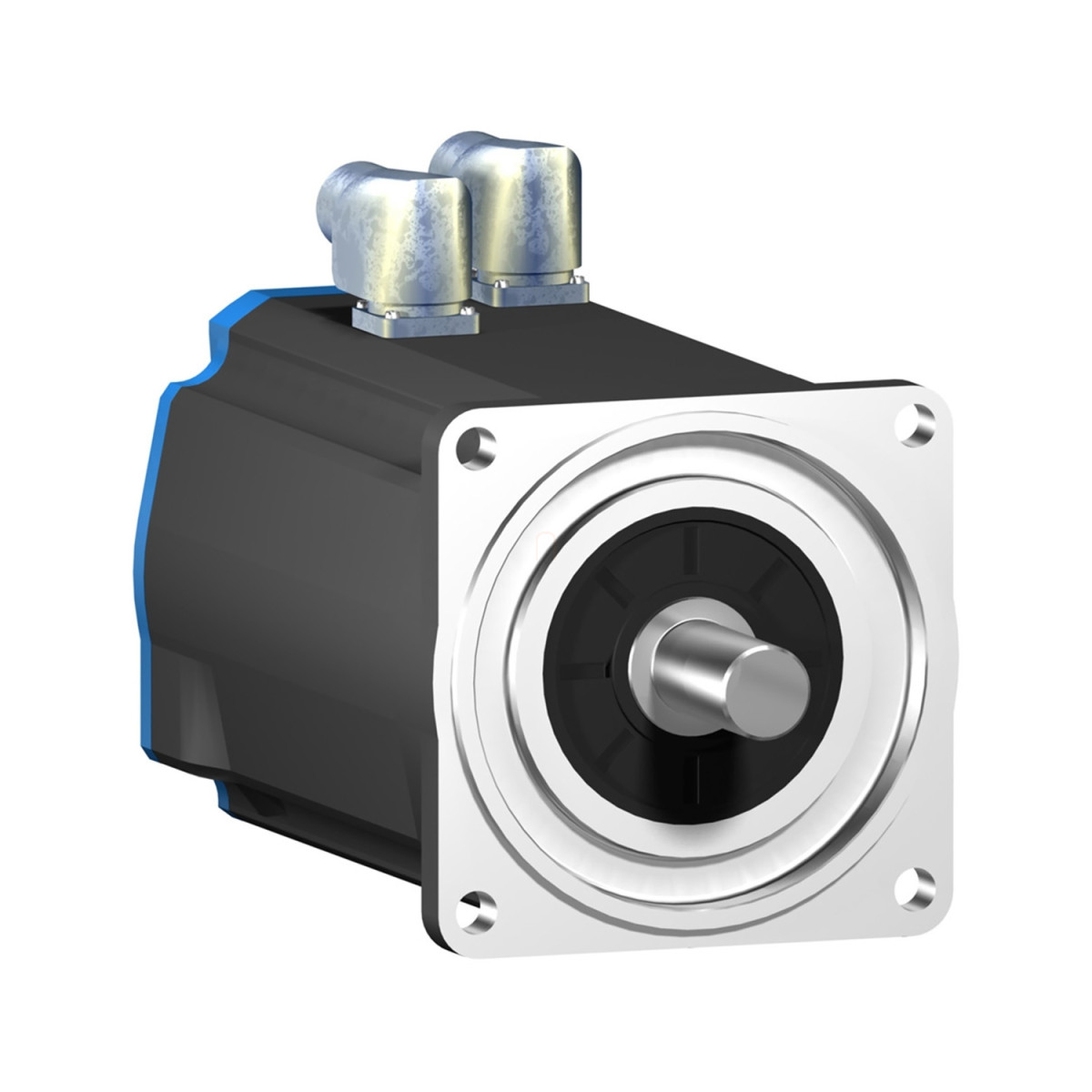

Schneider Electric Lexium 32 - BSH1404P01A2P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz

Szélesség méret: 270 mm

Hosszúság méret: 606 mm

Magasság méret: 270 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BSH1404P01A2P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz

Name: Schneider Electric Lexium 32 - BSH1404P01A2P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz
Brand: Schneider Electric
SKU: 3389118361409
Price: 921622 HUF
Availability: InStock

921 622 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BSH1404P01A2P típusú szervomotor a Lexium 32 sorozat nagyteljesítményű tagja, amely kiváló választás az ipari automatizálás területén. Ez a prémium minőségű motor ideális precíziós pozicionálást és sebességszabályozást igénylő alkalmazásokhoz, különösen ott, ahol a megbízható és pontos működés elengedhetetlen.

A BSH1404P01A2P modell kiemelkedő teljesítményadatokkal rendelkezik. Maximális folyamatos nyomatéka 32,1 Nm a Lexium 05-ös szériával párosítva (LXM05AD57N4, LXM05BD57N4 és LXM05CD57N4 modelleknél), illetve 33,4 Nm a Lexium 32 D72N4 szériával. A motor csúcsnyomatéka még impresszívebb: a Lexium 32 D72N4 hajtással párosítva elérheti a 103,6 Nm-t, míg a Lexium 05 sorozattal 63,09 Nm-t biztosít. A névleges teljesítménye 3400 W (Lexium 05 sorozattal) vagy akár 5000 W (Lexium 32 D72N4 hajtással), névleges fordulatszáma pedig 3000 rpm a Lexium 05 szériával, vagy 2500 rpm a Lexium 32 D72N4 hajtással kombinálva.

A motor kialakításában kiemelt figyelmet kapott a mechanikai és elektronikai integráció. Nemzetközi szabvány szerinti peremmel rendelkezik, amely megkönnyíti a beépítést és a rendszerbe illesztést. A 140 mm-es motorperem méret optimális stabilitást biztosít, a 24 mm-es tengelyátmérő és az 50 mm-es tengelyhossz pedig kiváló mechanikai kapcsolódást tesz lehetővé. A motor IP50 szabványos védettséggel rendelkezik, így megfelelően védett a por és egyéb szennyeződések ellen. A BSH1404P01A2P modellt elforgatható derékszögű csatlakozókkal szerelték fel, ami megkönnyíti a kábelezést és növeli a telepítési rugalmasságot.

A motor precíz vezérlését a beépített SinCos Hiperface egykörös (single turn) visszacsatolási rendszer biztosítja, amely 131072 pont/fordulat felbontásával kiemelkedő pozicionálási pontosságot tesz lehetővé. Ez a feedback technológia 1,4°-os szögpontosságot biztosít. A motor öt pólussal rendelkezik, a forgórész tehetetlenségi nyomatéka 23,7 kg.cm². Állandósult állapotban az áramfelvétel 21,3 A, míg a maximum áram 72 A (LXM32.D72N4 esetén) vagy 95,6 A (Lexium 05 sorozattal).

A BSH1404P01A2P motort természetes konvekciós hűtéssel látták el, ami csendes működést és alacsony karbantartási igényt biztosít. A nyomatékállandó 1,57 Nm/A (120 °C-on), a visszaindukált feszültség állandó pedig 104 V/krpm (szintén 120 °C-on). A motor állórész ellenállása 0,28 Ohm (20 °C-on), az induktivitás 2,035 mH, az elektromos időállandó pedig 13,93 ms. Ez a motor retesz nélküli tengelyvéggel és fék nélküli kivitelben készült, ami ideálissá teszi olyan alkalmazásokhoz, ahol a külső fékrendszerek vagy mechanikai reteszelés már megoldott.

Schneider Electric Lexium 32 - BSH1404P01A2P -BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz műszaki adatok

Főbb jellemzők

Eszköz rövid neve: BSH

Termék vagy alkatrész típusa: Szervomotor

Maximális mechanikai sebesség: 4000 rpm

Folyamatos nyugalmi nyomaték: 33,4 Nm LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett

Folyamatos nyugalmi nyomaték: 33,4 Nm LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett

Folyamatos nyugalmi nyomaték: 32,1 Nm LXM05AD57N4, 380...480 V, háromfázis mellett

Folyamatos nyugalmi nyomaték: 32,1 Nm LXM05BD57N4, 380...480 V, háromfázis mellett

Folyamatos nyugalmi nyomaték: 32,1 Nm LXM05CD57N4, 380...480 V, háromfázis mellett

Teljesítmény adatok

Csúcs nyugalmi nyomaték: 103,6 Nm LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett

Csúcs nyugalmi nyomaték: 103,6 Nm LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett

Csúcs nyugalmi nyomaték: 63,09 Nm LXM05AD57N4, 380...480 V, háromfázis mellett

Csúcs nyugalmi nyomaték: 63,09 Nm LXM05BD57N4, 380...480 V, háromfázis mellett

Csúcs nyugalmi nyomaték: 63,09 Nm LXM05CD57N4, 380...480 V, háromfázis mellett

Névleges kimeneti teljesítmény: 5000 W LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett

Névleges kimeneti teljesítmény: 5000 W LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett

Névleges kimeneti teljesítmény: 3400 W LXM05AD57N4, 380...480 V, háromfázis mellett

Névleges kimeneti teljesítmény: 3400 W LXM05BD57N4, 380...480 V, háromfázis mellett

Névleges kimeneti teljesítmény: 3400 W LXM05CD57N4, 380...480 V, háromfázis mellett

Névleges nyomaték: 19 Nm LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett

Névleges nyomaték: 19 Nm LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett

Névleges nyomaték: 10,8 Nm LXM05AD57N4, 380...480 V, háromfázis mellett

Névleges nyomaték: 10,8 Nm LXM05BD57N4, 380...480 V, háromfázis mellett

Névleges nyomaték: 10,8 Nm LXM05CD57N4, 380...480 V, háromfázis mellett

Névleges fordulatszám: 2500 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett

Névleges fordulatszám: 2500 rpm LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett

Névleges fordulatszám: 3000 rpm LXM05AD57N4, 380...480 V, háromfázis mellett

Névleges fordulatszám: 3000 rpm LXM05BD57N4, 380...480 V, háromfázis mellett

Névleges fordulatszám: 3000 rpm LXM05CD57N4, 380...480 V, háromfázis mellett

Kompatibilitás és műszaki jellemzők

Termék kompatibilitás: LXM05AD57N4 380...480 V háromfázis esetén

Termék kompatibilitás: LXM05BD57N4 380...480 V háromfázis esetén

Termék kompatibilitás: LXM05CD57N4 380...480 V háromfázis esetén

Termék kompatibilitás: LXM32.D72N4 400 V háromfázis esetén

Termék kompatibilitás: LXM32.D72N4 480 V háromfázis esetén

Tengelyvég: Retesz nélküli

IP védettségi fokozat: IP50 szabvány

Sebesség visszacsatolás felbontás: 131072 pont/fordulat

Tartófék: Nélkül

Rögzítési támogatás: Nemzetközi szabvány perem

Elektromos csatlakozás: Elforgatható derékszögű csatlakozók

Kiegészítő adatok

Sorozat kompatibilitás: Lexium 05, Lexium 32

Tápfeszültség max: 480 V

Hálózat fázisszám: Háromfázisú

Folyamatos nyugalmi áram: 21,3 A

Maximum folyamatos teljesítmény: 4,33 W

Maximum áram Irms: 72 A LXM32.D72N4 esetén

Maximum áram Irms: 95,6 A LXM05AD57N4 esetén

Maximum áram Irms: 95,6 A LXM05BD57N4 esetén

Maximum áram Irms: 95,6 A LXM05CD57N4 esetén

Maximum állandó áram: 95,6 A

Kapcsolási frekvencia: 8 kHz

Második tengely: Második tengelyvég nélkül

Tengelyátmérő: 24 mm

Tengelyhossz: 50 mm

Visszacsatolás típusa: Egykörös SinCos Hiperface

Motorperem méret: 140 mm

Motortekercsek száma: 4

Nyomatékállandó: 1,57 Nm/A 120 °C-on

Visszaindukált feszültség állandó: 104 V/krpm 120 °C-on

Motorpólusok száma: 5,0

Forgórész tehetetlenségi nyomatéka: 23,7 kg.cm²

Állórész ellenállás: 0,28 Ohm 20 °C-on

Állórész induktivitás: 2,035 mH 20 °C-on

Állórész elektromos időállandó: 13,93 ms 20 °C-on

Maximum radiális erő Fr: 1840 N 3000 rpm-nél

Maximum radiális erő Fr: 2110 N 2000 rpm-nél

Maximum radiális erő Fr: 2660 N 1000 rpm-nél

Maximum axiális erő Fa: 0,2 x Fr

Hűtés típusa: Természetes konvekció

Mechanikai paraméterek

Hossz: 382,5 mm

Középponti gallér átmérő: 130 mm

Középponti gallér mélység: 3,5 mm

Rögzítőfuratok száma: 4

Rögzítőfuratok átmérője: 11 mm

Rögzítőfuratok körátmérője: 165 mm

Nettó tömeg: 26 kg

Méretezési referencia: BSH1404P

Szögpontossági hiba: 1,4 °

Termék adatok

Szélesség méret

270 mm

Hosszúság méret

606 mm

Magasság méret

270 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389118361409

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP50

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

0 A

Tömeg

18,5 kg/db

Cikkszám

3389118361409
