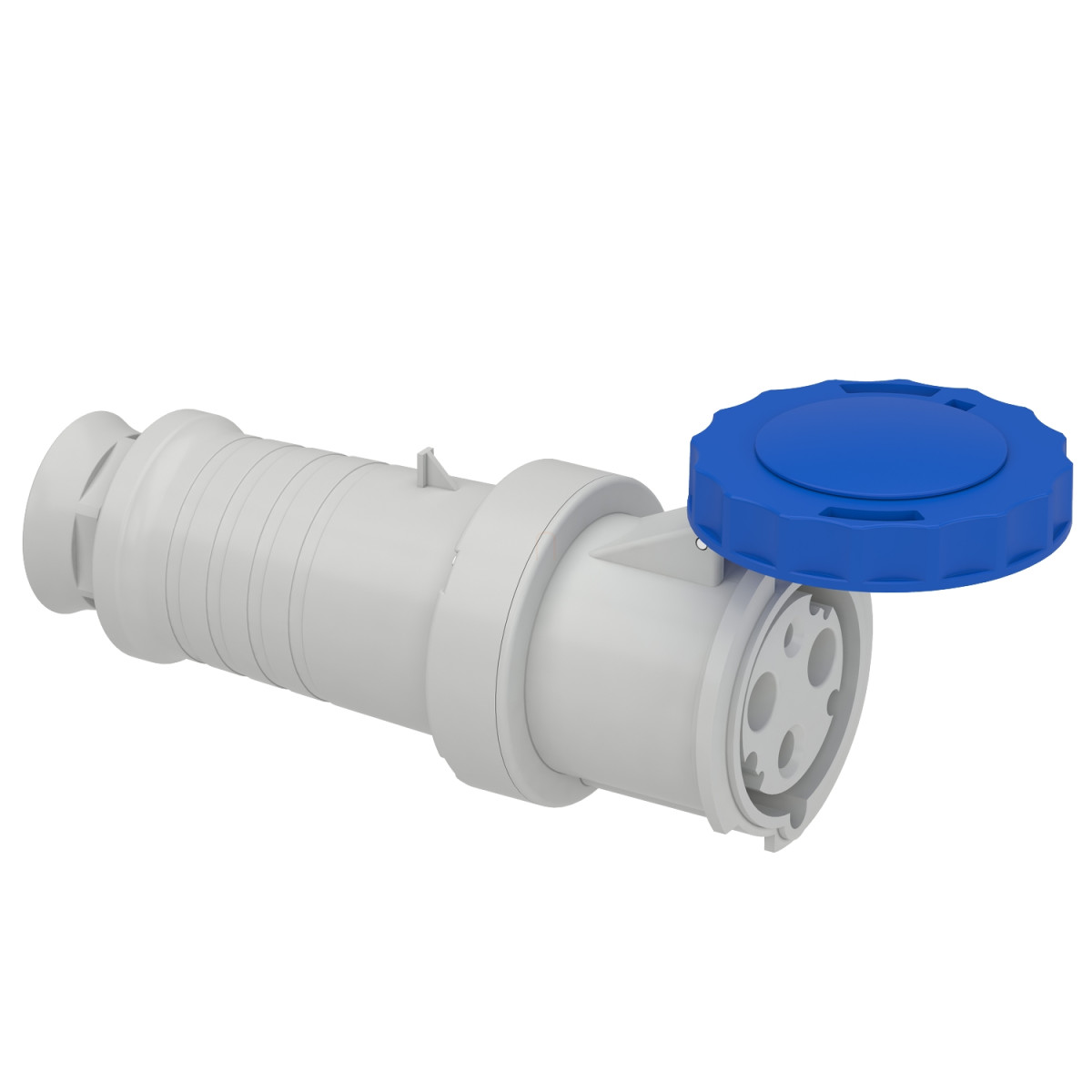

A Mureva PK termékcsalád egyik kiemelt darabja a Schneider Electric 81478 cikkszámú lengőaljzata, mely ipari környezetben biztosít megbízható elektromos csatlakozási pontot. Ez a 2P+E konfigurációjú, 63A terhelhetőségű aljzat ideális választás olyan helyeken, ahol fokozott védelemre van szükség a por és nedvesség ellen, köszönhetően a magas, IP67-es védettségnek.
A Mureva PK (Pratika) lengőaljzat 220V-os (pontosabban 200-250V közötti) feszültségtartományban használható, és kompatibilis az 50/60 Hz-es hálózati frekvenciával. A 6 órás földelőérintkező pozícióval rendelkező aljzat tervezésénél a Schneider Electric mérnökei nagy hangsúlyt fektettek a tartósságra és a biztonságra. A ház önkioltó műszaki műanyagból készült, míg az érintkezők különböző anyagokból állnak a maximális élettartam és megbízható működés érdekében: a csapok rozsdamentes acélból, a hüvelyek nikkelezett sárgarézből, a rugók pedig rozsdamentes acélból készültek.
A termék egyenes kialakítású, 110 mm szélességgel és magassággal, valamint 265 mm mélységgel rendelkezik. Az aljzat szürke (RAL 7035) színű, a feszültség jelölése kék, ami megfelel az ipari szabványoknak. A csatlakoztatás csavaros kötésekkel történik, a vezetékek keresztmetszete 6-25 mm² között lehet, a kábel külső átmérője pedig 17-31 mm közötti értékeket vehet fel. A kábel bevezetése Pg 36 típusú tömszelencén keresztül történik, ami tökéletes védelmet biztosít a környezeti hatások ellen.
A Schneider Electric Mureva PK lengőaljzat 81478 nemcsak a por és víz elleni IP67 védelmet biztosítja az IEC 60529 szabvány szerint, hanem mechanikai védelmet is nyújt, amit az IEC 62262 szerinti IK08 fokozat jelez. A termék tűzállóságát az IEC 60695-2-1 szabványnak megfelelő 850 °C-os érték garantálja. Az aljzat széles működési hőmérséklet-tartományban (-25 °C és +40 °C között) használható, és különböző páratartalmi körülményekhez igazodik: 20 °C-on akár 90%, 30 °C-on 70%, míg 40 °C-on 50% relatív páratartalom mellett is megbízhatóan üzemel. A 35 °C-on történő 24 órás (86400 másodperc) folyamatos működés sem jelent problémát a termék számára. Az IEC 60309-1 és IEC 60309-2 szabványoknak megfelelő kialakítás biztosítja, hogy a Mureva PK lengőaljzat minden vonatkozó biztonsági és teljesítményi követelménynek megfeleljen.
Schneider Electric Kaedra Box - 81478 -Mureva PK (Pratika) Lengőaljzat, 2P+F, 6h, 63A, 250V, IP67, csavaros műszaki adatok
Főbb jellemzők
Terméktípus: Lengőaljzat
Termékcsalád: Mureva
Rövid terméknév: Mureva aljzat
Kategória: Kisfeszültségű
Pólusok: 2P + F
Hálózat típusa: AC
Aljzat szabvány: Ipari
Kiegészítő információk
Forma: Egyenes
Névleges áramerősség: 63 A
Névleges üzemi feszültség: 200...250 V
Hálózati frekvencia: 50/60 Hz
Földelőérintkező óramutató szerinti pozíciója: 6 óra
Anyagok:
- Ház: önkioltó műszaki műanyag
- Érintkezők: csapok rozsdamentes acélból, hüvelyek nikkelezett sárgarézből, rugók rozsdamentes acélból
Csatlakozók - kapcsok: Fogvatartó csavarok
Kábel keresztmetszet: 6...25 mm²
Kábel külső átmérő: 17...31 mm
Kábel bevezetés: Tömszelence
Menet típusa: Pg 36
Méretek: 110 mm magasság, 110 mm szélesség, 265 mm mélység
Szín: Szürke (RAL 7035)
Feszültség színjelölés: Kék
Környezeti tulajdonságok
Szabványok: IEC 60309-2, IEC 60309-1
IP védettségi fokozat: IP67 az IEC 60529 szerint
IK védettségi fokozat: IK08 az EN 62262 szerint
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Relatív páratartalom: 50% 40 °C-on, 70% 30 °C-on, 90% 20 °C-on
Környezeti hőmérséklet működés közben: 35 °C (86400 s), -25...40 °C
