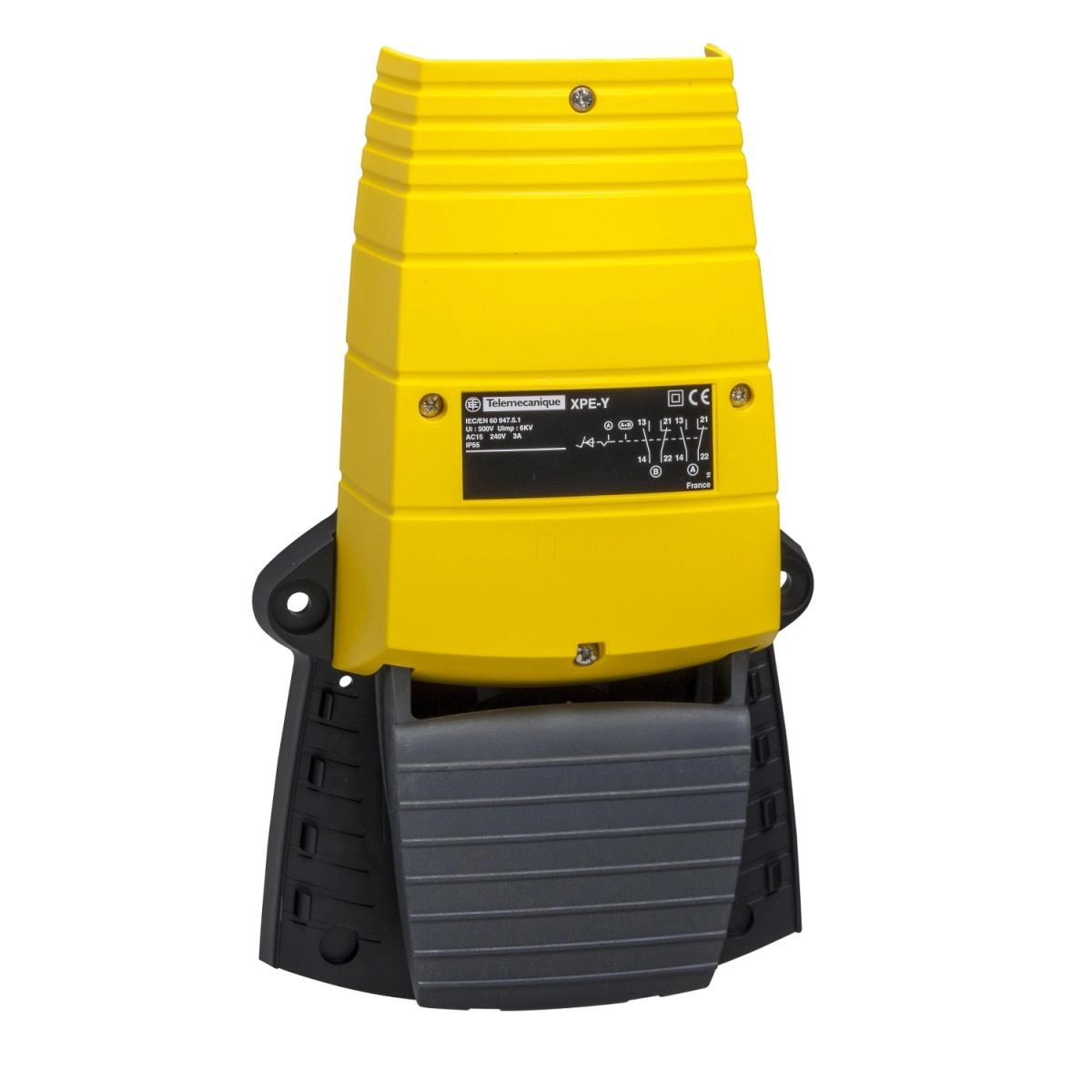

A Schneider Electric Harmony XPE termékcsaládba tartozó XPEY110 típusú sárga színű, műanyag lábkapcsoló ipari alkalmazásokra kifejlesztett megbízható vezérlőeszköz. Ez az egyetlen fokozatú, védőtető nélküli kivitel ideális olyan környezetben, ahol a lábbal történő vezérlés praktikusabb a kézi működtetésnél, mivel a kezelő kezei így szabadon maradhatnak más feladatok elvégzésére.
A lábkapcsoló IP55-ös védettségi szinttel rendelkezik, amely megfelelő védelmet biztosít por és vízsugarakkal szemben, így nedves vagy poros ipari környezetben is alkalmazható. A robusztus, sárga színű műanyag házban egy 1 NC + 1 NO (egy nyitó és egy záró) érintkezőpár található, amely univerzális felhasználást tesz lehetővé vezérlőáramkörökben. A pozitív nyitás funkció (az IEC 60947-5-1 K mellékletnek megfelelően) biztonsági alkalmazásokban való használatot is lehetővé teszi.
Műszaki paramétereiben kiemelkedő a magas mechanikai élettartam, amely 5 millió kapcsolási ciklust biztosít, valamint az AC-15 kategóriában 3A névleges üzemi áram 240V feszültségnél, illetve DC-13 kategóriában 0,27A 250V-nál. A szigetelési feszültség 500V, amely megfelel az IEC 60947-1, NF C 20-040 és VDE 0110 szabványok C csoportjának (3-as szennyezettségi fokozat mellett). A névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint. Rövidzárlat elleni védelem 10A-es gG típusú olvadóbiztosítóval megoldható az IEC 60947-5-1 és VDE 0660-200 szabványok szerint.
A kapcsoló üzemi hőmérséklet-tartománya -25°C és +55°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között. Ezen kívül megfelel az IEC szabványok szerinti vibrációállósági (5 gn, f= 10...500 Hz) és ütésállósági (30 gn) követelményeknek. A csatlakozás csavaros kapcsokkal történik, amelyek lehetővé teszik egy darab 2,5 mm² vagy két darab 1,5 mm² keresztmetszetű vezeték bekötését. A kábelbevezetés két sima lyukon keresztül történik, amelyek M20-as vagy Pg 13,5-ös tömszelencéhez alkalmasak.
Schneider Electric Harmony XPE - XPEY110 - lábkapcsoló, 1 fokozatú, 1NO+1NC, védeőtető nélkül, műanyag, sárga műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XPE
Terméktípus: Lábkapcsoló
Anyag: Műanyag
Lábkapcsoló típus: Egyetlen lábkapcsoló
Eszköz rövid neve: XPEY
Kioldó mechanizmus: Kioldó mechanizmus nélkül
Érintkező működése: 1 fokozat
Érintkezők típusa és összetétele: 1 NC + 1 NO
Szín: Sárga
Kiegészítő jellemzők
Pozitív nyitás: Az IEC 60947-5-1 K függeléknek megfelelően
Csatlakozások - kapcsok: Csavaros kapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csatlakozások - kapcsok: Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbevezetés: 2 sima lyuk M20-as kábelbevezetőhöz
Mechanikai élettartam: 5000000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
Névleges üzemi áram: 0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függeléknek megfelelően
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) az NF C 20-040 C csoport szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) a VDE 0110 C csoport szerint
Névleges szigetelési feszültség: 300 V az UL 508 szerint
Névleges szigetelési feszültség: 300 V a CSA C22.2 14. sz. szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm az IEC 60255-7 3. kategóriának megfelelően
Maximális ellenállás a kapcsok között: 25 MOhm az NF C 93-050 A módszernek megfelelően
Rövidzárlati védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Rövidzárlati védelem: 10 A gG típusú olvadóbiztosító a VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban: 10 W DC-13, üzemi frekvencia <60 ciklus/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléknek megfelelően
Névleges üzemi teljesítmény W-ban: 4 W DC-13, üzemi frekvencia <60 ciklus/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléknek megfelelően
Névleges üzemi teljesítmény W-ban: 7 W DC-13, üzemi frekvencia <60 ciklus/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléknek megfelelően
Környezeti jellemzők
Szabványok: IEC 60947-5-1
Védő kezelés: TH
Üzemi környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Túlfeszültség kategória: II. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP55 az IEC 60529 szerint
Méretek és illusztrációk
A termék pontos méreteit a műszaki rajzok tartalmazzák, amelyek millimméterben és inchben is fel vannak tüntetve. A lábkapcsoló rendelkezik 2 sima furattal ISO M20 vagy 13-as számú (Pg 13,5) kábelbevezetőhöz, 4 darab rozsdamentes acél fedélrögzítő csavarral (meghúzási nyomaték: 1 Nm), és rozsdamentes acél visszahúzó rugóval.
