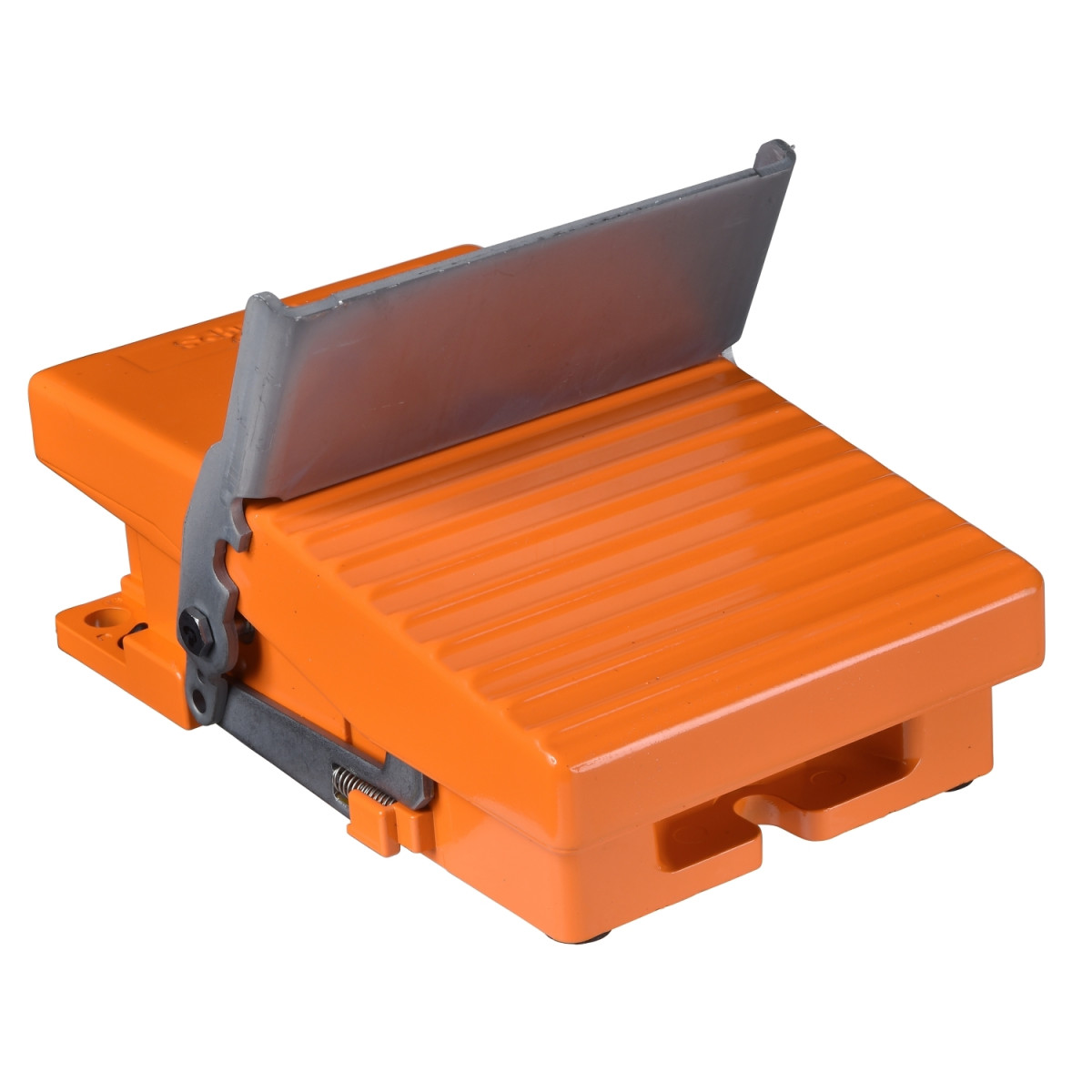

A Schneider Electric Harmony XPE termékcsaládba tartozó XPER810 lábkapcsoló egy professzionális minőségű ipari vezérlőeszköz, amely megbízható működést biztosít a legigényesebb környezetekben is. Ez a narancssárga színű, fémházas lábkapcsoló kioldó mechanizmussal rendelkezik, és védőtető nélküli kivitelben készült, így ideális választás különböző ipari alkalmazásokhoz.
A XPER810 modell egy lépcsős (1 fokozatú) működést biztosít, és 1 NC (alaphelyzetben zárt) + 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, ami sokoldalú kapcsolási lehetőségeket kínál. A lábkapcsoló IP66-os védettségű, ami kiváló védelmet biztosít por és erős vízsugár ellen, így ideálisan használható olyan ipari környezetekben, ahol a megbízható működés és a tartósság elengedhetetlen. A Harmony XPE sorozat ezen tagja megfelelő választás lehet gyártósorok, ipari gépek, vagy bármilyen olyan alkalmazás számára, ahol a kézhasználat nélküli, lábbal történő vezérlés szükséges.
A Schneider Electric XPER810 lábkapcsoló kiemelkedő villamos tulajdonságokkal rendelkezik. Névleges üzemi árama (Ie) AC-15 kategóriában 3 A 240 V feszültségen, míg DC-13 kategóriában 0,27 A 250 V feszültségen az IEC 60947-5-1 szabvány A függeléke szerint. Névleges szigetelési feszültsége (Ui) 500 V szennyezettségi fok 3 esetén, ami megfelel az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport előírásainak. Az UL 508 és CSA C22.2 No 14 szerint pedig 300 V szigetelési feszültséggel rendelkezik. A termék 6 kV névleges lökőfeszültség-állósággal (Uimp) bír az IEC 60947-1 szabvány szerint, ami kiváló túlfeszültség-védelmet biztosít.
A műszaki paraméterek között meg kell említeni a termék kiemelkedő mechanikai tartósságát, amely 15 millió működési ciklus. A készülék rövidzárlat elleni védelméről 10 A-es gG típusú olvadóbiztosító gondoskodik az IEC 60947-5-1 és VDE 0660-200 szabványoknak megfelelően. A termék működési teljesítményértékei változatosak: 10 W DC-13 kategóriában 24 V feszültségen, 7 W 48 V feszültségen, illetve 4 W 120 V feszültségen, mindegyik esetben <60 ciklus/perc működési frekvenciánál, 0,5 terhelési tényező mellett, és 5 millió működési ciklus élettartammal. A lábkapcsoló kiváló környezetállósággal rendelkezik: működési hőmérséklet-tartománya -25°C és +70°C között, tárolási hőmérséklet-tartománya -40°C és +70°C között van. Rezgésállósága 15 gn (f=10-500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 150 gn az NF E 09-031, illetve 20 gn az IEC 60068-2-27 szerint.
Schneider Electric Harmony XPE - XPER810 - lábkapcsoló, 1 fokozatú, 1NO+1NC, védőtető nélkül, fém, kioldóval, narancssárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XPE
Terméktípus: Lábkapcsoló
Anyag: Fém
Lábkapcsoló típusa: Egyedi lábkapcsoló
Eszköz rövid neve: XPER
Kioldó mechanizmus: Kioldó mechanizmussal
Kapcsolási művelet: 1 lépés
Érintkezők típusa és összetétele: 1 NC + 1 NO
Szín: Narancssárga
Kiegészítő jellemzők
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Csatlakozások - sorkapcsok: Csavaros sorkapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül, Csavaros sorkapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbemenet: 2 Pg 16 tömszelence méretű bemenet
Mechanikai tartósság: 15 000 000 ciklus
Névleges üzemi áram [Ie]: 3 A, 240 V, AC-15, A300; 0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függeléke szerint
Névleges szigetelési feszültség [Ui]: 500 V (szennyezettségi fok 3) az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport szerint; 300 V az UL 508 és CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a sorkapcsok között: 25 MOhm az IEC 60255-7 3. kategória és NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 és VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban: 10 W DC-13, <60 ciklus/perc, 5 000 000 ciklus, 24 V, terhelési tényező: 0,5; 7 W DC-13, <60 ciklus/perc, 5 000 000 ciklus, 48 V, terhelési tényező: 0,5; 4 W DC-13, <60 ciklus/perc, 5 000 000 ciklus, 120 V, terhelési tényező: 0,5 - az IEC 60947-5-1 C függeléke szerint
Környezet
Szabványok: VDE 0660-200, IEC 60947-5-1
Terméktanúsítványok: FIMKO
Védőkezelés: TC
Környezeti működési hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 gn az NF E 09-031 szerint, 20 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: I. osztály az IEC 61140 és NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
