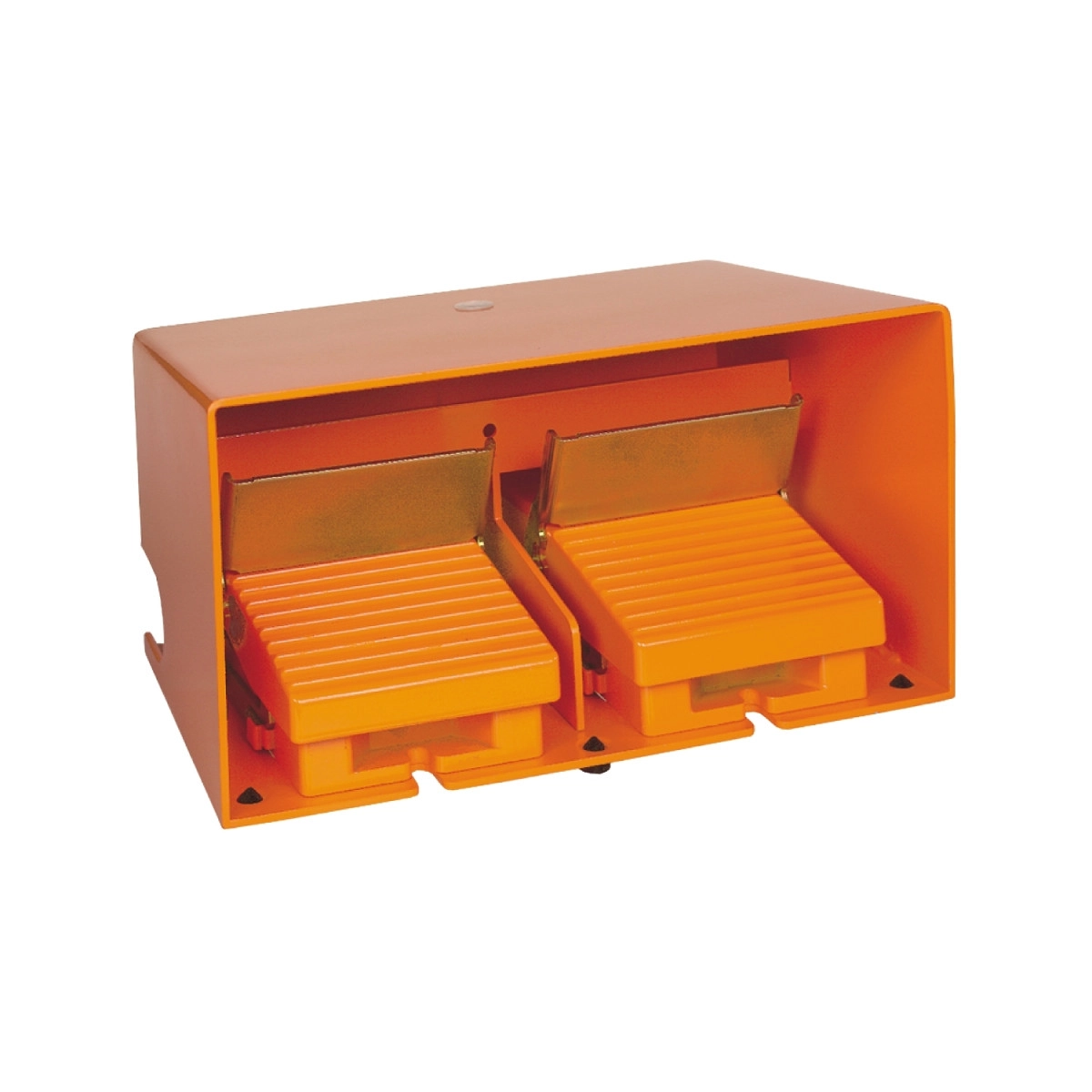

A Schneider Electric Harmony XPE termékcsaládba tartozó XPER5100D egy professzionális, ipari kettős lábkapcsoló, amely kiváló megoldást kínál olyan alkalmazásokban, ahol a kéz nélküli vezérlés szükséges. Ez a narancssárga, fémből készült lábkapcsoló védőtetővel és kioldó mechanizmussal rendelkezik, amely megakadályozza a véletlen működtetést, így növelve a biztonságot és az üzembiztonságot ipari környezetben.
A Harmony XPE XPER5100D egy 1 lépcsős (1 fokozatú) működési elvvel rendelkezik, és kettős pedál kialakítású, amely 2 x (1 NC + 1 NO) érintkező kombinációt biztosít. Ez a kontaktus-konfiguráció rendkívül sokoldalúvá teszi a lábkapcsolót, lehetővé téve különböző vezérlési feladatok megvalósítását. Az IP66-os védettség kiváló védelmet nyújt por és erős vízsugár ellen, míg az IP669 besorolás még magasabb szintű védelmet biztosít, így a termék ideális választás nedves vagy poros ipari környezetben való használatra. A kiegészítő FIMKO tanúsítás tovább igazolja a termék megfelelőségét a szigorú biztonsági előírásoknak.
A lábkapcsoló kiváló villamos jellemzőkkel rendelkezik, beleértve a 3 A névleges üzemi áramot 240 V AC-15 üzemi kategóriában (A300), valamint 0,27 A névleges áramot 250 V DC-13 üzemi kategóriában (Q300). A szigetelési feszültség 500 V (3-as szennyezettségi fok mellett), amely megfelel számos nemzetközi szabványnak, mint az IEC 60947-1, NF C 20-040 és VDE 0110 (C csoport). A készülék 6 kV névleges lökőfeszültség-állósággal is rendelkezik az IEC 60947-1 szabvány szerint. A csatlakozások csavaros kapcsokkal történnek, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezeték bekötését teszik lehetővé kábelvéggel vagy anélkül. A kábelbevezetés 2 db Pg 16 méretű tömszelence számára előkészített, ISO M20 esetén DE9RA620 adapter használható.
A Harmony XPE XPER5100D különösen ajánlott olyan ipari alkalmazásokhoz, ahol fontos a megbízható működés és a hosszú élettartam. A mechanikai tartósság kiemelkedő, 15 millió működési ciklussal, míg az elektromos élettartam a különböző terhelési feltételektől függően akár 5 millió ciklus is lehet. A lábkapcsoló -25°C és +70°C közötti üzemi hőmérsékleten használható, míg tárolási hőmérséklettartománya -40°C és +70°C között van. Ellenáll a 15 gn erősségű rezgéseknek (10-500 Hz frekvenciatartományban) az IEC 60068-2-6 szerint, valamint a 150 gn (NF E 09-031) vagy 20 gn (IEC 60068-2-27) ütéseknek.
Schneider Electric Harmony XPE - XPER5100D - lábkapcsoló, két pedálos, 1 fokozatú, 2x 1NO+1NC, védőtetővel, fém, kioldóval, narancssárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XPE
Termék vagy komponens típusa: Lábkapcsoló
Anyag: Fém
Lábkapcsoló típusa: Kettős lábkapcsoló
Készülék rövid neve: XPER
Biztosított felszereltség: Védőtető
Kioldó mechanizmus: Kioldó mechanizmussal
Érintkező működése: 1 lépés
Érintkezők típusa és összetétele: 2 x (1 NC + 1 NO)
Szín: Narancssárga
Kiegészítő jellemzők
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Csatlakozások - kapcsok: Csavaros kapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbevezetés: 2 menettel ellátott bemenet Pg 16 tömszelence számára
Mechanikai élettartam: 15000000 ciklus
Névleges üzemi áram [Ie]: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függelék szerint
Névleges szigetelési feszültség [Ui]: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fok) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fok) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 14. sz. szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Kapcsok közötti maximális ellenállás: 25 MOhm az IEC 60255-7 3-as kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosító a VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban: 10 W DC-13, <60 működés/perc, 5000000 ciklus, 24 V, 0,5 terhelési tényező az IEC 60947-5-1 C függelék szerint
4 W DC-13, <60 működés/perc, 5000000 ciklus, 120 V, 0,5 terhelési tényező az IEC 60947-5-1 C függelék szerint
7 W DC-13, <60 működés/perc, 5000000 ciklus, 48 V, 0,5 terhelési tényező az IEC 60947-5-1 C függelék szerint
Környezeti jellemzők
Szabványok: NF E 09-031
Termék tanúsítványok: FIMKO
Védőkezelés: TC
Környezeti hőmérséklet üzemelés alatt: -25...70 °C
Környezeti hőmérséklet tárolás alatt: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 gn az NF E 09-031 szerint
20 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: I. osztály az IEC 61140 szerint
I. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP669 az IEC 60529 szerint
Fizikai jellemzők
Nettó tömeg: 6,07 kg
Méretek: Részletes méretrajzok a termékadatlapon
