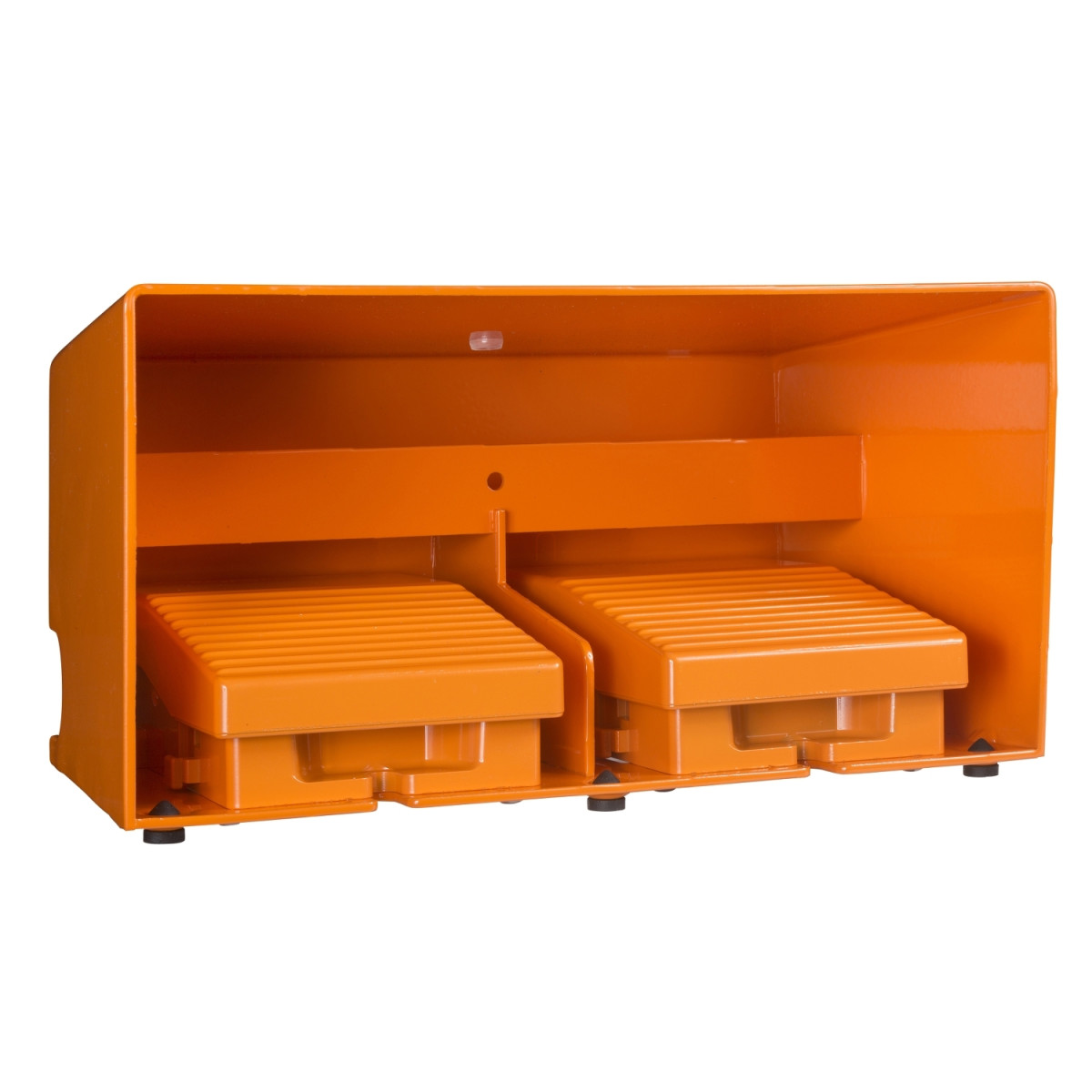

A Schneider Electric Harmony XPE termékcsaládba tartozó XPER3110D típusú dupla lábkapcsoló egy professzionális, ipari vezérlőelem, amely különböző gépek és berendezések biztonságos üzemeltetésében nyújt megbízható megoldást. Ez a narancssárga, fémből készült lábkapcsoló védőtetővel rendelkezik, ami megakadályozza a véletlenszerű működtetést, így növelve a munkabiztonságot ipari környezetben.
Az XPER3110D lábkapcsoló 1 lépcsős működtetéssel és 2 x 2 NC + 1 NO kontaktus összeállítással rendelkezik, amely megfelel az IEC 60947-5-1 K függelékének pozitív nyitás tekintetében. A termék csatlakoztatása csavaros kapocsterminálokon keresztül történik, amelyek maximum 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak kábelvég-kialakítással vagy anélkül. A kábelbevezetés 2 db Pg 16 méretű tömszelencén keresztül lehetséges, de ISO M20 mérethez használható a DE9RA620 típusú adapter.
Műszaki szempontból az XPER3110D lábkapcsoló kiemelkedő paraméterekkel rendelkezik: 15 millió kapcsolási ciklus mechanikai élettartam, 3 A névleges üzemi áram 240 V-on AC-15 kategóriában (A300), illetve 0,27 A 250 V-on DC-13 kategóriában (Q300). A szigetelési feszültség 500 V 3-as szennyezettségi fokozat mellett (IEC 60947-1, NF C 20-040 C csoport, VDE 0110 C csoport szerint), illetve 300 V az UL 508 és CSA C22.2 No 14 szabványok szerint. A lökőfeszültség állóság 6 kV (IEC 60947-1). A zárlatvédelem 10 A-es gG típusú olvadóbiztosítóval biztosítható az IEC 60947-5-1 és VDE 0660-200 szerint. Különböző feszültségszinteken és terhelési tényezők mellett a termék 5 millió kapcsolási ciklust garantál: 10 W DC-13 24 V-on, 7 W DC-13 48 V-on, és 4 W DC-13 120 V-on, 0,5-ös terhelési tényező mellett, 60 ciklus/perc alatti működtetési gyakoriság esetén.
A lábkapcsoló védettsége kiemelkedő, IP66 az IEC 60529 szerint (por ellen teljesen védett, nagynyomású vízsugár ellen védett), valamint IP669 minősítéssel is rendelkezik. Környezeti működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklete -40°C és +70°C között. Kiváló rezgésállóság (15 gn, 10-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint) és ütésállóság (150 gn az NF E 09-031, illetve 20 gn az IEC 60068-2-27 szerint) jellemzi. A termék az I. túlfeszültségi kategóriába tartozik az IEC 61140 és az NF C 20-030 szabványok szerint. Az XPER3110D dupla lábkapcsoló nettó tömege 5,92 kg.
Schneider Electric Harmony XPE - XPER3110D - lábkapcsoló, 2 pedálos, 1 fokozatú, 2x 1NO+2NC, védőtetővel, fém, narancssárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XPE
Termék típusa: Lábkapcsoló
Anyag: Fém
Lábkapcsoló típusa: Dupla lábkapcsoló
Rövid típusnév: XPER
Tartozék: Védőtető
Működtető mechanizmus: Működtető mechanizmus nélkül
Érintkező működése: 1 lépcsős
Érintkezők típusa és összetétele: 2 x 2 NC + 1 NO
Szín: Narancssárga
Kiegészítő jellemzők
Pozitív nyitás: IEC 60947-5-1 K függelék szerint megfelelő
Csatlakozások - kapcsok: Csavaros kapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csatlakozások - kapcsok: Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbevezetés: 2 menetes nyílás Pg 16 tömszelencéhez
Mechanikai élettartam: 15000000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
Névleges üzemi áram: 0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függelék szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fokozat) az NF C 20-040 C csoport szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fokozat) a VDE 0110 C csoport szerint
Névleges szigetelési feszültség: 300 V az UL 508 szerint
Névleges szigetelési feszültség: 300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm az IEC 60255-7 3. kategória szerint
Maximális ellenállás a kapcsok között: 25 MOhm az NF C 93-050 A módszer szerint
Zárlatvédelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Zárlatvédelem: 10 A gG típusú olvadóbiztosító a VDE 0660-200 szerint
Fizikai jellemzők
Nettó tömeg: 5,92 kg
Környezeti jellemzők
Szabványok: NF E 09-031
Terméktanúsítványok: FIMKO
Védőkezelés: TC
Működési környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 gn az NF E 09-031 szerint
Ütésállóság: 20 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: I. osztály az IEC 61140 szerint
Túlfeszültségi kategória: I. osztály az NF C 20-030 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint
IP védelmi fokozat: IP669 az IEC 60529 szerint
