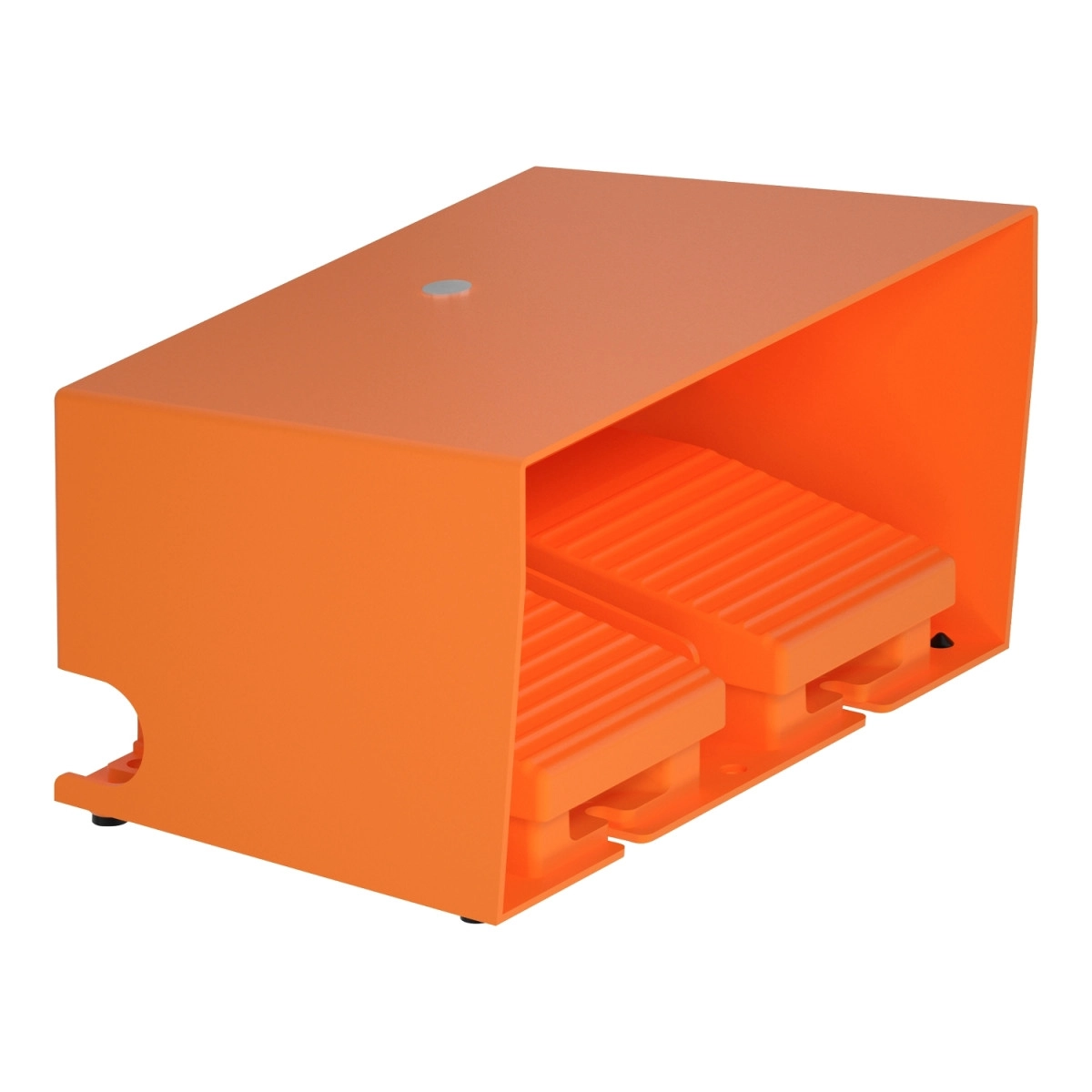

A Schneider Electric Harmony XPE XPER3100D egy professzionális minőségű, kettős, narancssárga színű, fém lábkapcsoló, amely védőfedéllel rendelkezik a véletlen működtetés elkerülése érdekében. Ez a termék ideális választás olyan ipari környezetbe, ahol lábbal történő vezérlésre van szükség, miközben a kezek szabadon maradhatnak más feladatok elvégzésére.
A XPER3100D lábkapcsoló kiváló műszaki paraméterekkel rendelkezik, amelyek biztosítják a hosszú élettartamot és megbízható működést még a legigényesebb ipari alkalmazásokban is. A készülék 1 lépcsős működtetésű, és két érintkezőkészlettel van felszerelve, amelyek mindegyike 1 NC (alaphelyzetben zárt) és 1 NO (alaphelyzetben nyitott) kontaktusból áll. A pozitív nyitás funkcióval rendelkezik, amely megfelel az IEC 60947-5-1 szabvány K függelékének, biztosítva a biztonságos lekapcsolást minden körülmény között.
A Harmony XPE lábkapcsoló kiemelkedő védelmi szinttel rendelkezik: IP66 és IP669 védettségi fokozata biztosítja a por elleni teljes védelmet és a nagy nyomású vízsugár elleni védelmet is. A termék szélsőséges környezeti feltételek között is megbízhatóan működik, -25°C és +70°C közötti üzemi hőmérséklettartománnyal, valamint kiváló rezgés- és ütésállósággal rendelkezik (15 gn rezgésállóság 10-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, és 150 gn ütésállóság az NF E 09-031 szabvány szerint). A csatlakozás csavaros kapcsokkal történik, amelyek lehetővé teszik egy darab 2,5 mm² vagy két darab 1,5 mm² vezeték bekötését, kábelbevezetésre pedig 2 db Pg 16 méretű tömszelence-bemenet áll rendelkezésre. ISO M20 mérethez a DE9RA620 adapter használható.
A XPER3100D névleges üzemi árama 3A 240V AC-15 alkalmazási kategóriában (A300), illetve 0,27A 250V DC-13 kategóriában (Q300) az IEC 60947-5-1 szabvány A függeléke szerint. A névleges szigetelési feszültség 500V (3-as szennyezettségi fokozat) az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport előírásai szerint, míg 300V az UL 508 és CSA C22.2 No 14 szerint. A termék mechanikai élettartama kiemelkedő, 15.000.000 ciklus, ami hosszú távú, megbízható üzemeltetést biztosít. Rövidzárlat elleni védelemre 10A gG típusú olvadóbiztosító használata javasolt az IEC 60947-5-1 és VDE 0660-200 szabványok szerint. Különböző üzemi teljesítményszintek állnak rendelkezésre DC-13 alkalmazási kategóriában, alacsony működtetési gyakoriságnál (<60 ciklus/perc): 10W 24V-on, 7W 48V-on és 4W 120V-on, mindegyik 5.000.000 ciklusra garantálva, 0,5-ös terhelési tényező mellett az IEC 60947-5-1 C függeléke szerint.
Schneider Electric Harmony XPE - XPER3100D - lábkapcsoló, két pedálos, 1 fokozatú, 2x 1NO+1NC, védőtetővel, fém, narancssárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XPE
Termék típusa: Lábkapcsoló
Anyag: Fém
Lábkapcsoló típusa: Kettős lábkapcsoló
Eszköz rövid neve: XPER
Tartozék: Védőtető
Működtető mechanizmus: Működtető mechanizmus nélkül
Érintkező működése: 1 lépcsős
Érintkezők típusa és összetétele: 2 x (1 NC + 1 NO)
Szín: Narancssárga
Kiegészítő jellemzők
Pozitív nyitás: Az IEC 60947-5-1 K függeléknek megfelelően
Csatlakozások - kapcsok: Csavaros kapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbevezetés: 2 Pg 16 méretű tömszelence bemenet
Mechanikai élettartam: 15000000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függelékének megfelelően
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fokozat) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fokozat) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm az IEC 60255-7 3-as kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosító a VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban: 10 W DC-13, működtetési gyakoriság <60 ciklus/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
4 W DC-13, működtetési gyakoriság <60 ciklus/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
7 W DC-13, működtetési gyakoriság <60 ciklus/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Fizikai jellemzők: B
(11-12)NC
(13-14)NO
Környezeti jellemzők
Szabványok: NF E 09-031
Terméktanúsítványok: FIMKO
Védőkezelés: TC
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 gn az NF E 09-031 szerint
20 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: I. osztály az IEC 61140 szerint
I. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP669 az IEC 60529 szerint
Méretek
Műszaki ábra: Elérhető a termékadatlapon
