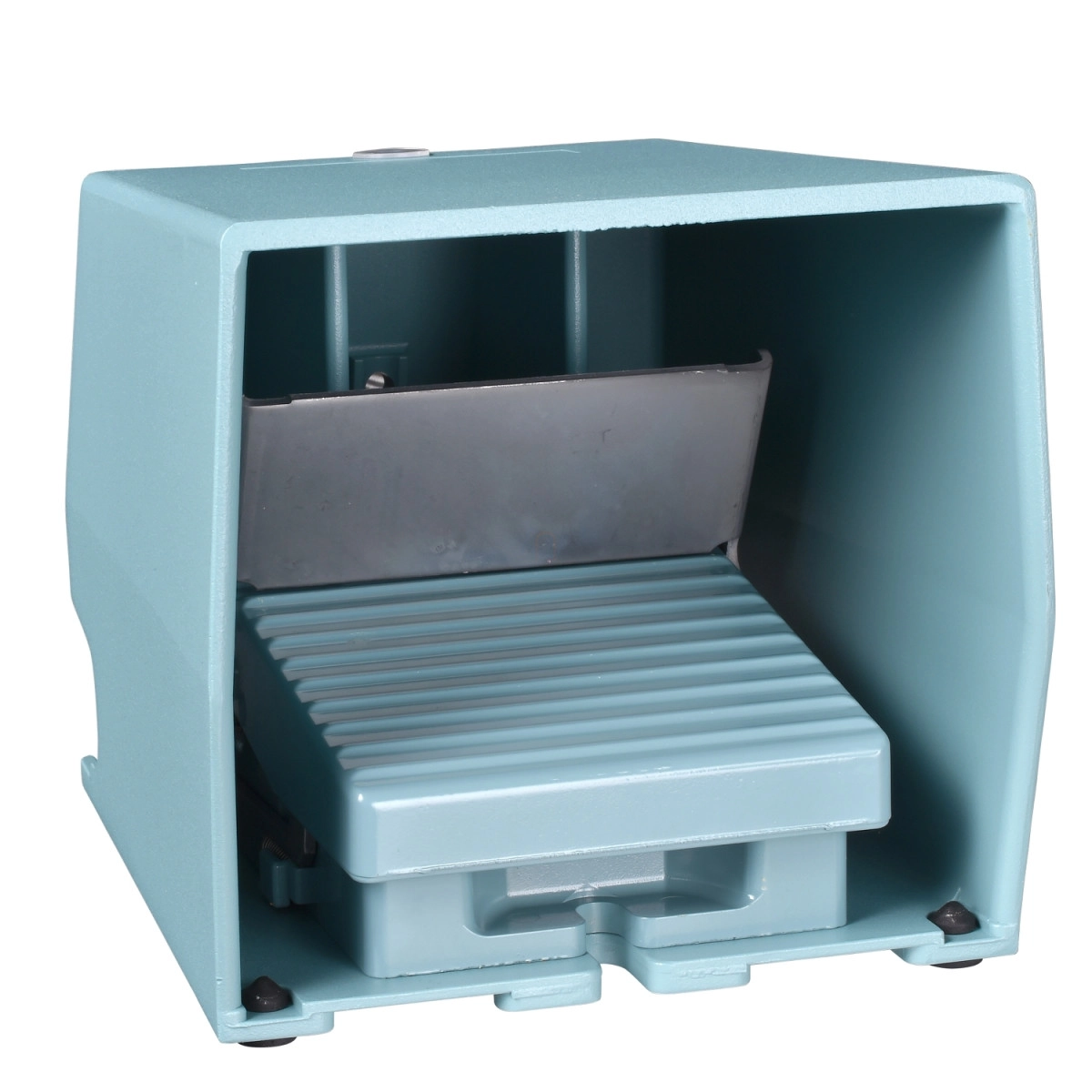

A Schneider Electric Harmony XPE termékcsaládhoz tartozó XPEM529 típusú lábkapcsoló egy sokoldalúan használható, ipari minőségű vezérlőeszköz, amely kiválóan alkalmazható különböző ipari környezetekben. Ez a fémből készült, kék színű egypedálos lábkapcsoló védőtetővel és kioldó mechanizmussal rendelkezik, ami megakadályozza a véletlen működtetést, növelve ezzel a biztonságot és a megbízhatóságot a mindennapi használat során.
Az XPEM529 lábkapcsoló 1 lépcsős, analóg kimenettel ellátott változat, amely 2 NC + NO érintkezővel rendelkezik. A kapcsoló megfelel a pozitív nyitás követelményeinek, az IEC 60947-5-1 K melléklete szerint. Tápfeszültség tartománya 24-48V DC között van, míg a tápfeszültség határai 19-58V között mozognak. Terhelés nélküli áramfelvétele mindössze 4 mA. A kimeneti áram drift értéke -25°C és 70°C között -12% és 2% között változik, míg 0°C és 50°C között -6% és 2% között alakul, ami stabil működést biztosít változó hőmérsékleti körülmények között is.
A csatlakozások tekintetében az XPEM529 csavaros kapocsterminálokkal van ellátva, amelyek képesek befogadni maximum 1 x 2,5 mm² vagy 2 x 1,5 mm² vezetékeket, kábelvéggel vagy anélkül. A kábel bevezetéshez 2 db Pg 16 méretű tömszelence számára előkészített nyílás áll rendelkezésre. A mechanikai élettartam kiemelkedő, 15 millió kapcsolási ciklus. A névleges üzemi áram 3A 240V AC-15 kategóriában (A300), illetve 0,27A 250V DC-13 kategóriában (Q300) az IEC 60947-5-1 A melléklete szerint. A névleges szigetelési feszültség 500V 3-as szennyezettségi fokozatnál, összhangban az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport előírásaival, valamint 300V az UL 508 és CSA C22.2 No 14 szabványok szerint. A névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint. A terminálok közötti maximális ellenállás 25 MOhm az IEC 60255-7 3-as kategória és az NF C 93-050 A módszere szerint. Rövidzárlat elleni védelem 10A-es gG típusú olvadóbiztosítékkal megoldható, az IEC 60947-5-1 és VDE 0660-200 szabványoknak megfelelően.
A névleges működési teljesítmény DC-13 üzemmódban változik a feszültségszint függvényében: 24V-nál 10W, 48V-nál 7W, 120V-nál pedig 4W, mindhárom esetben <60 ciklus/perc működési frekvencia és 0,5-ös terhelési tényező mellett, 5 millió kapcsolási ciklusra. Az IP védettségi besorolás IP66 és IP669 az IEC 60529 szerint, ami kiváló védettséget biztosít por és nagynyomású vízsugár ellen. A vibráció-állóság 15 gn (f= 10-500 Hz) az IEC 60068-2-6 szerint, míg az ütésállóság 150 gn az NF E 09-031 és 20 gn az IEC 60068-2-27 szabványoknak megfelelően. Működési hőmérséklet-tartománya -25°C-tól +70°C-ig, tárolási hőmérséklet-tartománya pedig -40°C-tól +70°C-ig terjed, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett.
Schneider Electric Harmony XPE - XPEM529 - lábkapcsoló, 1 fokozatú analóg kimenettel, 1NO+2NC, védőtetővel, fém, kioldóval, kék műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XPE
Terméktípus: Lábkapcsoló
Anyag: Fém
Lábkapcsoló típusa: Egypedálos lábkapcsoló
Eszköz rövid neve: XPEM
Tartozékok: Védőtető
Kioldó mechanizmus: Kioldó mechanizmussal
Érintkezés működése: 1 lépcsős analóg kimenettel
Érintkezők típusa és összetétele: 2 NC + NO
Szín: Kék
Kiegészítő adatok
Pozitív nyitás: IEC 60947-5-1 K melléklete szerint
Névleges tápfeszültség: 24...48 V DC
Tápfeszültség határok: 19...58 V
Áramfelvétel: 4 mA terhelés nélkül
Kimeneti áram drift: -12...2 % -25...70 °C-on
-6...2 % 0...50 °C-on
Csatlakozások - terminálok: Csavaros kapocsterminal, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapocsterminal, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábel bevezetés: 2 bemenet Pg 16 tömszelence számára
Mechanikai élettartam: 15 000 000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A melléklete szerint
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fokozat) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fokozat) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Terminálok közötti maximális ellenállás: 25 MOhm az IEC 60255-7 3-as kategória szerint
25 MOhm az NF C 93-050 A módszere szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosíték a VDE 0660-200 szerint
Környezet
Szabványok: NF E 09-031
Termék tanúsítványok: CSA, FIMKO
Védő kezelés: TC
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Vibráció ellenállás: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 gn az NF E 09-031 szerint
20 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: I. osztály az IEC 61140 szerint
I. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP669 az IEC 60529 szerint
