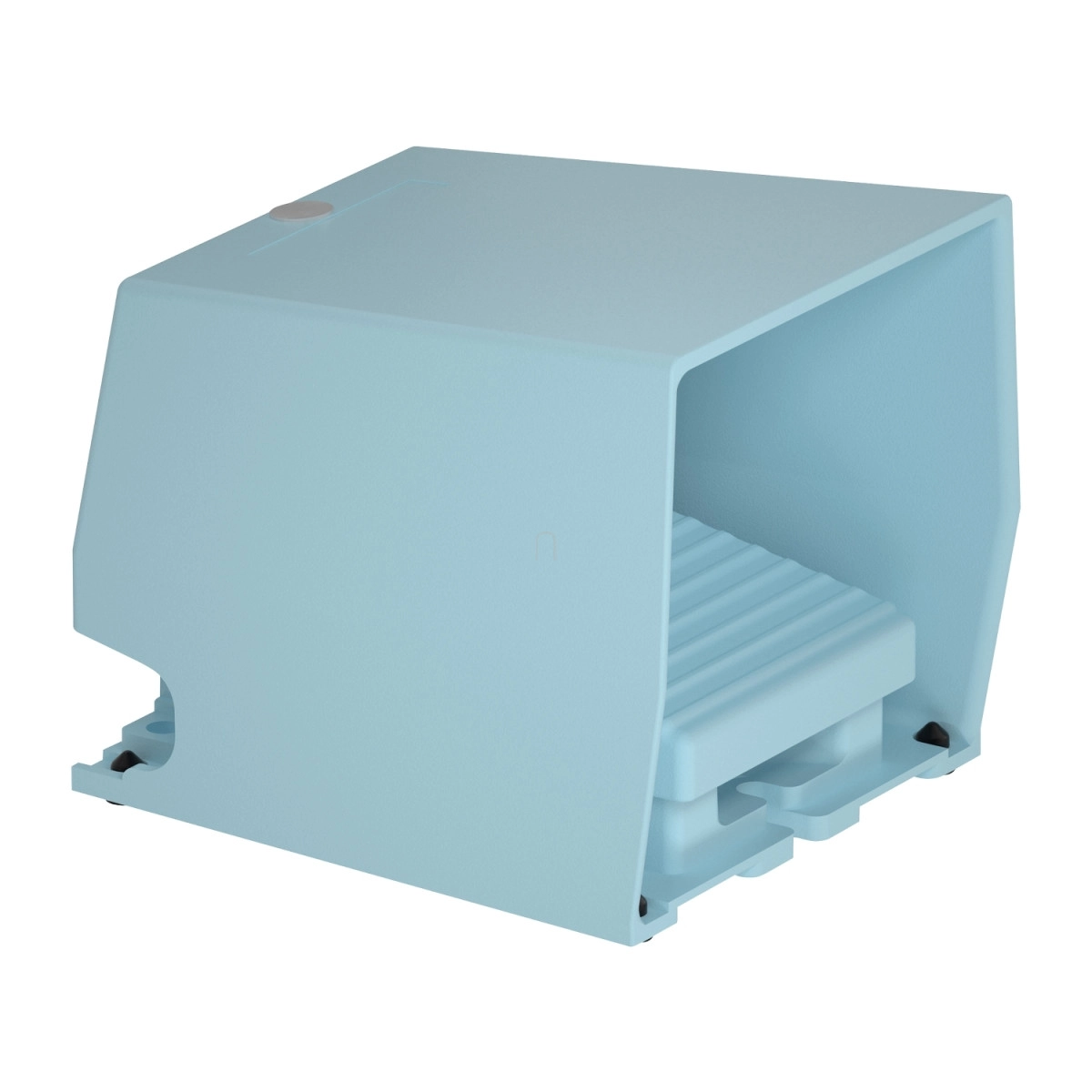

A Schneider Electric Harmony XPE termékcsaládba tartozó XPEM510 egy kiváló minőségű, ipari környezetbe tervezett, egyetlen lépcsős lábkapcsoló, amely kimagasló teljesítményt és megbízhatóságot kínál a mindennapos ipari alkalmazásokhoz. A robusztus fém szerkezet és a kék színű kialakítás nemcsak esztétikus megjelenést biztosít, hanem kiváló tartósságot és ellenállóképességet is garantál a legkeményebb ipari körülmények között is.
Ez a lábkapcsoló kioldó mechanizmussal és védőtetővel rendelkezik, amelyek segítenek megelőzni a véletlenszerű működtetést, így növelve a biztonságot. A készülék egyetlen fokozatú működési mechanizmussal és 1NC+1NO kontaktus összetétellel rendelkezik, ami sokoldalú kapcsolási lehetőségeket biztosít különféle vezérlési rendszerekben. Az IP66-os védettségi szint garantálja, hogy a kapcsoló tökéletesen védett a por és az erős vízsugár ellen, valamint az IP669 bizonyítja magas nyomású víz elleni védettségét is, így ideális választás nedves vagy poros környezetben történő alkalmazáshoz.
A Harmony XPE XPEM510 lábkapcsoló műszaki paraméterei között említésre méltó a rendkívüli, 15 millió ciklusos mechanikai élettartama, amely hosszú távú és gyakori használat mellett is biztosítja a megbízható működést. A kapcsoló névleges üzemi árama AC-15 kategóriában 3A 240V-on, míg DC-13 kategóriában 0,27A 250V-on az IEC 60947-5-1 szabvány A függeléke szerint. A termék 500V szigetelési feszültséggel rendelkezik (3-as szennyezettségi fokozat) az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport szerint, valamint 300V az UL 508 és CSA C22.2 No 14 szabványok szerint. A névleges impulzus-állósági feszültsége 6 kV az IEC 60947-1 szerint, ami kiváló túlfeszültség elleni védelmet nyújt. A maximális ellenállás a csatlakozók között 25 MOhm az IEC 60255-7 3. kategória és NF C 93-050 A módszer szerint.
A lábkapcsoló csatlakoztatása egyszerű és rugalmas: csavaros kapcsokkal rendelkezik, amelyek ≤ 1 x 2,5 mm² vagy ≤ 2 x 1,5 mm² kábelvégeket fogadnak kábelszorítóval vagy anélkül. A készüléken 2 db Pg 16 kábel tömszelence menetes bemenet található, ISO M20 esetén DE9RA620 adapter használandó. A termék -25...70°C üzemi hőmérséklet-tartományban működik, és -40...70°C között tárolható. Rezgésállósága 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 150 gn az NF E 09-031 és 20 gn az IEC 60068-2-27 szerint. A Schneider Electric XPEM510 lábkapcsoló megfelel a CSA és FIMKO tanúsítványok követelményeinek, valamint I. osztályú túlfeszültségi kategóriába tartozik az IEC 61140 és NF C 20-030 szerint.
Schneider Electric Harmony XPE - XPEM510 - lábkapcsoló, 1 fokozatú, 1NO+1NC, védőtetővel, fém, kioldóval, kék műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XPE
Termék típusa: Lábkapcsoló
Anyag: Fém
Lábkapcsoló típusa: Egy lábkapcsoló
Eszköz rövid neve: XPEM
Mellékelt felszerelés: Védőtető
Kioldó mechanizmus: Kioldó mechanizmussal
Kontaktus működtetése: 1 lépés
Kontaktusok típusa és összetétele: 1 NC + 1 NO
Szín: Kék
Kiegészítő jellemzők
Pozitív nyitás: IEC 60947-5-1 K függeléknek megfelelően
Csatlakozások - kivezetések: Csavaros szorító, ≤ 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros szorító, ≤ 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbemenet: 2 menetes bemenet Pg 16 kábelcsatlakozóhoz
Mechanikai élettartam: 15000000 ciklus
Névleges üzemi áram: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függeléknek megfelelően
Névleges szigetelési feszültség: 500 V (3. szennyeződési fokozat) az IEC 60947-1 szerint
500 V (3. szennyeződési fokozat) az NF C 20-040 C csoport szerint
500 V (3. szennyeződési fokozat) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a csatlakozók között: 25 MOhm az IEC 60255-7 3. kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A-es gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
10 A-es gG típusú olvadóbiztosíték a VDE 0660-200 szerint
Környezeti jellemzők
Szabványok: NF E 09-031
Termék tanúsítványok: CSA, FIMKO
Védőkezelés: TC
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 150 gn az NF E 09-031 szerint
20 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: I. osztály az IEC 61140 szerint
I. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP669 az IEC 60529 szerint
