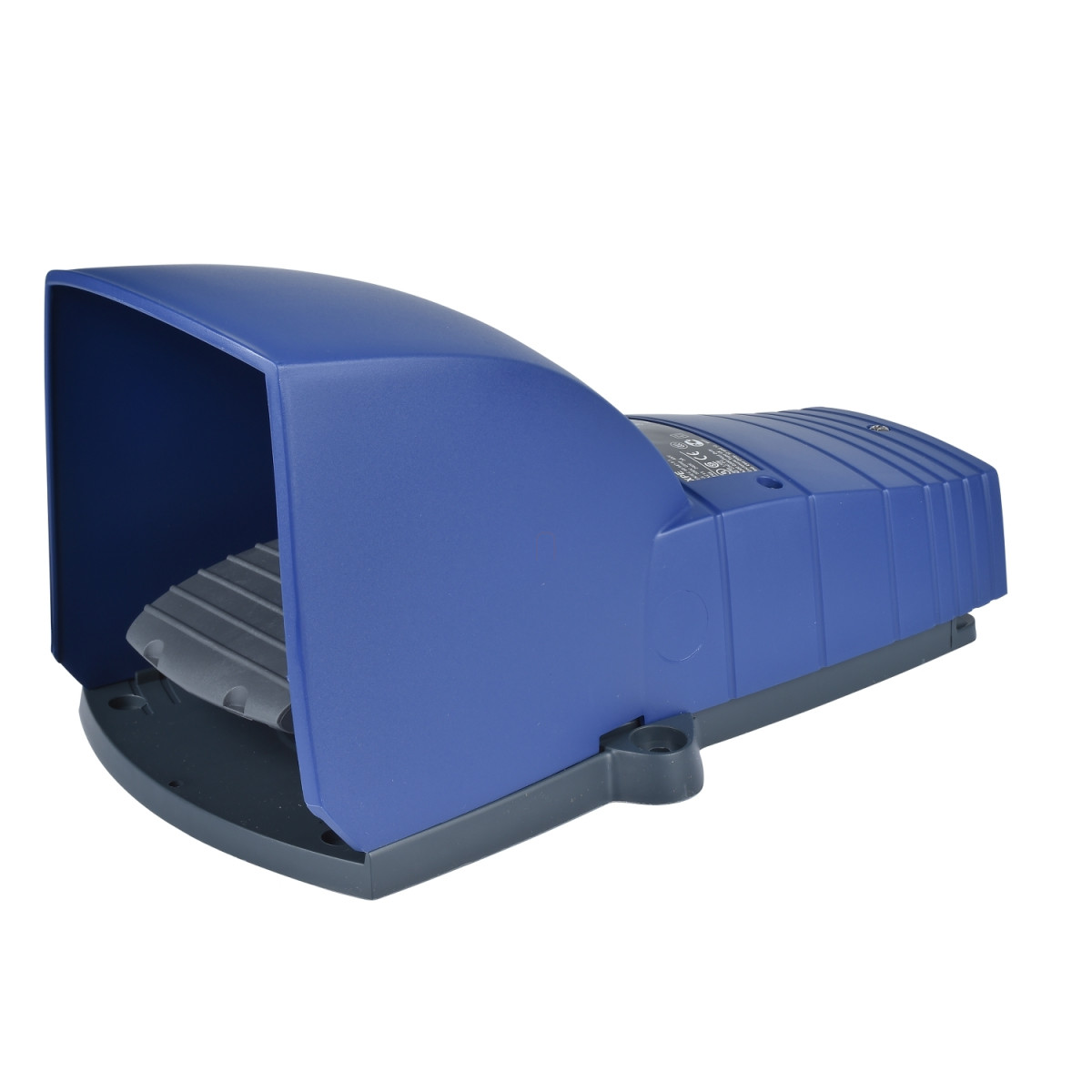

A Schneider Electric Harmony XPE termékcsaládhoz tartozó XPEB510 lábkapcsoló egy professzionális ipari alkalmazásokhoz tervezett, megbízható kapcsolóeszköz, amely kiváló minőségével és tartósságával tűnik ki a versenytársak közül. Ez a kék színű, műanyag házas lábkapcsoló ideális választás olyan környezetben, ahol a kéz nélküli működtetés szükséges, például gépek, berendezések vezérléséhez, ahol a kezelő keze más feladatokat végez, vagy védőkesztyűt visel.
Az XPEB510 típusú lábkapcsoló egylépcsős működésű, védőtetővel ellátott kivitel, amely megakadályozza a véletlen működtetést. Rendelkezik kioldó mechanizmussal, és érintkezői 1NC+1NO (1 nyitó és 1 záró) konfigurációban vannak elrendezve. Az IP66-os védettségi szint kiváló védelmet biztosít por és erős vízsugár ellen, így a kapcsoló nedves vagy poros környezetben is megbízhatóan működik. A termék pozitív nyitással rendelkezik az IEC 60947-5-1 K függelékének megfelelően, ami biztonsági alkalmazásokban különösen fontos.
Műszaki szempontból a Harmony XPE lábkapcsoló kiemelkedő paraméterekkel rendelkezik: névleges üzemi árama 3 A 240 V AC-15 kategóriában, valamint 0,27 A 250 V DC-13 kategóriában. Névleges szigetelési feszültsége 500 V (3-as szennyezettségi fokozat) az IEC 60947-1, NF C 20-040 C csoport és VDE 0110 C csoport szerint, illetve 300 V az UL 508 és CSA C22.2 No 14 szabványoknak megfelelően. Névleges lökőfeszültség-állósága 6 kV az IEC 60947-1 szerint. A kapocsponton keresztüli maximális ellenállás 25 MOhm az IEC 60255-7 3. kategória és NF C 93-050 A módszer szerint. Rövidzárlat elleni védelemként 10 A-es gG típusú olvadóbiztosíték alkalmazandó. A mechanikai élettartama lenyűgöző, 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál.
A Schneider Electric XPEB510 lábkapcsoló széleskörű tanúsítványokkal rendelkezik, beleértve a CSA és UL jóváhagyásokat is. Üzemi hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklet-tartománya -40°C és +70°C között. Ellenáll a vibráció hatásainak 5 gn (f= 10...500 Hz) értékig az IEC 60068-2-6 szerint, és a 30 gn ütésállósággal rendelkezik az IEC 60068-2-27 szerint. Túlfeszültség kategóriája Class II az IEC 61140 és NF C 20-030 szerint. A csatlakozás csavaros kapocsterminállal történik, amely alkalmas maximum 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékhez, kábelvéggel vagy anélkül. Méreteit tekintve kompakt kialakítású, így könnyen beilleszthető különböző alkalmazási környezetekbe.
Schneider Electric Harmony XPE - XPEB510 - lábkapcsoló, 1 fokozatú, 1NO+1NC, védőtetővel, műanyag, kioldóval, kék műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XPE
Termék vagy komponens típus: Lábkapcsoló
Anyag: Műanyag
Lábkapcsoló típus: Egyedülálló lábkapcsoló
Eszköz rövid neve: XPEB
Mellékelt felszerelés: Védőtető
Kioldó mechanizmus: Kioldó mechanizmussal
Érintkező működés: 1 fokozat
Érintkező típusa és összetétele: 1 NC + 1 NO
Szín: Kék
Kiegészítő adatok
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Csatlakozások - kapcsok: Csavaros kapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Mechanikai élettartam: 10000000 ciklus
Névleges üzemi áram:
3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függeléknek megfelelően
Névleges szigetelési feszültség:
500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fokozat) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fokozat) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsokon keresztül:
25 MOhm az IEC 60255-7 3. kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem:
10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
10 A gG típusú olvadóbiztosíték a VDE 0660-200 szerint
Környezeti adatok
Terméktanúsítványok: CSA, UL
Védőkezelés: TH
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláshoz: -40...70 °C
Vibrációállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória:
Class II az IEC 61140 szerint
Class II az NF C 20-030 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
Szabványok
NF E 09-031
