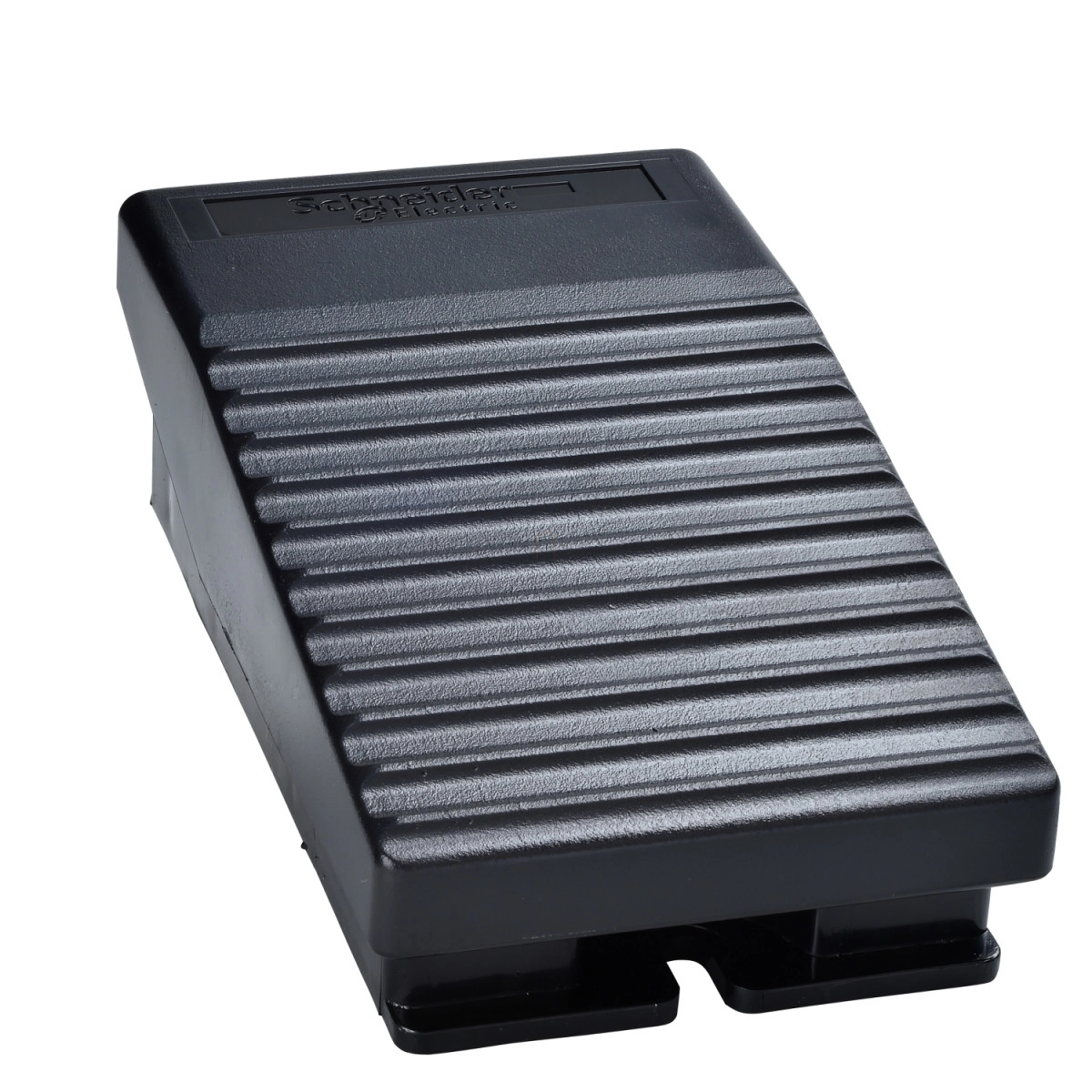

A Schneider Electric Harmony XPE termékcsaládba tartozó XPEA111 egy professzionális minőségű egyetlen lábkapcsoló, amely kiváló megoldást nyújt ipari környezetben használt berendezések vezérléséhez. Ez a műanyag házas, fekete színű lábkapcsoló fedél nélküli kivitelben készült, és egyszerű, megbízható működést biztosít különböző alkalmazásokban.
Az XPEA111 lábkapcsoló 1 lépéses működési mechanizmussal és 2 NC + NO érintkezővel rendelkezik, így rugalmas kapcsolási lehetőségeket kínál. A készülék pozitív nyitással rendelkezik, amely megfelel az IEC 60947-5-1 szabvány K függelékének, biztosítva a biztonságos működést kritikus alkalmazásokban is. Az IP43-as védettségi szint megfelelő védelmet nyújt por és fröccsenő víz ellen az IEC 60529 szabvány szerint.
A termék kiváló elektromos teljesítményt kínál, 3 A névleges üzemi áramerősséggel 240 V AC-15 kategóriában, A300 besorolással, valamint 0,27 A áramerősséggel 250 V DC-13 kategóriában, Q300 besorolással az IEC 60947-5-1 szabvány A függeléke szerint. A névleges szigetelési feszültség 500 V (3-as szennyezettségi fok), az impulzus állóképesség 6 kV az IEC 60947-1 szabvány szerint. A készülék rövidzárlat elleni védelméről 10 A-es gG típusú olvadóbiztosítéknak kell gondoskodnia az IEC 60947-5-1 és VDE 0660-200 szabványoknak megfelelően.
A lábkapcsoló csatlakozása csavaros kapcsokkal történik, amelyek lehetővé teszik maximum 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezeték csatlakoztatását kábelcséve nélkül vagy azzal. A kábelbevezetéshez 1 egyszerű nyílás található M20-as kábelátvezetéshez és 1 egyszerű nyílás M16-os kábelátvezetéshez. A termék mechanikai tartóssága figyelemreméltó, 2 000 000 működési ciklust biztosít.
Az XPEA111 lábkapcsoló széles hőmérsékleti tartományban használható: működési környezeti hőmérséklet -25...+55 °C, tárolási hőmérséklet -40...+70 °C. A termék ellenáll az 5 gn mértékű rezgésnek (f= 10...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint a 25 gn értékű ütésnek az IEC 60068-2-27 szabvány szerint. Túlfeszültség kategóriája Class II az IEC 61140 és NF C 20-030 szabványok szerint. Mindezek a tulajdonságok együttesen egy rendkívül megbízható és tartós terméket eredményeznek, amely ideális választás ipari alkalmazásokhoz, ahol a biztonság és a megbízhatóság kiemelkedően fontos.
Schneider Electric Harmony XPE - XPEA111 - lábkapcsoló, 1 fokozatú, 1NO+2NC, védeőtető nélkül, műanyag, fekete műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XPE
Terméktípus: Lábkapcsoló
Anyag: Műanyag
Lábkapcsoló típus: Egyetlen lábkapcsoló
Eszköz rövid neve: XPEA
Működtető mechanizmus: Kioldó mechanizmus nélkül
Kontaktus működés: 1 lépés
Érintkezők típusa és összetétele: 2 NC + NO
Szín: Fekete
Kiegészítő adatok
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Csatlakozások - kapcsok: Csavaros szorítókapocs, <= 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros szorítókapocs, <= 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábel bemenet: 1 egyszerű nyílás M20 kábelátvezetőhöz
1 egyszerű nyílás M16 kábelátvezetőhöz
Mechanikai élettartam: 2000000 ciklus
Névleges üzemi áram [Ie]: 3 A, 240 V, AC-15, A300
0,27 A, 250 V, DC-13, Q300 az IEC 60947-5-1 A függeléke szerint
Névleges szigetelési feszültség [Ui]: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
500 V (3-as szennyezettségi fok) az NF C 20-040 C csoport szerint
500 V (3-as szennyezettségi fok) a VDE 0110 C csoport szerint
300 V az UL 508 szerint
300 V a CSA C22.2 No 14 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Maximális ellenállás a kapcsok között: 25 MOhm az IEC 60255-7 3. kategória szerint
25 MOhm az NF C 93-050 A módszer szerint
Rövidzárlat elleni védelem: 10 A olvadóbiztosíték gG típus az IEC 60947-5-1 szerint
10 A olvadóbiztosíték gG típus a VDE 0660-200 szerint
Névleges üzemi teljesítmény W-ban: 10 W DC-13, működési gyakoriság <60 ciklus/perc, 5000000 ciklus, 24 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
4 W DC-13, működési gyakoriság <60 ciklus/perc, 5000000 ciklus, 120 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
7 W DC-13, működési gyakoriság <60 ciklus/perc, 5000000 ciklus, 48 V, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Környezet
Szabványok: IEC 60947-5-1
Védőkezelés: TH
Működési környezeti hőmérséklet: -25…55 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 25 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
II. osztály az NF C 20-030 szerint
IP védettségi fokozat: IP43 az IEC 60529 szerint
