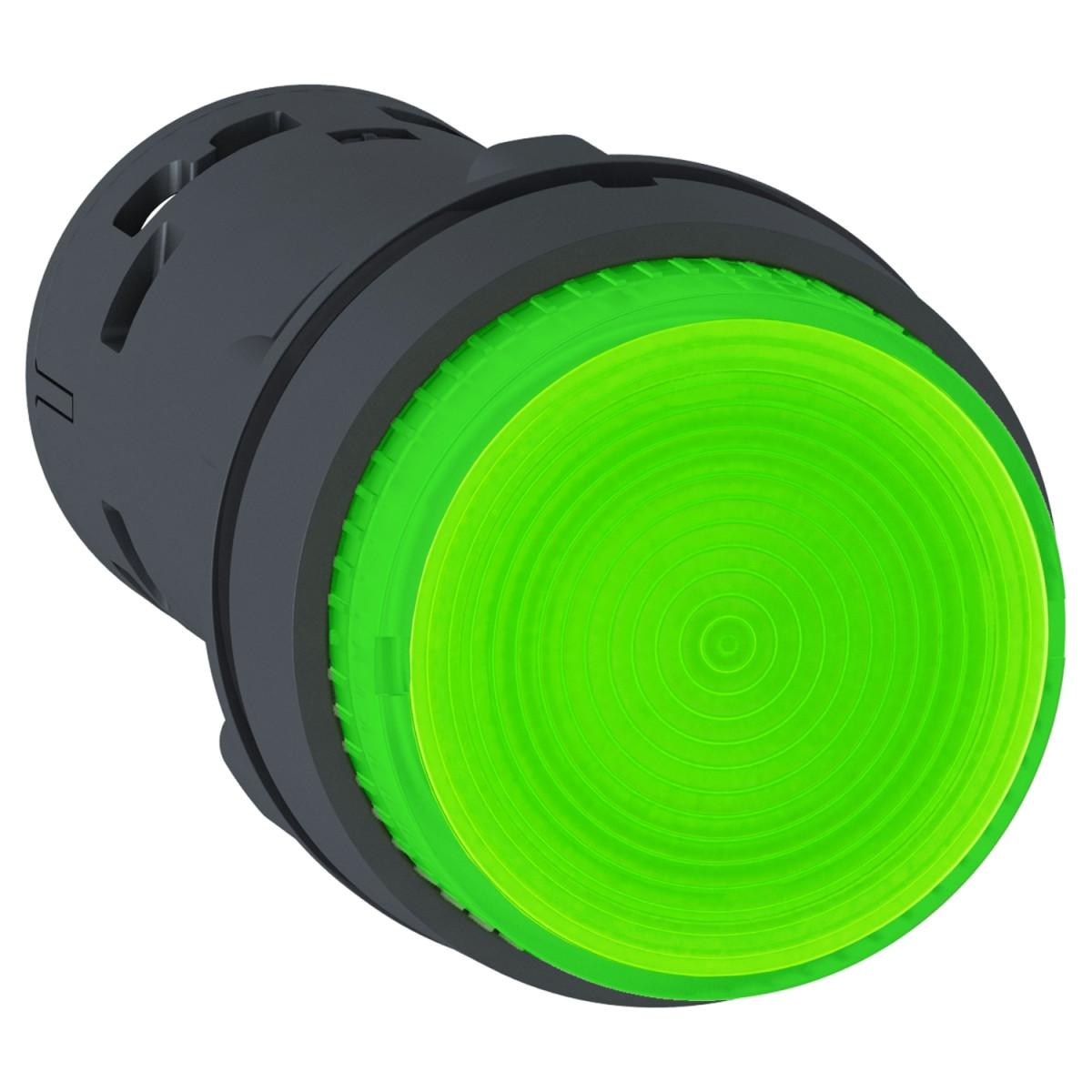

A Schneider Electric Harmony XB7 termékcsaládhoz tartozó XB7NJ0361 világító nyomógomb egy precízen kivitelezett, professzionális vezérlőelem, amely tökéletes megoldást kínál ipari környezetben használt vezérlőpanelekhez és irányítópultokhoz. Ez a zöld színű, reteszelő működésű modell 230V AC tápfeszültséggel rendelkezik, és 1NO (egy nyitó) érintkezőkonfigurációval került kialakításra.
A termék monolitikus felépítésű, kompakt méretekkel büszkélkedik: mindössze 29 mm × 29 mm frontfelület és 57,5 mm beépítési mélység jellemzi. A 22 mm-es szabványos szerelőnyílásba illeszkedik, így kompatibilis a legelterjedtebb ipari alkalmazásokkal és kezelőpanelekkel. A fej kialakítása kerek, zöld színű, kiemelkedő típusú, jelölés nélküli. A működtetés típusa nyomásra és nyomás-elengedésre reagáló (push and push-to-release), ami intuitív kezelhetőséget biztosít.
A XB7NJ0361 nyomógomb kivételes műszaki paraméterekkel rendelkezik: 250V szigetelési feszültség (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szabványnak megfelelően, és 4 kV névleges lökőfeszültség-állóság. Az üzemi áramok széles tartományában használható, beleértve 0,1A 250V DC-13 R300, 0,22A 125V DC-13 R300, 0,3A 240V AC-14 D300, vagy 0,6A 120V AC-14 D300 értékeket az IEC 60947-5-1 szabványnak megfelelően. A mechanikai élettartam lenyűgöző: 300 000 működtetési ciklus, míg az elektromos élettartam akár 1 000 000 ciklus is lehet különböző terhelési feltételek mellett. A védettségi szint IP65 az előlap felőli oldalon és IP20 a hátsó oldalon, így kitűnően alkalmas olyan környezetben is, ahol por és nedvesség elleni védelem szükséges.
A termék telepítése egyszerű: rögzítőanya segítségével történik a fejrész alatt, 2-2,4 Nm meghúzási nyomatékkal. A csatlakoztatás csavaros kapcsokkal történik, amelyek alkalmasak max. 2 × 1,5 mm² keresztmetszetű vezetékek fogadására kábelvéggel ellátva, illetve 1 × 0,34...2 × 2,5 mm² keresztmetszetű vezetékek fogadására kábelvég nélkül. A csavarfejek kialakítása többféle csavarhúzóval kompatibilis: kereszthornyos (JIS No 1, Philips no 1, pozidriv No 1), illetve lapos (4 mm és 5,5 mm) csavarhúzókkal egyaránt használható. Rövidzárlat-védelemként 4A gG típusú olvadóbiztosítékot igényel. A világítás típusa állandó (Steady), a világítóforrás izzólámpás, BA 9s foglalattal, azonban az izzó nem képezi a termék részét, azt külön kell beszerezni.
Schneider Electric Harmony XB7 - XB7NJ0361 - világító nyomógomb műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB7
Termék vagy komponens típus: Világító nyomógomb
Eszköz rövid neve: XB7
Szerelőnyílás átmérője: 22 mm
Eladási mennyiség: 10
Fényforrás: Izzólámpa (izzó nem tartozék)
Eszköz kivitele: Monolitikus termék
Kiegészítő adatok
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 57,5 mm
Kapcsok leírása ISO n°1: (13-14)NO
Eszköz rögzítése: Rögzítőlyuk - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szabványnak megfelelően
Rögzítési központ: >= 30 x 40 mm (tartólap) fém - vastagság: 1…6 mm
Rögzítési mód: Rögzítőanya a fejrész alatt: 2…2,4 N.m
Jelzőegység fejrészének alakja: Kerek
Működtető típusa: nyomógombos és nyomva-kiengedős
Működtető profilja: Zöld kiemelkedő, jelöletlen
Érintkezők típusa és összetétele: 1 NO
Érintkező működtetése: Lassú bontás
Pozitív nyitás: Nincs
Mechanikai élettartam: 300000 ciklus
Csatlakozások és elektromos adatok
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szabványnak megfelelően
Csavarfej alakja: Kereszthornyos kompatibilis JIS No 1 csavarhúzóval, Philips no 1 csavarhúzóval, pozidriv No 1 csavarhúzóval, hornyos kompatibilis lapos Ø 4 mm és Ø 5,5 mm csavarhúzóval
Rövidzárlat-védelem: 4 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szabványnak megfelelően
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szabványnak megfelelően
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szabványnak megfelelően
Névleges üzemi áram [Ie]: 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szabványnak megfelelően
Elektromos élettartam: 1000000 ciklus, DC-13, 0,3 A 24 V-nál, működési sebesség <216000 cikl/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C mellékletnek megfelelően
Jelzés típusa: Állandó
Izzófoglalat: BA 9s
Névleges tápfeszültség [Us]: 230 V AC
Tápfeszültség határértékek: 195…264 V AC
Kompatibilitási kód: XB7
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegőhőmérséklet tárolás során: -40…70 °C
Környezeti levegőhőmérséklet működés során: -25…55 °C
Villamos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szabványnak megfelelően
IP védettségi fokozat: IP20 (hátlap) az IEC 60529 szabványnak megfelelően, IP65 (előlap) az IEC 60529 szabványnak megfelelően
Burkolat típusa: Type 12, Type 3
Szabványok: IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-1
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
