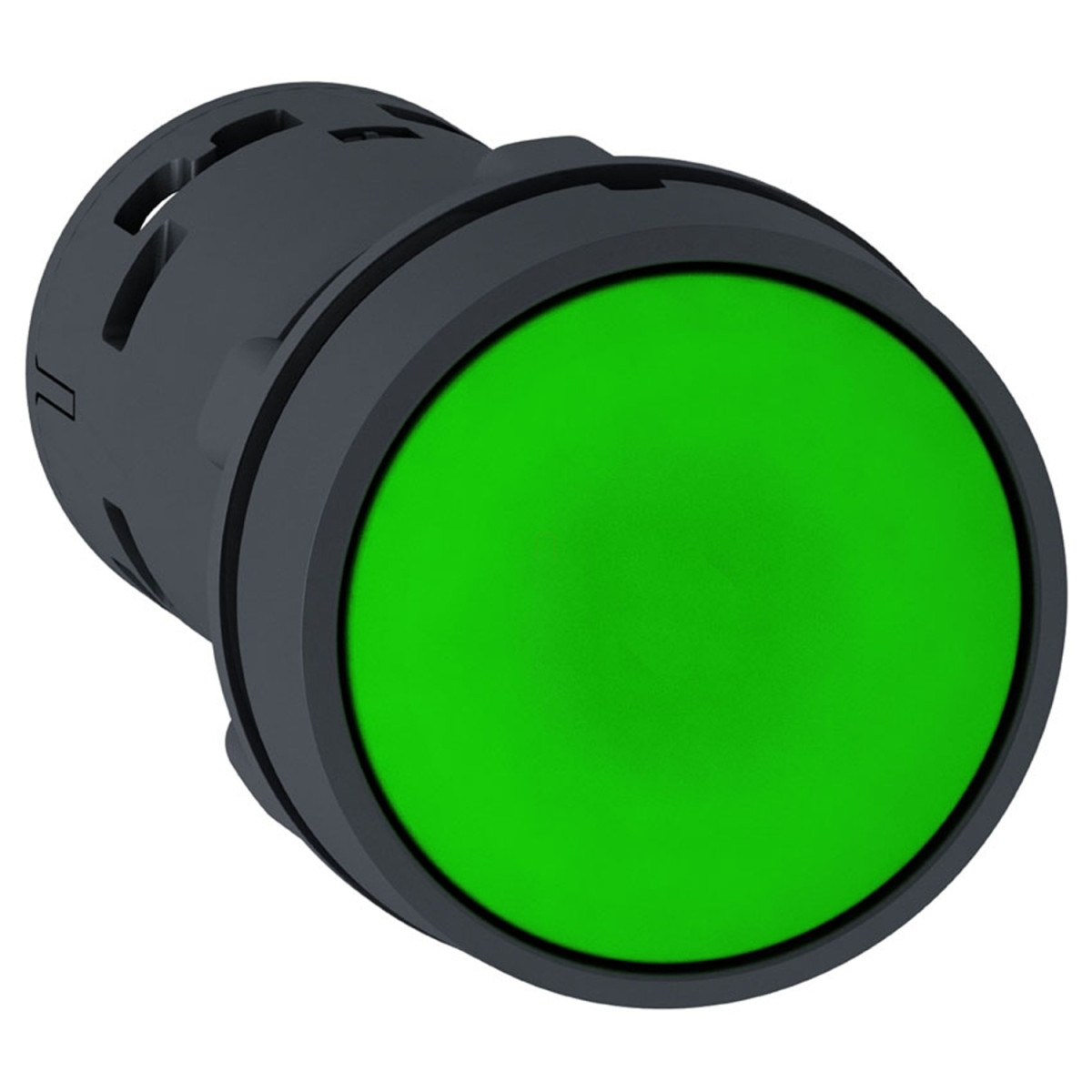

A Schneider Electric Harmony XB7 sorozatú XB7NH31 nyomógomb egy megbízható és sokoldalú ipari vezérlőelem, amely ideális különböző ipari alkalmazásokhoz és vezérlőrendszerekhez. Ez a zöld színű, műanyag kivitelű nyomógomb kiemelkedő minőséget és tartósságot kínál, miközben könnyen integrálható különböző vezérlőpanelekbe és berendezésekbe.
A termék monolitikus kialakítású, ami egyszerűbb telepítést és nagyobb megbízhatóságot biztosít. A 22 mm-es szabványos szerelési átmérőnek köszönhetően könnyen beépíthető a legtöbb ipari vezérlőpanelbe. A nyomógomb működése push and push-to-release típusú (nyomd meg a működéshez, nyomd meg újra a kioldáshoz), ami intuitív és egyszerű kezelést tesz lehetővé. A zöld színű, süllyesztett nyomófelület vizuálisan is jól elkülöníthető más vezérlőelemektől, így ideális különböző funkciók, például indítás, engedélyezés vagy jóváhagyás jelzésére. A termék jelöletlen (unmarked) kivitelben készül, így szükség esetén testreszabható címkékkel látható el a konkrét alkalmazásnak megfelelően.
A Schneider Electric Harmony XB7NH31 nyomógomb kiemelkedő műszaki paraméterekkel rendelkezik. Az IP65-ös védettség az előlapon kiváló védelmet biztosít por és vízsugár ellen, míg a hátlapon IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint. A termék 1 NO (normally open, alaphelyzetben nyitott) érintkezővel rendelkezik, amely csavarkötésű csatlakozókkal van ellátva. A csatlakozók két különböző vezetékmérettel kompatibilisek: maximum 2 x 1,5 mm² kábelvég használata esetén, illetve 1 x 0,34...2 x 2,5 mm² kábelvég nélküli használat esetén, az IEC 60947-1 szabványnak megfelelően. Ez a rugalmas csatlakozási lehetőség megkönnyíti a telepítést különböző környezetekben. A készülék mechanikai élettartama kiemelkedően magas, 300 000 működési ciklusra tervezett, ami hosszú távú, megbízható működést biztosít még intenzív használat mellett is.
A Schneider XB7NH31 nyomógomb elektromos paraméterei is figyelemreméltóak. A szigetelési feszültség (Ui) 250 V, 3-as szennyezettségi fokozat mellett az IEC 60947-1 szabványnak megfelelően. A névleges lökőfeszültség-állóság (Uimp) 4 kV, ami magas szintű túlfeszültség elleni védelmet biztosít. A névleges üzemi áram (Ie) különböző értékekkel rendelkezik az alkalmazási kategória függvényében: 0,1 A 250 V DC-13 kategória esetén, 0,22 A 125 V DC-13 esetén, 0,3 A 240 V AC-14 kategória esetén, illetve 0,6 A 120 V AC-14 esetén. Ez a sokoldalúság lehetővé teszi a nyomógomb használatát különböző elektromos terhelések mellett. Az elektromos élettartam is kiemelkedő: 1 000 000 ciklus DC-13 kategóriában 0,3 A terhelésnél 24 V feszültségen, illetve AC-15 kategóriában 0,03 A terhelésnél 230 V feszültségen vagy 0,09 A terhelésnél 240 V feszültségen. Az elektromos megbízhatóság (Λ) pedig nem haladja meg a 10^-6 értéket 17 V feszültségen és 5 mA áramerősségnél, az IEC 60947-5-4 szabványnak megfelelően.
XB7NH31 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB7
Termék típusa: Nyomógomb
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
IP védettség: IP20 (hátlap) az IEC 60529 szerint, IP65 (előlap) az IEC 60529 szerint
Jelzőegység alakja: Kerek
Működtető típusa: nyomásra működő és nyomásra kioldó
Működtető profilja: Zöld süllyesztett
Érintkezők típusa és összetétele: 1 NO
Csatlakozások és kialakítás
Csatlakozók: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,34...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Eszköz kivitele: Monolitikus termék
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 51,5 mm
Kapocskiosztás ISO n°1: (21-22)NC, (13-14)NO
Érintkezők működése: Lassú bontás
Telepítési adatok
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm, 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartólap) fém - vastagság: 1...6 mm
>= 30 x 40 mm (tartólap) műanyag - vastagság: 2...6 mm
Rögzítési mód: Rögzítőanya fej alatt: 2...2,4 Nm
Jelölés: Jelöletlen
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K függelékének megfelelően
Mechanikai és elektromos adatok
Mechanikai élettartam: 300000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú, kompatibilis JIS No 1 csavarhúzóval
Kereszthornyú, kompatibilis Philips no 1 csavarhúzóval
Kereszthornyú, kompatibilis pozidriv No 1 csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Rövidzárlat elleni védelem: 4 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Környezeti feltételek
Védelmi kezelés: TH
Tárolási környezeti léghőmérséklet: -40...70 °C
Üzemi környezeti léghőmérséklet: -25...70 °C
Túlfeszültség-kategória: II. osztály az IEC 61140 szerint
Tokozás típusa: 12-es típus, 3-as típus
Szabványok: UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CCC, GOST
Mechanikai igénybevétellel szembeni ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz alakú gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) félszinusz alakú gyorsulás esetén az IEC 60068-2-27 szerint
