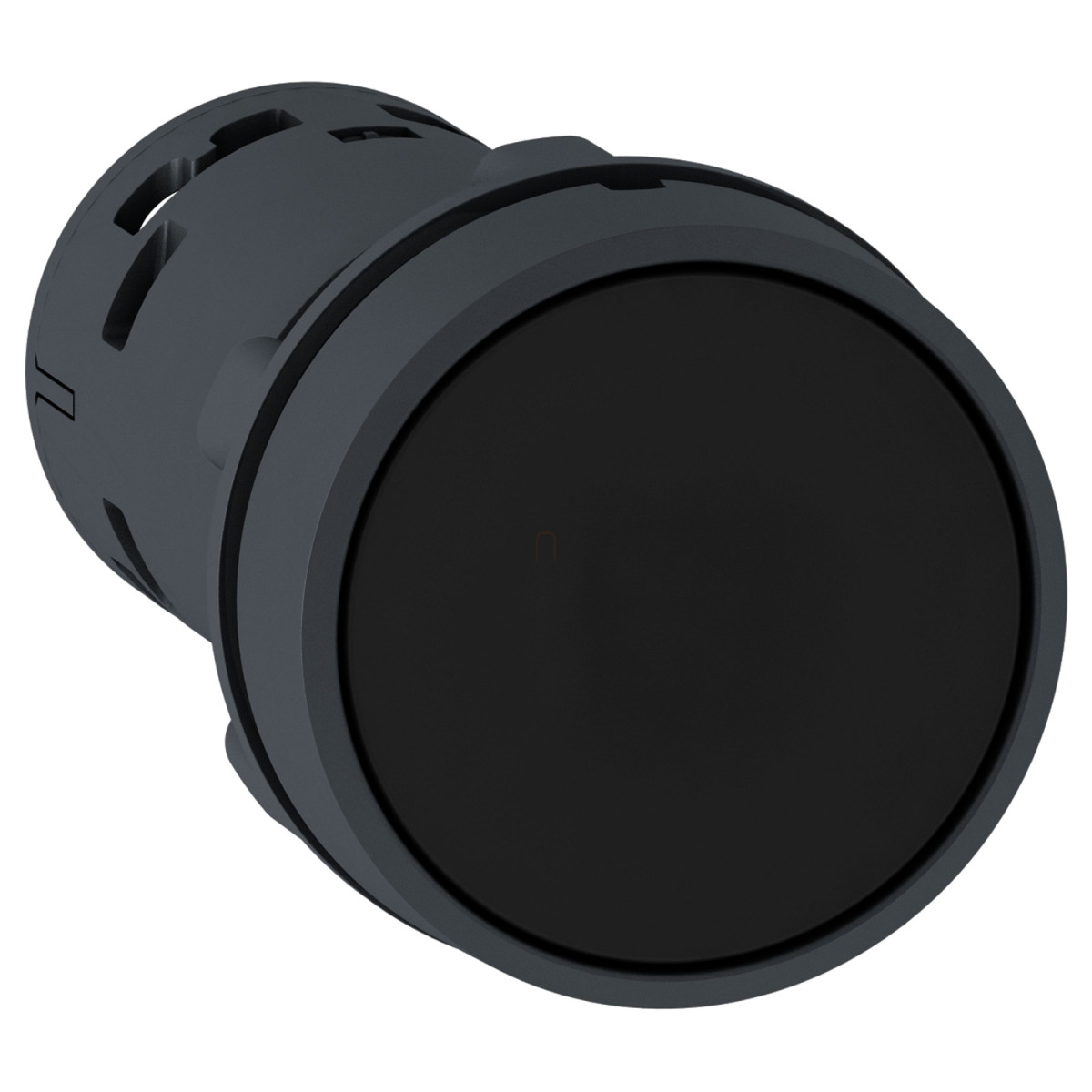

A Schneider Electric Harmony XB7NH21 egy professzionális minőségű, fekete, süllyesztett nyomógomb, amely ipari környezetben és vezérlőpaneleken való alkalmazásra készült. Ez a kerek kialakítású, 22 mm-es szerelési átmérővel rendelkező nyomógomb különösen népszerű az ipari automatizálásban és vezérlőrendszerekben, ahol megbízható és hosszú élettartamú kapcsolóelemekre van szükség.
A XB7NH21 nyomógomb a Harmony XB7 termékcsalád része, amely a Schneider Electric kiváló minőségű vezérlőeszközeinek egyik legismertebb sorozata. A monolitikus kialakítás és a nyomásra-visszaálló (push-to-release) működési elv biztosítja a megbízható működést még a legigényesebb ipari környezetben is. A termék 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, ami rugalmas felhasználást tesz lehetővé különböző vezérlési feladatokhoz. A fekete, süllyesztett kialakítású kezelőfelület nemcsak esztétikus megjelenést biztosít, hanem praktikus is, mivel megakadályozza a véletlen aktiválást.
Technikai szempontból a XB7NH21 nyomógomb számos figyelemreméltó tulajdonsággal rendelkezik. Az IP védettségi besorolása IP65 az előlapon, ami kiváló por- és nedvességállóságot biztosít, míg a hátoldalon IP20 védelemmel rendelkezik. A csatlakozás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékeket fogadhatnak kábelcsúccsal, vagy 1 x 0,34...2 x 2,5 mm² vezetékeket kábelcsúcs nélkül az IEC 60947-1 szabványnak megfelelően. A termék 300000 ciklusos mechanikai élettartammal büszkélkedhet, ami kiemelkedő tartósságot jelent még intenzív használat mellett is. Az elektromos élettartam akár 1000000 kapcsolási ciklus is lehet a különböző terhelési feltételek mellett, ami alátámasztja a termék kiváló minőségét és megbízhatóságát.
A XB7NH21 nyomógomb telepítése egyszerű, 22,5 mm átmérőjű rögzítőlyukat igényel (22,3 +0,4/0 mm toleranciával). Rögzítése a fej alatt elhelyezett anyával történik, 2-2,4 Nm nyomatékkal. A termék használható fém paneleken (1-6 mm vastagság) vagy műanyag paneleken (2-6 mm vastagság). A csavarozásához többféle csavarhúzó is alkalmas, beleértve a JIS No 1, Philips No 1, Pozidriv No 1 típusokat, valamint a lapos Ø 4 mm és Ø 5,5 mm csavarhúzókat is. A termék elektromos paraméterei között szerepel a 250 V névleges szigetelési feszültség (Ui) és a 4 kV névleges lökőfeszültség-állóság (Uimp). Különböző üzemi körülmények között használható, például 0,1 A 250 V DC-13 rendszerekben vagy 0,3 A 240 V AC-14 alkalmazásokban.
Schneider Electric Harmony XB7 - XB7NH21 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB7
Terméktípus: Nyomógomb
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
IP védettségi fokozat: IP20 (hátoldal) az IEC 60529 szerint, IP65 (előlap) az IEC 60529 szerint
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó és nyomással visszaálló
Működtető profilja: Fekete süllyesztett
Érintkezők típusa és összetétele: 1 NO
Kapcsolat működése: Lassú bontás
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K függelék szerint
Mechanikai élettartam: 300000 ciklus
Csatlakoztatás
Csatlakozások - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelcsúccsal az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,34...2 x 2,5 mm² kábelcsúcs nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO
Villamos jellemzők
Rövidzárlat elleni védelem: 4 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges impulzus-állóképesség: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram:
0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
Elektromos élettartam:
1000000 ciklus, DC-13, 0,3 A 24 V-nál, működési frekvencia <216000 cikl/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 0,03 A 230 V-nál, működési frekvencia <216000 cikl/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 0,09 A 240 V-nál, működési frekvencia <108000 cikl/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ <= 10exp(-6) 17 V-nál, 5 mA az IEC 60947-5-4 szerint
Mechanikai jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 51,5 mm
Eszköz felszerelése: Rögzítőlyuk - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési központ:
>= 30 x 40 mm (tartópanel) fém - vastagság: 1...6 mm
>= 30 x 40 mm (tartópanel) műanyag - vastagság: 2...6 mm
Rögzítési mód: Rögzítő anya a fej alatt: 2...2,4 N.m
Jelölés: Jelöletlen
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja:
Kereszt kompatibilis JIS No 1 csavarhúzóval
Kereszt kompatibilis Philips No 1 csavarhúzóval
Kereszt kompatibilis pozidriv No 1 csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -25...70 °C
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Burkolat típusa: 12-es típus, 3-as típus
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok:
IEC 60947-1
IEC 60947-5-1
UL 508
CSA C22.2 No 14
JIS C8201-5-1
JIS C8201-1
Termék tanúsítványok:
GOST
CCC
