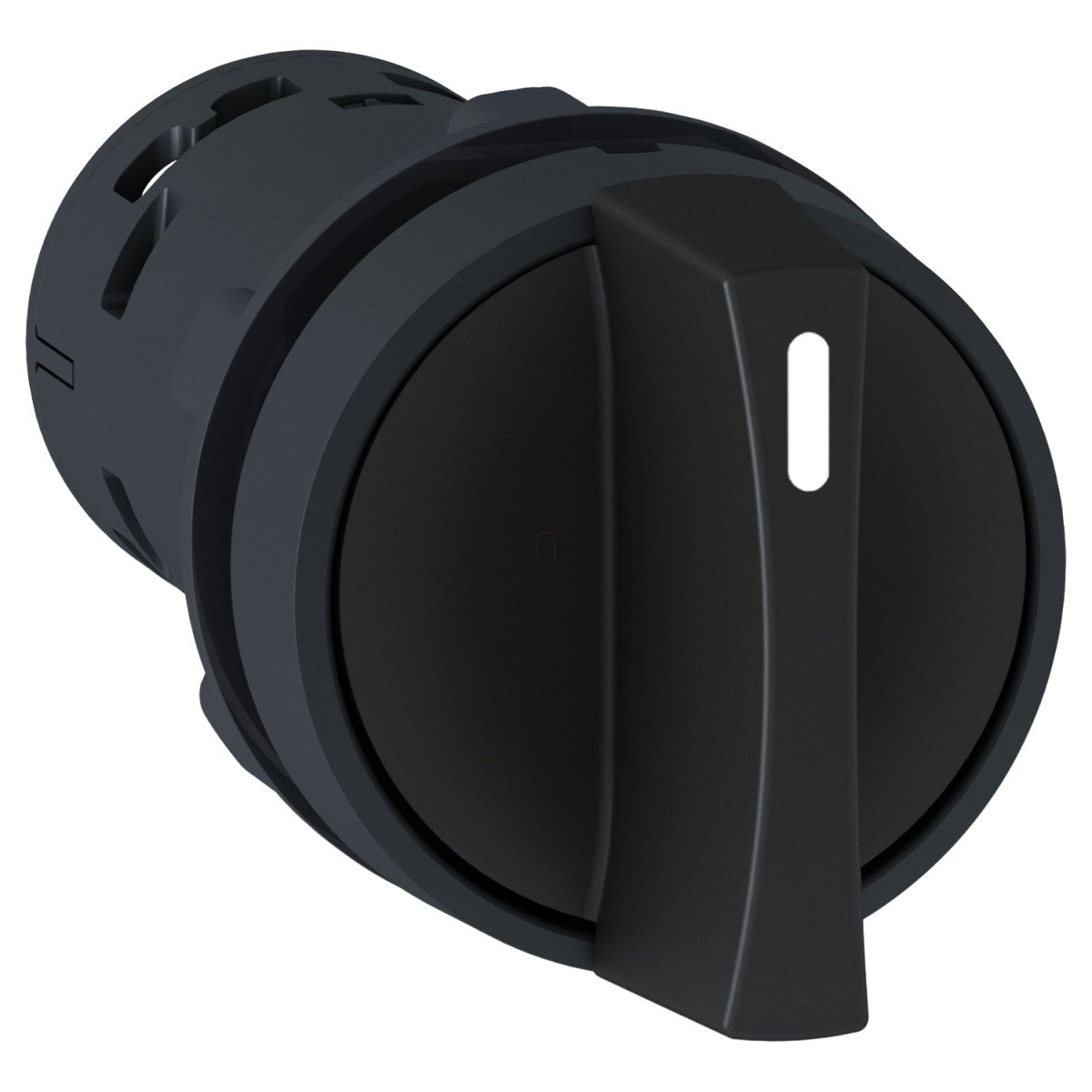

A Schneider Electric Harmony XB7ND25 választókapcsoló a modern ipari vezérlőrendszerek megbízható eleme, amely tervezésénél fogva kiválóan alkalmazható különböző ipari környezetben. Ez a monolitikus, műanyag házas, fekete színű választókapcsoló 22 mm-es szabványos beépítési átmérővel rendelkezik, ami ipari szabványoknak megfelelő kialakítást biztosít, és kompatibilis a legtöbb vezérlőpanellel.
A választókapcsoló stay put (rögzített állású) kivitelben készült, két pozícióval, amelyek között 90 fokos elfordulási tartomány található. Ez a kialakítás ideális olyan alkalmazásokhoz, ahol két állapot közötti váltás szükséges, például be/ki funkciók, üzemmódváltás vagy egyéb kétállapotú vezérlési feladatok esetén. A fekete standard kar ergonomikus kialakítású, jól látható és könnyen kezelhető még ipari védőkesztyűben is. A termék érintkezőkonfigurációja 1 NO + 1 NC (egy nyitó és egy záró érintkező), amely univerzális felhasználást tesz lehetővé különböző vezérlési körökben. Az IEC 60947-5-1 K mellékletének megfelelő pozitív nyitás biztonsági alkalmazásokban is megbízható működést garantál.
A Harmony XB7ND25 kapcsoló elülső oldala IP65 védettségi szinttel rendelkezik, ami por és víz elleni védelmet biztosít, míg a hátsó rész IP20 besorolású. Ez a kettős védettség lehetővé teszi, hogy a kapcsolót olyan környezetben is használják, ahol por, nedvesség vagy fröccsenő víz fordulhat elő, miközben a kapcsolási pontok megfelelően védettek. A kapcsoló csatlakoztatása csavaros kapcsokkal történik, amelyek 2 x 1,5 mm² érvéghüvelyes, vagy 1 x 0,34...2 x 2,5 mm² érvéghüvely nélküli vezetékek fogadására alkalmasak. A csatlakozócsavarok 0,8-1,2 Nm nyomatékkal húzhatók meg, és többféle csavarhúzótípussal kompatibilisek (kereszthornyos JIS No.1, Philips No.1, Pozidriv No.1, valamint lapos 4 mm és 5,5 mm).
A kapcsoló kiemelkedő élettartammal rendelkezik: mechanikai élettartama 300 000 kapcsolási ciklus, elektromos élettartama pedig akár 1 000 000 ciklus különböző terhelési kategóriákban. Üzemi áram szempontjából DC-13 kategóriában 0,1 A 250 V-on vagy 0,22 A 125 V-on, AC-14 kategóriában pedig 0,3 A 240 V-on vagy 0,6 A 120 V-on terhelhető. A kapcsoló rövidzárlat elleni védelme 4 A-es gG típusú olvadóbiztosítóval biztosítható. A termék kiváló elektromos megbízhatósággal rendelkezik, az elektromos megbízhatósági tényezője Λ < 10^(-6) 17 V és 5 mA esetén. Névleges szigetelési feszültsége 250 V (3-as szennyezettségi fok), névleges lökőfeszültség-állósága pedig 4 kV az IEC 60947-1 szerint. A kapcsoló széles hőmérséklettartományban használható: tárolási hőmérséklete -40...+70 °C, üzemi hőmérséklete -25...+70 °C. A termék Class II (kettős szigetelésű) kategóriába tartozik, és megfelel az IEC 61140 előírásainak.
Schneider Electric Harmony XB7 - XB7ND25 - választókapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB7
Termék típusa: Választókapcsoló
Rövid terméknév: XB7
Beépítési átmérő: 22 mm
Védettségi szint: IP20 (hátoldal), IP65 (előlap) az IEC 60529 szabvány szerint
Jelzőegység alakja: Kerek
Működtető típusa: Rögzített állású (stay put)
Működtető profilja: Fekete standard kar
Működtető pozíció információ: 2 pozíció, 90°
Érintkező típus és összetétel: 1 NO + 1 NC
Pozitív nyitás: Van, megfelel az IEC 60947-5-1 K mellékletének
Méretek
Teljes szélesség: 29 mm
Teljes magasság: 29 mm
Teljes mélység: 68,5 mm
Telepítés és csatlakoztatás
Kapcsok leírása ISO n°1: (13-14)NO, (21-22)NC
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm, 22,3 +0,4/0 mm az IEC 60947-1 szerint
Rögzítési központ: >= 30 x 40 mm (tartópanel) fém - vastagság: 1...6 mm, >= 30 x 40 mm (tartópanel) műanyag - vastagság: 2...6 mm
Rögzítési mód: Rögzítő anya: 2...2,4 N.m
Érintkező működés: Lassú bontás
Mechanikai élettartam: 300000 ciklus
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint, Csavaros kapcsok, 1 x 0,34...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Rövidzárlat elleni védelem: 4 A-es gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram: 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint, 0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint, 0,3 A 240 V-nál, AC-14, D300 az IEC 60947-5-1 szerint, 0,6 A 120 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, DC-13, 0,3 A 24 V-nál, üzemi sebesség <216000 cikl/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint, 1000000 ciklus, AC-15, 0,03 A 230 V-nál, üzemi sebesség <216000 cikl/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint, 1000000 ciklus, AC-15, 0,09 A 240 V-nál, üzemi sebesség <108000 cikl/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 17 V és 5 mA esetén az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
Burkolat típusa: Type 12, Type 3
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és előírások
A termék megfelel az alábbi szabványoknak: JIS C8201-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
