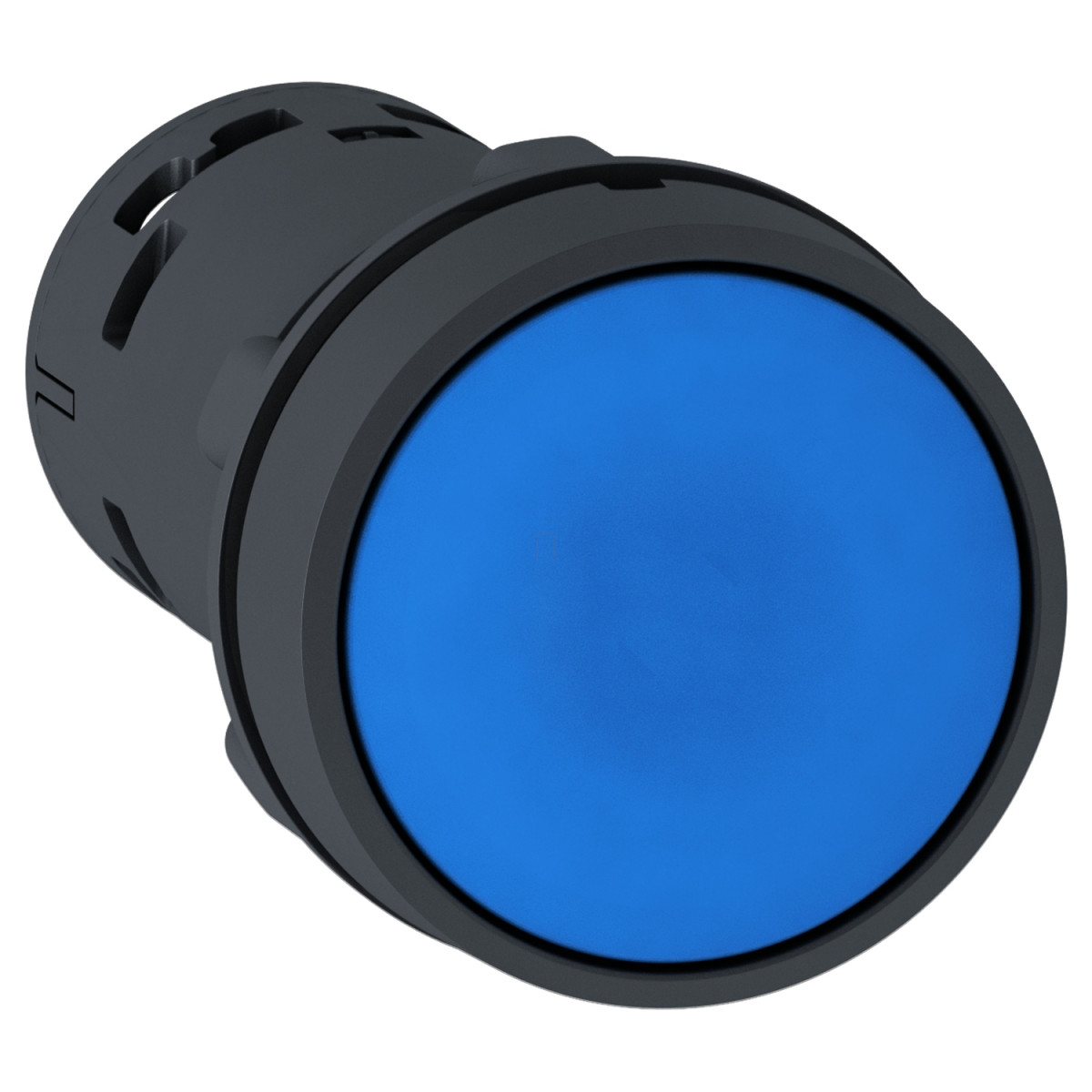

A Schneider Electric Harmony XB7NA65 egy prémium minőségű, monolitikus kivitelű nyomógomb, amely ideális ipari környezetben való alkalmazásra. Ez a kék, jelöletlen kezelőfelülettel ellátott nyomógomb a népszerű Harmony XB7 termékcsalád tagja, amely megbízhatóságáról és tartósságáról ismert az automatizálási és vezérlési alkalmazásokban.
A termék 22 mm-es szabványos rögzítési átmérővel rendelkezik, így könnyen telepíthető a legtöbb ipari kezelőpanelre. Az XB7NA65 nyomógomb különlegessége a rugós visszatérítésű működés, amely biztosítja, hogy a gomb automatikusan visszatérjen alaphelyzetbe a nyomás megszűnésekor. A kék, süllyesztett nyomólap esztétikus megjelenést és ergonomikus használatot biztosít, miközben kiválóan látható ipari környezetben is. A kapcsoló 1 NO (alaphelyzetben nyitott) és 1 NC (alaphelyzetben zárt) érintkezőkkel rendelkezik, így sokoldalúan használható különböző vezérlési feladatokhoz. Az érintkezők konfigurációja (21-22)NC és (13-14)NO, amelyek a Schneider Electric szabványos jelölésrendszerét követik.
Az XB7NA65 nyomógomb kiváló védelmi szinttel rendelkezik: előlapja IP65-ös védettségű, így ellenáll a pornak és a vízsugárnak, míg a hátlapja IP20-as védelemmel bír. Ez a kettős védelem teszi különösen alkalmassá olyan környezetben való használatra, ahol a nedvesség vagy por jelenthet problémát. A termék csatlakoztatása csavaros kapcsokkal történik, amelyek 2 x 1,5 mm² kábelvéggel vagy 1 x 0,34...2 x 2,5 mm² kábelvég nélkül kompatibilisek, megfelelve az IEC 60947-1 szabványnak.
A Harmony XB7NA65 nyomógomb kiemelkedő elektromos jellemzőkkel büszkélkedhet. A névleges szigetelési feszültsége 250 V (3-as szennyezettségi fok mellett), névleges impulzus-állófeszültsége pedig 4 kV az IEC 60947-1 szabvány szerint. A névleges üzemi áram értékei különböző terhelési kategóriákban: 0,1 A 250 V feszültségnél DC-13 kategóriában, 0,22 A 125 V feszültségnél DC-13 kategóriában, 0,3 A 240 V feszültségnél AC-14 kategóriában, valamint 0,6 A 120 V feszültségnél AC-14 kategóriában. A rövidzárlati védelem 4 A-es gG típusú olvadóbiztosítóval biztosítható.
A nyomógomb mechanikai élettartama lenyűgöző: 1.000.000 ciklus, ami rendkívüli tartósságot jelent még intenzív használat mellett is. Az elektromos élettartam szintén 1.000.000 ciklus különböző terhelési feltételek mellett, például DC-13 kategóriában 0,3 A és 24 V esetén, vagy AC-15 kategóriában 0,09 A és 240 V esetén. A termék megbízhatóságát jelzi, hogy elektromos megbízhatósági tényezője (λ) kisebb vagy egyenlő 10^(-6) 17 V és 5 mA esetén az IEC 60947-5-4 szerint.
Schneider Electric Harmony XB7 - XB7NA65 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB7
Terméktípus: Nyomógomb
Rövid terméknév: XB7
Szerelési átmérő: 22 mm
Védelmi fokozat: IP20 (hátoldal), IP65 (előlap) az IEC 60529 szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Kék, süllyesztett, jelölés nélküli
Érintkezők típusa és összetétele: 1 NO + 1 NC
Csatlakozások - kapcsok: Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapocs: 1 x 0,34...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Méretek és szerelés
Teljes szélesség: 29 mm
Teljes magasság: 29 mm
Teljes mélység: 51,5 mm
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm (22,3 +0,4/0) az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartólap) fém - vastagság: 1...6 mm
Rögzítési középpont: >= 30 x 40 mm (tartólap) műanyag - vastagság: 2...6 mm
Rögzítési mód: Rögzítő anya a fej alatt: 2...2,4 N.m
Elektromos jellemzők
Érintkező működése: Lassú törés
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K függelék szerint
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Rövidzárlati védelem: 4 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védő kezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -25...70 °C
Túlfeszültség-kategória: II. osztály az IEC 61140 szerint
Burkolat típusa: 12-es típus, 3-as típus
Megfelelőségek és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, UL 508, JIS C8201-1
Termék tanúsítványok: CCC, GOST
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinuszos gyorsuláshoz az IEC 60068-2-27 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsuláshoz az IEC 60068-2-27 szerint
