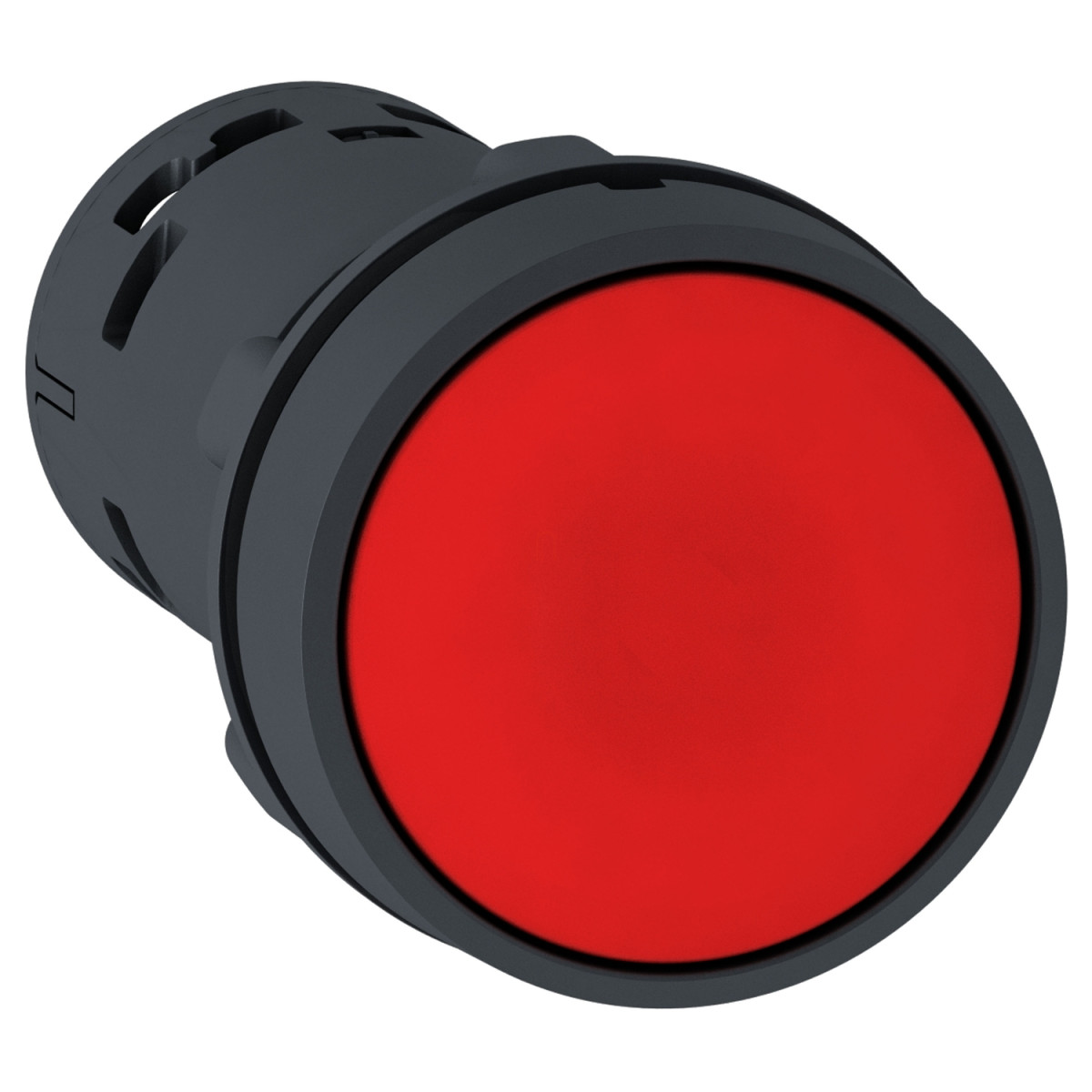

A Schneider Electric Harmony XB7 termékcsaládba tartozó XB7NA45 típusú monolitikus nyomógomb kiváló választás ipari környezetben való alkalmazásra, ahol megbízható működésre és tartósságra van szükség. Ez a 22 mm átmérőjű, piros színű, visszatérő rugós nyomógomb ideális vezérlőpanelekbe, kapcsolószekrényekbe vagy bármilyen ipari automatizálási rendszerbe történő beépítésre.
A Harmony XB7NA45 piros, jelöletlen, süllyesztett kivitelű nyomógomb, amely egy záró (NO) és egy nyitó (NC) érintkezővel rendelkezik. A termék kiváló minőségű műanyag házba van építve, amely biztosítja a hosszú élettartamot és a megbízható működést még nehéz ipari körülmények között is. Az IP65-ös védettségi szint az előlapon megfelelő védelmet nyújt por és vízsugarak ellen, míg a hátoldal IP20-as védelemmel rendelkezik az IEC 60529 szabvány szerint. Ez a kiváló védettség lehetővé teszi a nyomógomb használatát olyan környezetben is, ahol nedvesség vagy por fordulhat elő.
A Schneider Electric XB7NA45 nyomógomb 1 millió kapcsolási ciklust képes teljesíteni, ami kiemelkedő mechanikai tartósságot jelent. Az elektromos élettartam is figyelemre méltó, különböző terhelési feltételek mellett 1 millió ciklust garantál. A termék nagy megbízhatóságát a Λ <= 10^(-6) elektromos megbízhatósági érték is bizonyítja 17V, 5mA mellett, az IEC 60947-5-4 szabványnak megfelelően. A pozitív nyitás funkció az NC érintkezővel az IEC 60947-5-1 K függelékének megfelelően további biztonságot nyújt a kritikus alkalmazásoknál. A nyomógomb lassú törésű érintkezőkkel van felszerelve, ami növeli a kapcsolási megbízhatóságot.
A telepítés és bekötés rendkívül egyszerű a csavaros csatlakozókapcsoknak köszönhetően, amelyek kompatibilisek különböző kábelméretekkel: max. 2 x 1,5 mm² kábelvéggel vagy 1 x 0,34...2 x 2,5 mm² kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A termék rögzítése 22,5 mm átmérőjű furatba történik (22,3 +0,4/0 mm tűréssel), és kompatibilis különböző vastagságú fém (1-6 mm) és műanyag (2-6 mm) tartópanelekkel. A rögzítő anya meghúzási nyomatéka 2-2,4 Nm között ideális. A csatlakozókapcsok csavarjainak meghúzási nyomatéka 0,8-1,2 Nm, és különböző típusú csavarhúzókkal (kereszthornyú JIS No 1, Philips No 1, Pozidriv No 1, valamint lapos 4 mm és 5,5 mm) használhatók.
A Schneider Electric XB7NA45 nyomógomb számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1 és JIS C8201-1 szabványokat, valamint rendelkezik CCC és GOST tanúsítványokkal. A termék kivételes ellenállóképességgel rendelkezik rezgéssel (5 gn, f=2-500 Hz) és ütéssel (50 gn 11 ms-ig, vagy 30 gn 18 ms-ig) szemben, az IEC 60068-2-6 és IEC 60068-2-27 szabványoknak megfelelően. Ez a robusztus kialakítás biztosítja a megbízható működést még a legkeményebb ipari környezetben is, ahol a rezgés és a mechanikai behatások mindennaposak.
Schneider Electric Harmony XB7 - XB7NA45 műszaki adatok
Általános információk
Terméktípus: Monolitikus nyomógomb
Termékcsalád: Harmony XB7
Rövid név: XB7
Cikkszám: XB7NA45
Eszköz bemutatása: Monolitikus termék
Fizikai jellemzők
Szín: Piros
Forma: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros, süllyesztett, jelöletlen
Szerelési átmérő: 22 mm
Teljes szélesség (CAD): 29 mm
Teljes magasság (CAD): 29 mm
Teljes mélység (CAD): 51,5 mm
Védelmi jellemzők
IP védettség: IP65 (előlap), IP20 (hátlap) az IEC 60529 szerint
Burkolat típusa: Type 12, Type 3
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO + 1 NC
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram: 0,1 A 250 V DC-13, R300 esetén; 0,22 A 125 V DC-13, R300 esetén; 0,3 A 240 V AC-14, D300 esetén; 0,6 A 120 V AC-14, D300 esetén az IEC 60947-5-1 szerint
Rövidzárlat védelem: 4 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Elektromos megbízhatóság: Λ <= 10exp(-6) 17 V, 5 mA esetén az IEC 60947-5-4 szerint
Csatlakozás
Kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,34...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO, (21-22)NC
Tartósság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 1000000 ciklus különböző terhelési feltételek mellett
Telepítés
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm, 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési távolság: >= 30 x 40 mm (tartópanel) fém - vastagság: 1…6 mm
>= 30 x 40 mm (tartópanel) műanyag - vastagság: 2…6 mm
Rögzítési mód: Rögzítő anya a fej alatt: 2…2,4 N.m
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Környezeti feltételek
Védő kezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -25…70 °C
Túlfeszültségi kategória: II. osztály az IEC 61140 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CCC, GOST
