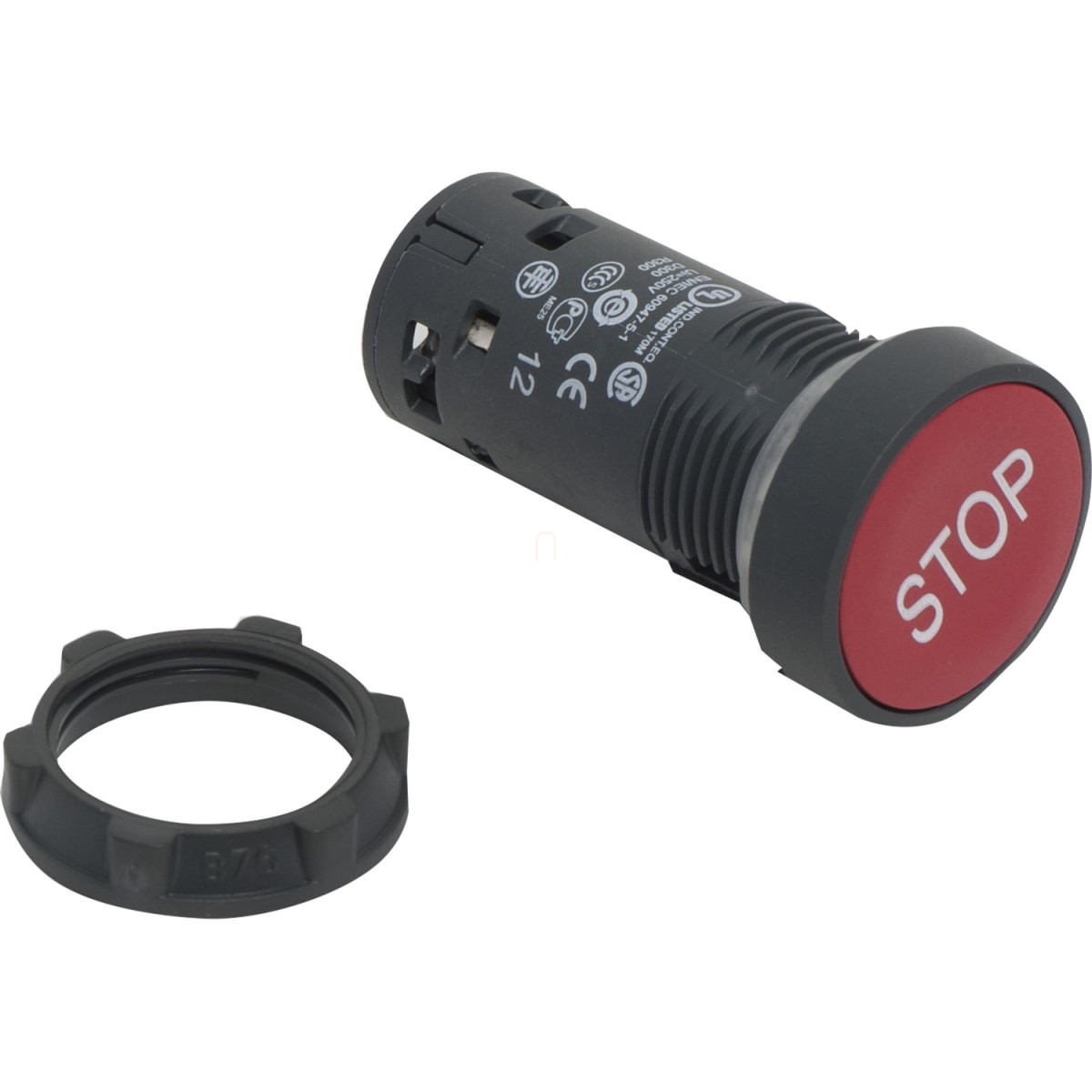

A Schneider Electric Harmony XB7 sorozatú XB7NA4234 típusú monolitikus nyomógombja egy kiváló minőségű, ipari felhasználásra tervezett kezelőszerv, amely elsősorban vészleállítási és biztonsági alkalmazásokhoz ideális. A piros színű, fehér "STOP" feliratú nyomógomb rugós visszatérő kialakítású, amely garantálja a megbízható működést még a legmostohább ipari környezetben is.
A Harmony XB7 sorozat ezen tagja 22 mm-es szerelési átmérővel rendelkezik, ami iparági szabvány, így könnyen illeszthető a legtöbb vezérlőpanelbe és irányítópultba. A termék műanyag házas kivitelben készült, amely tartósságot és könnyű kezelhetőséget biztosít. A nyomógomb 1 NC (alaphelyzetben zárt) érintkezővel van ellátva, így ideális biztonsági áramkörökben való alkalmazásra, ahol a nyomógomb megnyomásakor az áramkörnek meg kell szakadnia.
A Schneider Electric XB7NA4234 nyomógomb különleges előnye a kettős védettségi szint: az előlap IP65 védelmet biztosít, amely teljesen porvédett és vízsugarakkal szemben is védett, míg a hátlap IP20 védelemmel rendelkezik. Ez a konstrukció lehetővé teszi, hogy a nyomógomb megbízhatóan működjön olyan környezetben is, ahol por, nedvesség vagy más szennyeződések előfordulhatnak. A termék kerek jelzőfejjel rendelkezik, piros, süllyesztett kivitelben, fehér "STOP" felirattal, ami egyértelműen jelzi a gomb funkcióját még rossz látási viszonyok között is.
A műszaki specifikációk szempontjából a Schneider Electric XB7NA4234 nyomógomb számos kiemelkedő tulajdonsággal rendelkezik. A csatlakoztatás csavaros kapcsokkal történik, amelyek akár 2 x 1,5 mm² méretű, kábelvéggel ellátott vezetéket, vagy 1 x 0,34...2 x 2,5 mm² méretű, kábelvég nélküli vezetéket képesek befogadni, megfelelve az IEC 60947-1 szabványnak. A kapcsoló lassú bontású működéssel rendelkezik, és az NC érintkező pozitív nyitású, ami megfelel az IEC 60947-5-1 K mellékletének, ezzel biztosítva a maximális biztonságot.
A termék mechanikai élettartama 1.000.000 kapcsolási ciklus, ami kivételesen hosszú élettartamot jelent ipari környezetben. Villamos élettartama ugyancsak 1.000.000 ciklus, különböző terhelési feltételek mellett, ami bizonyítja a termék kiemelkedő minőségét és megbízhatóságát. A nyomógomb szerelése 22,5 mm átmérőjű furatba történik (22,3 +0,4/0 mm tűréssel), és a rögzítési távolság legalább 30 x 40 mm, fém hordozópanel esetén 1-6 mm, műanyag hordozópanel esetén 2-6 mm vastagságnál. A rögzítési mód a fej alatti rögzítő anyával történik, 2-2,4 Nm nyomatékkal.
A Schneider Electric XB7NA4234 nyomógomb villamos jellemzői is kiemelkedőek: 250 V névleges szigetelési feszültséggel (Ui) és 4 kV névleges lökőfeszültség-állósággal (Uimp) rendelkezik. Névleges üzemi árama (Ie) többféle terhelés esetén: 0,1 A 250 V DC-13 esetén, 0,22 A 125 V DC-13 esetén, 0,3 A 240 V AC-14 esetén, illetve 0,6 A 120 V AC-14 esetén. A rövidzárlat elleni védelemhez 4 A-es gG típusú olvadóbiztosíték szükséges. Az elektromos megbízhatósági jellemző (Λ) kisebb vagy egyenlő mint 10^(-6) 17 V, 5 mA esetén, az IEC 60947-5-4 szabványnak megfelelően.
Schneider Electric Harmony XB7 - XB7NA4234 - visszatérő nyomógomb, piros - 1NC - fehér "STOP" műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB7
Termék vagy komponens típusa: Nyomógomb
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
Védettségi fokozat: IP20 (hátlap) az IEC 60529 szerint, IP65 (előlap) az IEC 60529 szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérő
Működtető profil: Piros süllyesztett, STOP (fehér)
Érintkezők típusa és összetétele: 1 NC
Csatlakoztatás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,34...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 51,5 mm
Kapcsok leírása ISO n°1: (11-12)NC
Szerelés
Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési távolság: >= 30 x 40 mm (hordozópanel) fém - vastagság: 1…6 mm
>= 30 x 40 mm (hordozópanel) műanyag - vastagság: 2…6 mm
Rögzítési mód: Rögzítőanya a fej alatt: 2…2,4 N.m
Működési jellemzők
Érintkező működés: Lassú bontású
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K melléklete szerint
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Rövidzárlat elleni védelem: 4 A patronos biztosíték gG típus az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 250 V (szennyezettségi fok 3) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
Villamos élettartam: 1000000 ciklus, DC-13, 0,3 A 24 V-nál, működési gyakoriság <216000 ciklus/perc, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság: Λ <= 10exp(-6) 17 V, 5 mA-nél az IEC 60947-5-4 szerint
Környezet
Védőkezelés: TH
Környezeti hőmérséklet tárolás esetén: -40…70 °C
Környezeti hőmérséklet működés közben: -25…70 °C
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Ház típusa: 12-es és 3-as típus
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, UL 508, JIS C8201-1
Termék tanúsítványok: CCC, GOST
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
