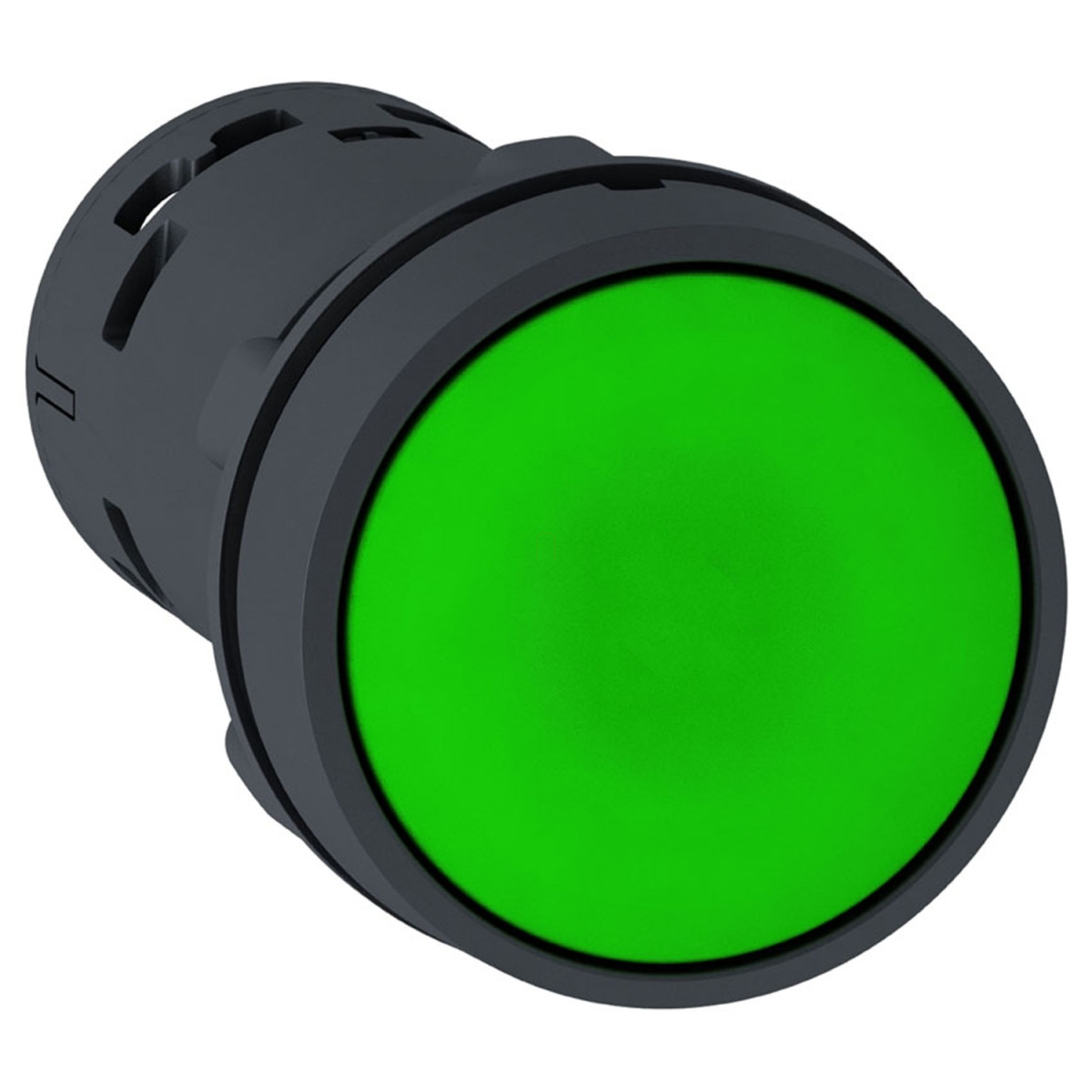

A Schneider Electric Harmony XB7NA35 egy professzionális minőségű, 22 mm-es monolitikus nyomógomb, amely tökéletes választás vezérlőpanelekhez, kapcsolószekrényekhez és ipari automatizálási rendszerekhez. Ez a zöld színű, jelöletlen nyomógomb rugós visszatérésű működéssel és 1NO+1NC érintkezőkonfigurációval rendelkezik, ami sokoldalú felhasználást tesz lehetővé különböző vezérlési feladatokhoz.
A Harmony XB7 termékcsalád részeként ez a nyomógomb kiváló minőségű műanyag házban kapható, amely tartósságot és megbízhatóságot biztosít ipari környezetben is. Az előlapi felület IP65-ös védettségi fokozata garantálja a por és nedvesség elleni védelmet, míg a hátsó rész IP20-as védettséget kínál. A monolitikus kialakítás egyszerűsíti a szerelést és növeli a termék élettartamát, mivel kevesebb alkatrészből áll, mint a hagyományos moduláris megoldások.
A XB7NA35 nyomógomb műszaki specifikációi lenyűgözőek: a terméket 22,5 mm átmérőjű furatba lehet szerelni, és mind fém (1-6 mm vastagságú), mind műanyag (2-6 mm vastagságú) panelekbe beépíthető. A rögzítés a fej alatti anyával történik, 2-2,4 Nm nyomatékkal. A csatlakozás csavaros sorkapcsokkal valósul meg, amelyek maximum 2 x 1,5 mm² keresztmetszetű, kábelvéges vezetékeket vagy 1 x 0,34...2 x 2,5 mm² keresztmetszetű, kábelvég nélküli vezetékeket fogadnak el. A csavarfej többféle csavarhúzóval is kompatibilis: kereszthornyos JIS 1-es, Phillips 1-es, pozidriv 1-es, valamint 4 mm és 5,5 mm laposfejű csavarhúzókkal is használható, ami rugalmasságot biztosít a telepítés során.
Az XB7NA35 nyomógomb kiemelkedő elektromos paraméterekkel büszkélkedhet: 250 V névleges szigetelési feszültség (Ui), 4 kV névleges lökőfeszültség-állóság (Uimp), és különböző üzemi áramértékek (Ie) különböző alkalmazásokhoz - például 0,1 A 250 V DC-13 esetén, 0,3 A 240 V AC-14 esetén. A rövidzárlat elleni védelem 4 A-es gG típusú olvadóbiztosítóval biztosítható. A készülék elektromos tartóssága figyelemreméltó: 1 millió kapcsolási ciklust garantál különböző terhelési feltételek mellett, ami hosszú élettartamot jelent még intenzív használat esetén is.
A termék környezeti paraméterei is kiválóak: működési hőmérséklet-tartománya -25...+70 °C, tárolási hőmérséklet-tartománya pedig -40...+70 °C. A vibráció- és ütésállósági értékek (5 g 2-500 Hz frekvenciatartományban, illetve 50 g 11 ms-os és 30 g 18 ms-os gyorsulás) bizonyítják, hogy a nyomógomb a legkeményebb ipari környezetben is megállja a helyét. A XB7NA35 megfelel számos nemzetközi szabványnak (IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, JIS C8201-1), és rendelkezik különböző tanúsítványokkal (GOST, CCC), ami garantálja a globális piacokon való alkalmazhatóságát. Mindezek a tulajdonságok együttesen teszik a Schneider Electric XB7NA35 nyomógombot ideális választássá ipari vezérlőpanelekhez, gépekhez és berendezésekhez, ahol a megbízhatóság, a tartósság és a pontos működés alapvető követelmény.
Schneider Electric Harmony XB7 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB7
Terméktípus: Nyomógomb
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
Védettségi fokozat: IP20 (hátoldal) az IEC 60529 szerint
IP65 (előlap) az IEC 60529 szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető kialakítása: Zöld, süllyesztett, jelöletlen
Érintkezők típusa és összetétele: 1 NO + 1 NC
Bekötés: Csavaros csatlakozó, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros csatlakozó, 1 x 0,34...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Méretek
Teljes szélesség: 29 mm
Teljes magasság: 29 mm
Teljes mélység: 51,5 mm
Szerelési adatok
Rögzítő furat - átmérő: 22,5 mm (22,3 +0,4/0) az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel) fém - vastagság: 1...6 mm
>= 30 x 40 mm (tartópanel) műanyag - vastagság: 2...6 mm
Rögzítési mód: Rögzítőanya a fej alatt: 2...2,4 N.m
Kapcsoló jellemzők
Érintkezők működése: Lassú bontás
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K függelék szerint
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos adatok
Rövidzárlat védelem: 4 A olvadóbiztosító, gG típus az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 0,1 A 250 V, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V, AC-14, D300 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -25...70 °C
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Burkolat típusa: 12-es típus, 3-as típus
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: GOST, CCC
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
