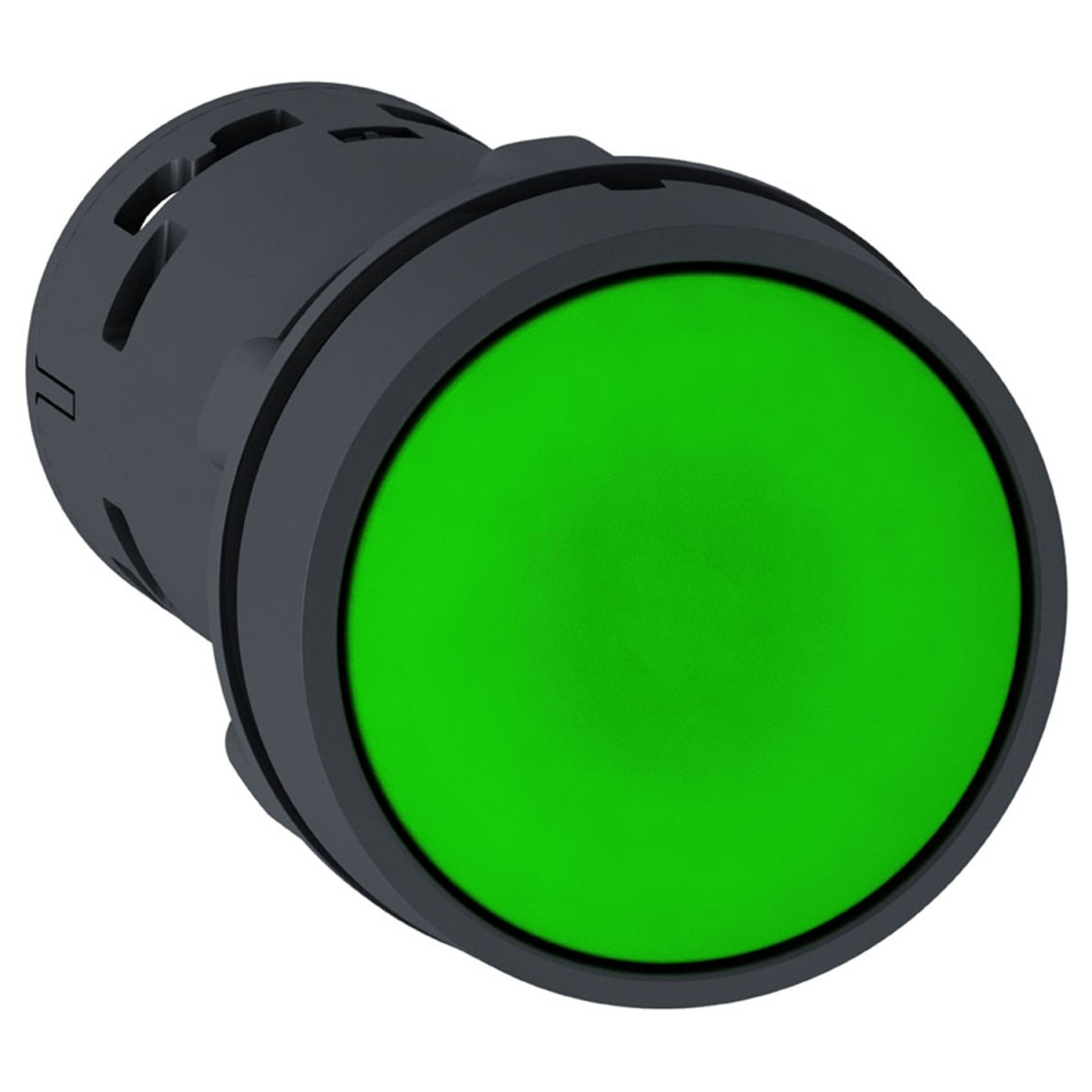

A Schneider Electric Harmony XB7 sorozatú XB7NA33 típusú nyomógomb egy kiváló minőségű, ipari vezérlőelem, amely elsősorban kapcsolószekrényekbe, vezérlőpultokba és egyéb ipari berendezésekbe történő beépítésre készült. Ez a zöld, jelöletlen, rugós visszatérésű, kerek nyomógomb a 22 mm-es szabványos méretével univerzálisan illeszkedik a legtöbb ipari alkalmazáshoz.
A termék monolitikus kivitelben készül, ami kompakt méretekkel és könnyű kezelhetőséggel párosul. A 29 mm széles és magas, valamint 51,5 mm mélységű nyomógomb elülső része IP65 védelemmel rendelkezik, ami kiválóan védi a por és a nedvesség ellen, míg a hátoldal IP20 védelemmel bír az IEC 60529 szabványnak megfelelően. Az eszköz 2 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely megbízható működést biztosít különböző vezérlési feladatokhoz. A nyomógomb 22,5 mm átmérőjű furatba szerelhető, és mind fém (1-6 mm), mind műanyag (2-6 mm) panelekre rögzíthető a mellékelt anya segítségével, amelyet 2-2,4 Nm nyomatékkal kell meghúzni.
A XB7NA33 nyomógomb csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését teszik lehetővé érvéghüvellyel, vagy 1 x 0,34...2 x 2,5 mm² keresztmetszetű vezetékét érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között optimális. A csavarkötésekhez különböző fejű csavarhúzók használhatók: kereszthornyos (JIS No 1, Philips No 1, pozidriv No 1), valamint lapos (Ø 4 mm, Ø 5,5 mm). Az érintkezők lassú bontású működésűek és pozitív nyitásúak, ami különösen fontos a biztonsági alkalmazásoknál.
A Harmony XB7 sorozat XB7NA33 nyomógombjának elektromos paraméterei széles alkalmazási területet fednek le: névleges szigetelési feszültsége 250 V (3-as szennyezettségi fok mellett), lökőfeszültség-állósága 4 kV az IEC 60947-1 szerint. A működési áramerősség alkalmazástól függően: 0,1 A 250 V DC-13 kategóriában, 0,22 A 125 V DC-13 kategóriában, 0,3 A 240 V AC-14 kategóriában, valamint 0,6 A 120 V AC-14 kategóriában, mindegyik az IEC 60947-5-1 szabványnak megfelelően. A rövidzárlat elleni védelemhez 4 A-es gG típusú biztosíték szükséges. A nyomógomb mechanikai élettartama kiemelkedő: 1.000.000 kapcsolási ciklus, valamint elektromos élettartama is jelentős - különböző terhelési kategóriákban szintén elérheti az 1.000.000 ciklust, a specifikált működési frekvencia és terhelési tényező mellett.
Schneider Electric Harmony XB7 - XB7NA33 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB7
Terméktípus: Nyomógomb
Rövidnév: XB7
Szerelési átmérő: 22 mm
IP védettség: IP20 (hátoldal) és IP65 (előlap) az IEC 60529 szabvány szerint
Kezelőgomb alakja: Kerek
Működtetés típusa: Rugós visszatérésű
Kezelőgomb kialakítása: Zöld, sima, jelölés nélküli
Elektromos jellemzők
Érintkezők száma és típusa: 2 NO
Csatlakozás: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel vagy 1 x 0,34...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 0,1 A 250 V, DC-13, R300 kategóriában; 0,22 A 125 V, DC-13, R300 kategóriában; 0,3 A 240 V, AC-14, D300 kategóriában; 0,6 A 120 V, AC-14, D300 kategóriában az IEC 60947-5-1 szerint
Rövidzárlat elleni védelem: 4 A gG típusú biztosíték az IEC 60947-5-1 szerint
Mechanikai jellemzők
Termék kialakítása: Monolitikus kivitel
Teljes szélesség: 29 mm
Teljes magasság: 29 mm
Teljes mélység: 51,5 mm
Kapocskiosztás ISO n°1: (13-14)NO, (23-24)NO
Rögzítési mód: Rögzítő anya a kezelőfej alatt: 2...2,4 N.m
Érintkező működtetés: Lassú bontású
Pozitív nyitás: Igen (csak NO)
Tartóssági és környezeti jellemzők
Mechanikai élettartam: 1.000.000 ciklus
Elektromos élettartam: 1.000.000 ciklus különböző terhelési kategóriákban
Elektromos megbízhatóság: Λ <= 10exp(-6) 17 V, 5 mA esetén az IEC 60947-5-4 szerint
Üzemi hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...70 °C
Védőkezelés: TH
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Tokozás típusa: Type 12, Type 3
Szabványok és tanúsítványok
Megfelelőség: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, UL 508, JIS C8201-1
Termék tanúsítványok: GOST, CCC
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra és 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
