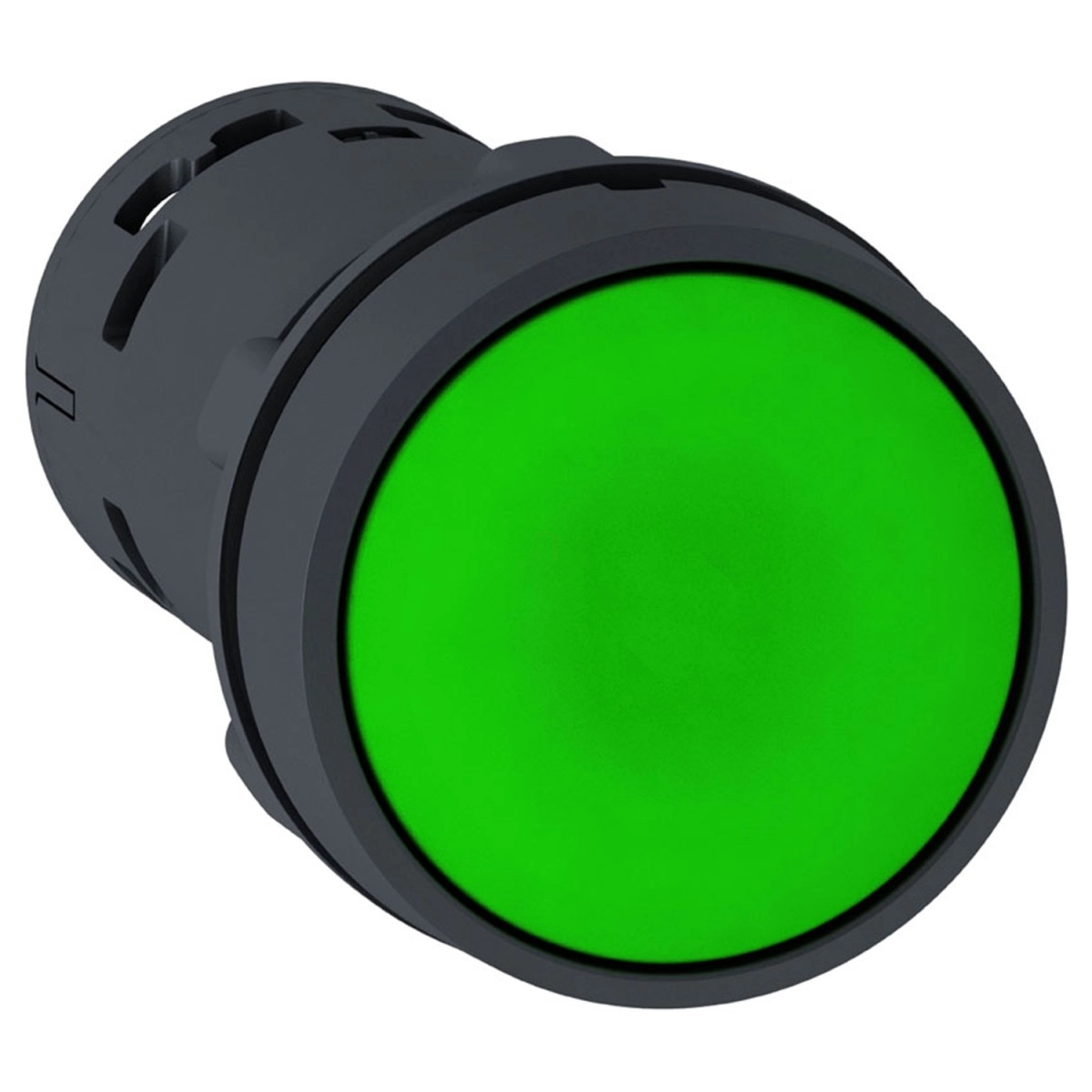

A Schneider Electric Harmony XB7 sorozatú XB7NA31 nyomógomb egy kompakt, monolitikus kivitelű vezérlőeszköz, amely precíz ipari alkalmazásokhoz lett tervezve. Ez a zöld színű, jelöletlen, 22 mm átmérőjű nyomógomb rugós visszatérítésű működtetést biztosít, így ideális olyan alkalmazásokhoz, ahol pillanatnyi kapcsolást kell végrehajtani, például indítási, leállítási vagy vezérlési funkciókhoz.
A termék kiváló műszaki tulajdonságokkal rendelkezik: IP65 védelmet biztosít az előlap felé, ami a por és vízsugarak elleni teljes védelmet jelent, míg a hátoldal IP20 védelemmel rendelkezik. A kapcsoló egy normál nyitott (NO) érintkezővel van ellátva, amely biztosítja a pozitív nyitást. Az eszköz kiemelkedő mechanikai tartóssággal büszkélkedhet, hiszen 1.000.000 működési ciklust garantál, ami hosszú élettartamot biztosít még intenzív használat mellett is. A nyomógomb csatlakoztatása csavaros kapcsokkal történik, amelyek kompatibilisek max. 2 × 1,5 mm² kábelvéggel ellátott vezetékekkel vagy 1 × 0,34...2 × 2,5 mm² méretű, kábelvég nélküli vezetékekkel.
A Schneider Electric XB7NA31 nyomógomb telepítése egyszerű: a rögzítőlyuk ajánlott átmérője 22,5 mm (22,3 +0,4/0 mm az IEC 60947-1 szabvány szerint), ami kompatibilis a legtöbb szabványos kapcsolópanellel. A termék szerelési módjának köszönhetően – a nyomógomb fejrész alatt található rögzítőanyával (2-2,4 N.m nyomatékkal) – gyorsan és stabilan rögzíthető mind fém (1-6 mm vastagság), mind műanyag (2-6 mm vastagság) panelekre. A rögzítési távolságnak legalább 30 × 40 mm-nek kell lennie a stabil működés érdekében.
Villamos szempontból a termék impozáns specifikációkkal rendelkezik: 250 V névleges szigetelési feszültség (3-as szennyezettségi fok mellett), 4 kV névleges lökőfeszültség-állóság, valamint különböző kapcsolási teljesítmények különféle terhelések esetén (pl. 0,1 A 250 V DC-13 alkalmazásnál, 0,3 A 240 V AC-14 alkalmazásnál). A rövidzárlat elleni védelmet 4 A-es gG típusú olvadóbiztosító biztosítja. A termék villamos élettartama is kiemelkedő: 1.000.000 ciklus DC-13 alkalmazásnál (0,3 A, 24 V) és AC-15 alkalmazásnál is (0,03 A, 230 V), megfelelő terhelési feltételek mellett.
A Schneider Electric XB7NA31 nyomógomb számos nemzetközi szabványnak és tanúsítványnak megfelel, köztük az IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14, valamint különböző regionális tanúsítványoknak (GOST, CCC). Környezeti szempontból is rugalmas: -25...+70 °C közötti üzemi hőmérséklet-tartományban használható, és kiváló rezgés- és ütésállósággal rendelkezik (5 gn rezgésállóság és akár 50 gn ütésállóság). A termék II. osztályú túlfeszültség kategóriába tartozik, és Type 12 és Type 3 burkolattípusoknak felel meg.
Schneider Electric Harmony XB7 - XB7NA31 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB7
Terméktípus: Nyomógomb
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
IP védettségi fokozat: IP20 (hátoldal) és IP65 (előlap) az IEC 60529 szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Zöld, süllyesztett, jelöletlen
Érintkezők típusa és összetétele: 1 NO
Csatlakozási és szerelési adatok
Csatlakozás: Csavaros kapcsok, ≤ 2 x 1,5 mm² kábelvéggel vagy 1 x 0,34...2 x 2,5 mm² kábelvég nélkül
Eszköz kialakítása: Monolitikus termék
Méretek (szé x ma x mé): 29 mm x 29 mm x 51,5 mm
Kapcsok leírása ISO szerint: (13-14)NO
Eszköz szerelése: Rögzítőlyuk - átmérő: 22,5 mm (22,3 +0,4/0 mm) az IEC 60947-1 szerint
Rögzítési távolság: ≥ 30 x 40 mm (tartópanel)
Rögzítési mód: Rögzítőanya a fejrész alatt: 2...2,4 N.m
Működési jellemzők
Érintkezés működése: Lassú megszakítás
Pozitív nyitás: Igen (csak NO)
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kompatibilis kereszthornyos (JIS No 1, Phillips no 1, pozidriv No 1) és lapos (Ø 4 mm, Ø 5,5 mm) csavarhúzóval
Elektromos adatok
Rövidzárlat elleni védelem: 4 A-es gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram: 0,1 A (250 V, DC-13), 0,22 A (125 V, DC-13), 0,3 A (240 V, AC-14), 0,6 A (120 V, AC-14)
Elektromos élettartam: 1000000 ciklus különböző terhelések mellett
Elektromos megbízhatóság: Λ <= 10exp(-6) 17 V, 5 mA esetén
Környezeti paraméterek
Védő kezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -25...70 °C
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Burkolat típusa: Type 12, Type 3
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: GOST, CCC
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) és 30 gn (időtartam = 18 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
