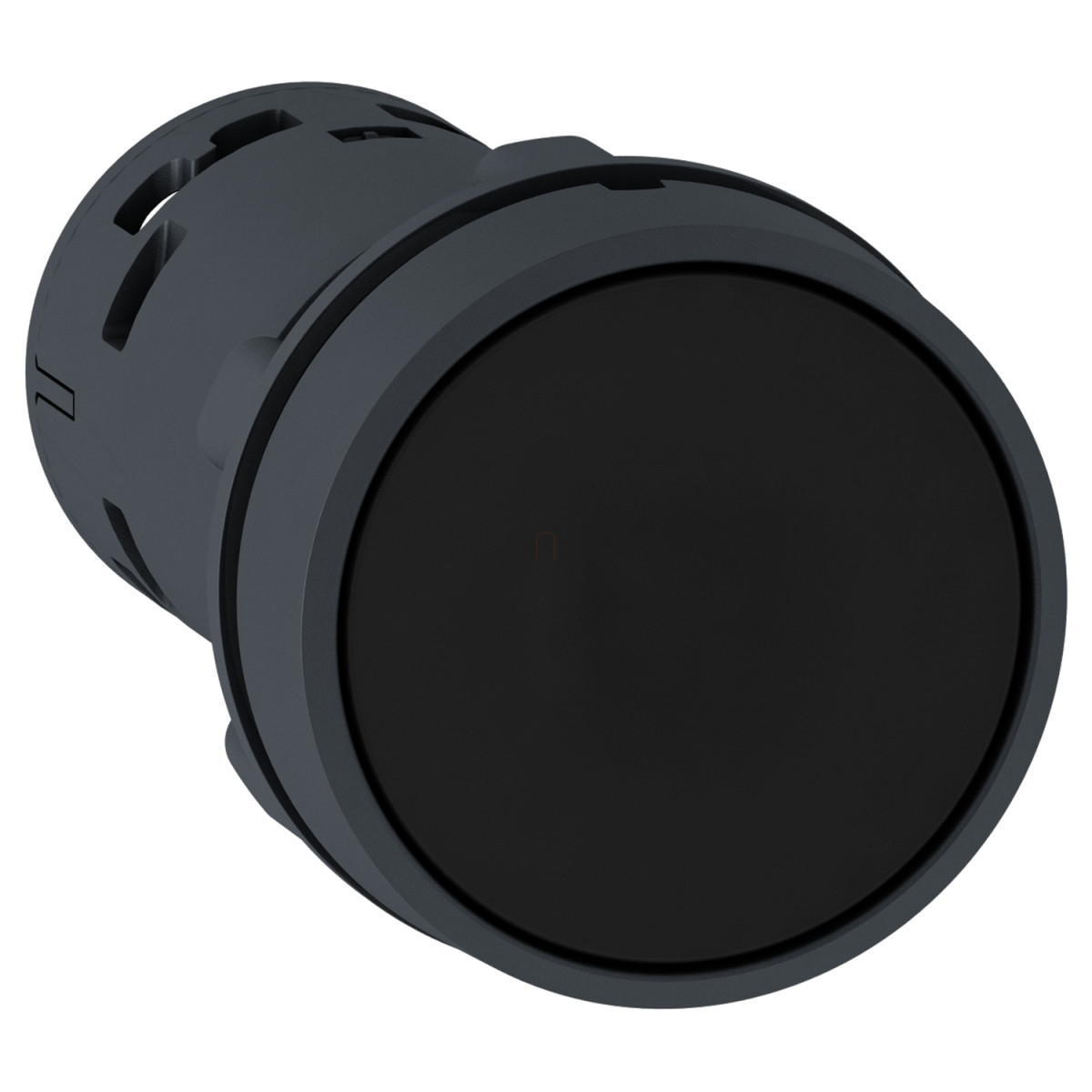

A Schneider Electric Harmony XB7 termékcsaládba tartozó XB7NA21 nyomógomb egy fekete, jelöletlen, monolitikus kialakítású, rugóvisszatérítéses működtetésű vezérlőelem, amely ideális választás ipari vezérlőpanelekhez és irányítórendszerekhez. Ez a minőségi, fekete színű műanyag nyomógomb 22 mm-es szabványos szerelőfuratba illeszthető, amely jelentősen megkönnyíti a telepítést és kompatibilitást biztosít a legtöbb ipari alkalmazással.
Az XB7NA21 nyomógomb 1 NO (normally open) érintkezővel rendelkezik, amely kiválóan alkalmas vezérlőjelek továbbítására. A termék IP védelmi szintje kiemelkedő: az előlapja IP65 minősítéssel rendelkezik, ami védelmet biztosít por és vízsugár ellen, míg a hátlapja IP20 védelmet kínál. A termék kerek kialakítású, fekete, süllyesztett nyomófelülettel, jelölés nélküli kivitelben készült, így univerzálisan használható különböző alkalmazásokban.
A villamos specifikációkat tekintve, az XB7NA21 nyomógomb névleges szigetelési feszültsége (Ui) 250 V (3-as szennyezettségi fokozat mellett), névleges impulzus-állófeszültsége (Uimp) pedig 4 kV az IEC 60947-1 szabvány szerint. A névleges üzemi árama (Ie) többféle konfigurációban is meghatározott: 0,1 A 250 V-on DC-13, R300 kategóriában, 0,22 A 125 V-on DC-13, R300 kategóriában, 0,3 A 240 V-on AC-14, D300 kategóriában, illetve 0,6 A 120 V-on AC-14, D300 kategóriában, mindegyik az IEC 60947-5-1 szabványnak megfelelően. A kapcsolat működése lassú bontású, az 1 NO érintkező pozitív nyitású funkcióval rendelkezik.
Az XB7NA21 nyomógomb kivételes tartóssággal büszkélkedhet: mechanikai élettartama 1.000.000 ciklus, míg elektromos élettartama szintén 1.000.000 ciklus különböző működtetési feltételek mellett. A terméket rövidzárlat ellen 4 A-es gG típusú olvadóbiztosítékkal kell védeni az IEC 60947-5-1 szabvány szerint. Csatlakoztatása csavaros sorkapcsokkal történik, amelyek lehetővé teszik <= 2 x 1,5 mm² keresztmetszetű kábelvég vagy 1 x 0,34...2 x 2,5 mm² keresztmetszetű kábel csatlakoztatását kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A rögzítés a fej alatti csavaranyával történik, 2...2,4 N.m nyomatékkal, míg a sorkapcsok meghúzási nyomatéka 0,8...1,2 N.m.
Schneider Electric Harmony XB7 XB7NA21 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB7
Terméktípus: Nyomógomb
Rövid terméknév: XB7
Szerelési átmérő: 22 mm
IP védettségi fokozat: IP20 (hátsó oldal) és IP65 (előlap) az IEC 60529 szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugóvisszatérítéses
Működtető profilja: Fekete süllyesztett, jelöletlen
Érintkezők típusa és összetétele: 1 NO
Csatlakozás: Csavaros sorkapocs, <= 2 x 1,5 mm² kábelvéggel vagy 1 x 0,34...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Méretek és szerelés
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 52 mm
Kapocskiosztás ISO n°1: (13-14)NO
Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel) fém - vastagság: 1…6 mm, >= 30 x 40 mm (tartópanel) műanyag - vastagság: 2…6 mm
Rögzítési mód: Rögzítőanya a fej alatt: 2…2,4 N.m
Villamos jellemzők
Érintkező működése: Lassú bontású
Pozitív nyitás: Igen (csak NO)
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú JIS 1-es típusú, Philips No. 1, pozidriv No. 1, lapos Ø 4 mm vagy Ø 5,5 mm csavarhúzóval kompatibilis
Rövidzárlat védelem: 4 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 0,1 A 250 V-on (DC-13, R300), 0,22 A 125 V-on (DC-13, R300), 0,3 A 240 V-on (AC-14, D300), 0,6 A 120 V-on (AC-14, D300) az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus különböző terhelési feltételek mellett
Elektromos megbízhatóság: Λ <= 10exp(-6) 17 V, 5 mA-nél az IEC 60947-5-4 szerint
Környezeti feltételek
Védőkezelés: TH
Tárolási hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Túlfeszültségi kategória: II. osztály az IEC 61140 szerint
Tokozás típus: Type 12, Type 3
Szabványok: IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CCC, GOST
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinuszos gyorsulás, 30 gn (időtartam = 18 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint
