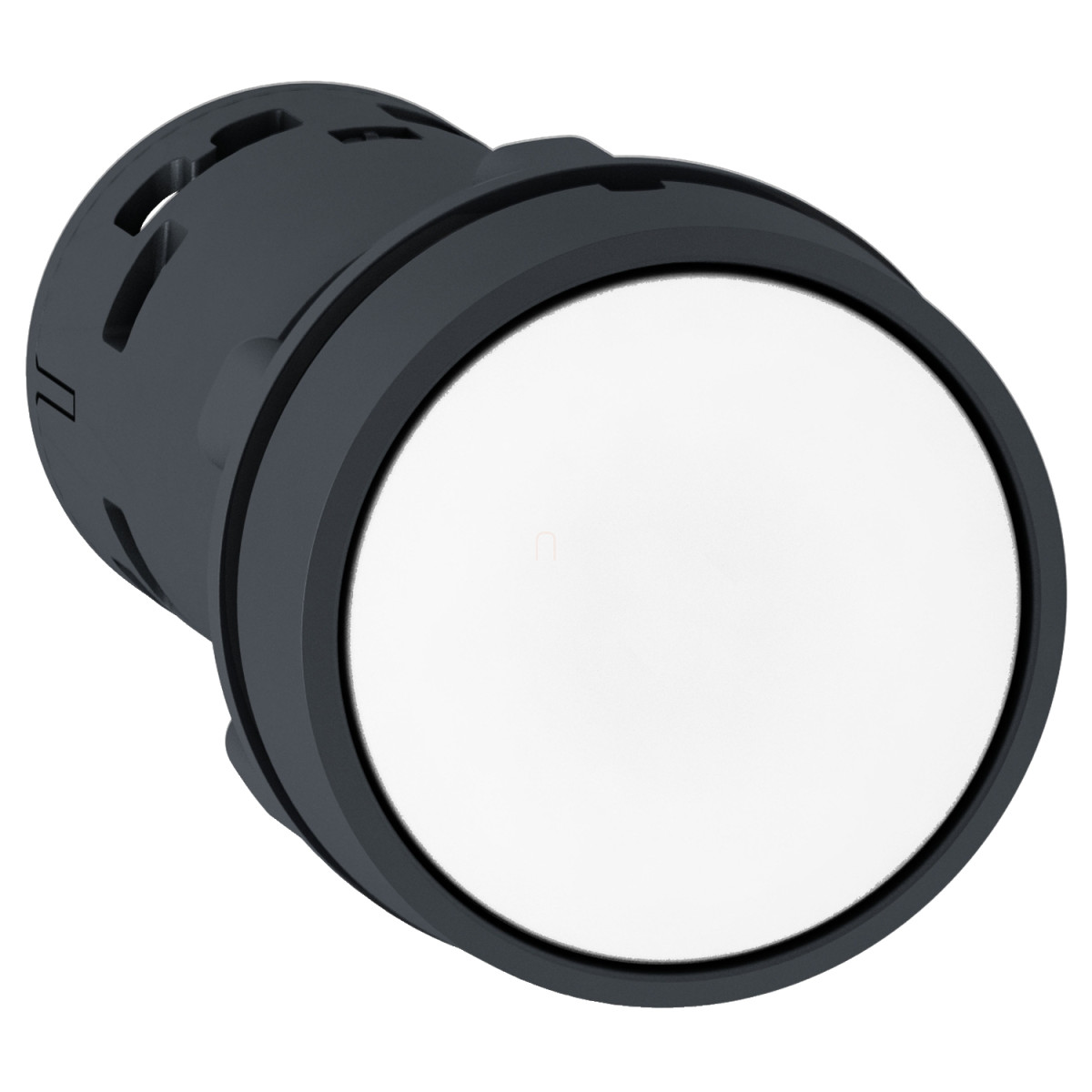

A Schneider Electric Harmony XB7 sorozatú XB7NA11 nyomógombja egy kiváló minőségű, professzionális villamossági vezérlőelem, amely kifejezetten ipari környezetbe és vezérlőpanelekbe történő beépítésre készült. Ez a monolitikus kialakítású nyomógomb egyesíti a megbízhatóságot a könnyű kezelhetőséggel, mindezt kompakt méretben.
A termék fehér, jelöletlen, süllyesztett működtetőfejjel rendelkezik, ami egyszerű és intuitív használatot tesz lehetővé. A rugós visszatérítésű mechanizmusnak köszönhetően a gomb benyomás után automatikusan visszaáll alaphelyzetbe, így ideális vezérlő alkalmazásokhoz. A 22 mm-es szabványos beépítési átmérő biztosítja a kompatibilitást a legtöbb vezérlőpanellel, és megfelel az IEC szabványoknak. A gomb érintkezője 1NO (egy záró) konfigurációjú, ami sokoldalú felhasználást tesz lehetővé különböző kapcsolási feladatokhoz.
A Harmony XB7NA11 figyelemre méltó védelmi képességekkel büszkélkedhet: az előlapi részen IP65 védettséggel rendelkezik a por és víz behatolása ellen, míg a hátoldalon IP20 védettséget kínál. Ez a kombináció ideálissá teszi olyan környezetekben való alkalmazásra, ahol az előlap ki van téve nedvességnek vagy pornak. A termék szerelhetősége rendkívül rugalmas, fém panelekbe 1-6 mm, műanyag panelekbe 2-6 mm vastagságig építhető be. A rögzítés a fej alatt elhelyezkedő anyával történik, 2-2,4 Nm meghúzási nyomatékkal.
A termék elektronikus szempontból is kiemelkedő paraméterekkel rendelkezik. 250 V névleges szigetelési feszültséggel és 4 kV impulzus-állósággal bír az IEC 60947-1 szabvány szerint. Üzemi árama változatos alkalmazási körülmények között is megbízható: AC-14 kategóriában 0,3 A 240 V-on vagy 0,6 A 120 V-on, míg DC-13 kategóriában 0,1 A 250 V-on vagy 0,22 A 125 V-on. A nyomógomb kiemelkedő, 1 millió ciklusos mechanikai élettartammal rendelkezik, ami hosszú távú, megbízható működést garantál. Elektromos élettartama ugyancsak eléri az 1 millió ciklust különböző terhelési feltételek mellett, ami kiváló megbízhatóságot jelent ipari környezetben. A rövidzárlat elleni védelem 4 A-es gG típusú biztosítékkal valósítható meg az IEC 60947-5-1 szabványnak megfelelően.
A Schneider Electric XB7NA11 nyomógomb csavaros kapocsterminállal rendelkezik, amely akár 2 x 1,5 mm² kábeleket is befogad kábelvéggel, vagy 1 x 0,34...2 x 2,5 mm² kábeleket kábelvég nélkül. A csavarfej kialakítása sokoldalú: kompatibilis kereszt-, pozidriv-, valamint lapos csavarhúzókkal is, így megkönnyíti a telepítést. A termék széles hőmérsékleti tartományban használható: üzemeltetési hőmérséklete -25°C és +70°C között, tárolási hőmérséklete pedig -40°C és +70°C között van, ami alkalmassá teszi különféle környezeti feltételek mellett történő alkalmazásra. A nyomógomb megfelel számos nemzetközi szabványnak, többek között UL 508, IEC 60947-5-1, CSA C22.2 No 14, valamint JIS C8201 előírásoknak, és rendelkezik GOST és CCC tanúsítvánnyal.
Schneider Electric Harmony XB7 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB7
Terméktípus: Nyomógomb
Rövid terméknév: XB7
Beépítési átmérő: 22 mm
IP védettségi fokozat: IP20 (hátoldal), IP65 (előlap) az IEC 60529 szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Fehér, süllyesztett, jelöletlen
Érintkezők típusa és összetétele: 1 NO
Csatlakozás és terminálok
Csatlakozások - terminálok: Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapocs: 1 x 0,34...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Terminál leírása ISO n°1: (13-14)NO
Fizikai jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 51,5 mm
Szerelés és rögzítés
Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm, 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (hordozó panel) fém - vastagság: 1…6 mm
Rögzítési középpont: >= 30 x 40 mm (hordozó panel) műanyag - vastagság: 2…6 mm
Rögzítési mód: Rögzítő anya a fej alatt: 2…2,4 N.m
Elektromos jellemzők
Érintkező működés: Lassú nyitás
Pozitív nyitás: Igen (csak NO)
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis JIS No 1, Philips no 1, pozidriv No 1 csavarhúzóval, vagy lapos Ø 4 mm / Ø 5,5 mm csavarhúzóval
Rövidzárlat elleni védelem: 4 A gG típusú biztosíték az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 250 V (szennyezési fokozat 3) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
[Ie] névleges üzemi áram: 0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
[Ie] névleges üzemi áram: 0,3 A 240 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
[Ie] névleges üzemi áram: 0,6 A 120 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -25…70 °C
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Tokozás típusa: Type 12, Type 3
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: GOST, CCC
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
