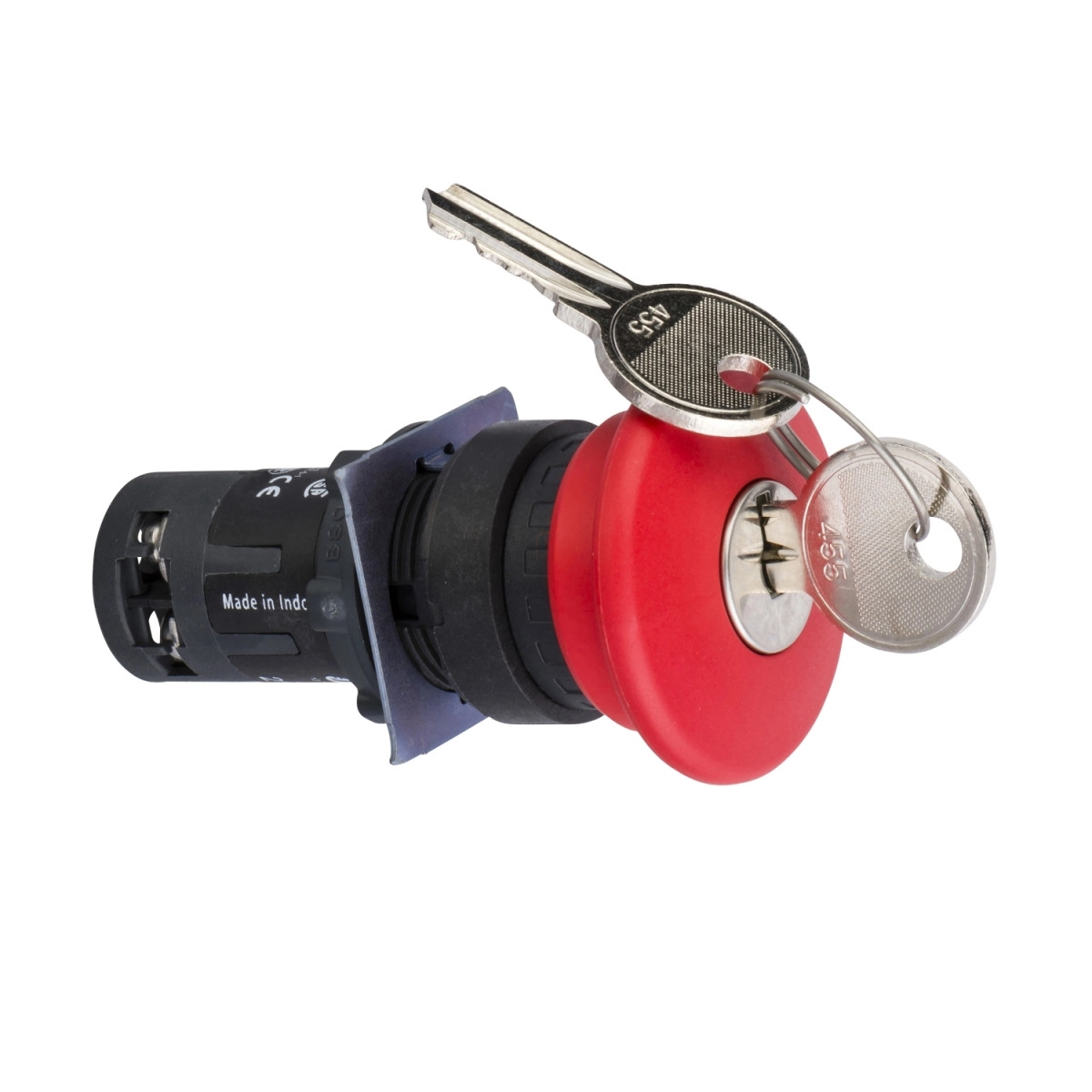

A Schneider Electric Harmony XB7ES145P vészleállító nyomógomb egy kimagasló minőségű, monolitikus kialakítású vészleállító kapcsoló, amely kritikus biztonsági alkalmazásokban használható. Ez a 22 mm-es átmérővel szerelhető, piros gombafejű nyomógomb kiválóan alkalmas ipari környezetben, ahol gyors és megbízható vészleállítási funkció szükséges. A termék a Harmony XB7 sorozat része, amely a Schneider Electric megbízható és széles körben elismert kapcsolócsaládjának egyik legfontosabb eleme.
A XB7ES145P vészleállító nyomógomb mechanikus reteszeléssel rendelkezik, és kulccsal oldható fel (455-ös kulcs). Ez a kialakítás megakadályozza a véletlen visszaállítást, és csak az arra jogosult személyek számára teszi lehetővé a vészleállítás feloldását. A nyomógomb 40 mm-es piros gombafejjel rendelkezik, amely jól látható és könnyen hozzáférhető vészhelyzetben. Az érintkezők konfigurációja 1NO + 1NC (egy záró és egy nyitó érintkező), amely biztosítja a megfelelő kapcsolási funkciókat különböző vezérlési rendszerekben.
A termék műszaki paraméterei kiemelkedőek. Az IP54 védettségi szint (előlap) és IP20 (hátlap) megfelelő védelmet biztosít ipari környezetben. A névleges szigetelési feszültség 250 V (3-as szennyezettségi fokozat), a névleges lökőfeszültség 6 kV az IEC 60947-1 szabványnak megfelelően. A működtető áram alkalmazástól függően változik: 0,1 A 250 V-nál (DC-13), 0,22 A 125 V-nál (DC-13), 0,3 A 240 V-nál (AC-14), valamint 0,6 A 120 V-nál (AC-14). A termék elektromos élettartama kiemelkedő, 1 000 000 ciklus különböző terhelések mellett. A mechanikai élettartam 10 000 ciklus, ami hosszú távú, megbízható működést biztosít.
A XB7ES145P beszerelése egyszerű, a 22,5 mm-es (22,3 +0,4/0 mm) furatátmérő az IEC 60947-1 szabványnak megfelelően. A termék fém panelbe 1-6 mm, műanyag panelbe 2-6 mm vastagságig szerelhető. A rögzítés a fej alatti rögzítőanyával történik, 2-2,4 Nm nyomatékkal. A csatlakoztatás csavaros kapcsokkal lehetséges, maximum 2 x 1,5 mm² vezetékkel (érvéghüvellyel) vagy 1 x 0,34...2 x 2,5 mm² vezetékkel (érvéghüvely nélkül). A csavarfej kompatibilis különböző csavarhúzó típusokkal, beleértve a kereszt-, Philips-, pozidriv- és lapos csavarhúzókat is.
Schneider Electric Harmony XB7 - XB7ES145P - vészleállító 1NC+1NO, kulcsos műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB7
Termék vagy alkatrész típus: Vészleállító monolitikus nyomógomb
Eszköz rövid neve: XB7
Szerelési átmérő: 22 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: mechanikus reteszelés
Visszaállítás: Kulcsos kioldás
Működtető profilja: Piros gomba Ø 40 mm, jelöletlen
Kulcszár típusa: 455-ös kulcs
Érintkezők típusa és összetétele: 1 NO + 1 NC
Csatlakozások
Csatlakozók - sorkapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,34...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Sorkapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Kiegészítő jellemzők
CAD teljes szélesség: 40 mm
CAD teljes magasság: 40 mm
CAD teljes mélység: 95 mm
Eszköz felszerelése: Rögzítőfurat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel) fém - vastagság: 1…6 mm
>= 30 x 40 mm (tartópanel) műanyag - vastagság: 2…6 mm
Rögzítési mód: Rögzítőanya a fej alatt: 2…2,4 N.m
Érintkező működés: Lassú-bontó
Érintkezők használata: Standard
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Mechanikai élettartam: 10000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Rövidzárlat elleni védelem: 4 A olvadóbiztosító, gG típus az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -25…70 °C
Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP20 (hátlap) az IEC 60529 szerint
IP54 (előlap) az IEC 60529 szerint
Burkolat típusa: 12-es típus
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60364-5-53
UL 508
IEC 60947-1
IEC 60947-5-1
Terméktanúsítványok: CCC
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) fél szinuszos hullám gyorsulás az IEC 60068-2-27 szerint
