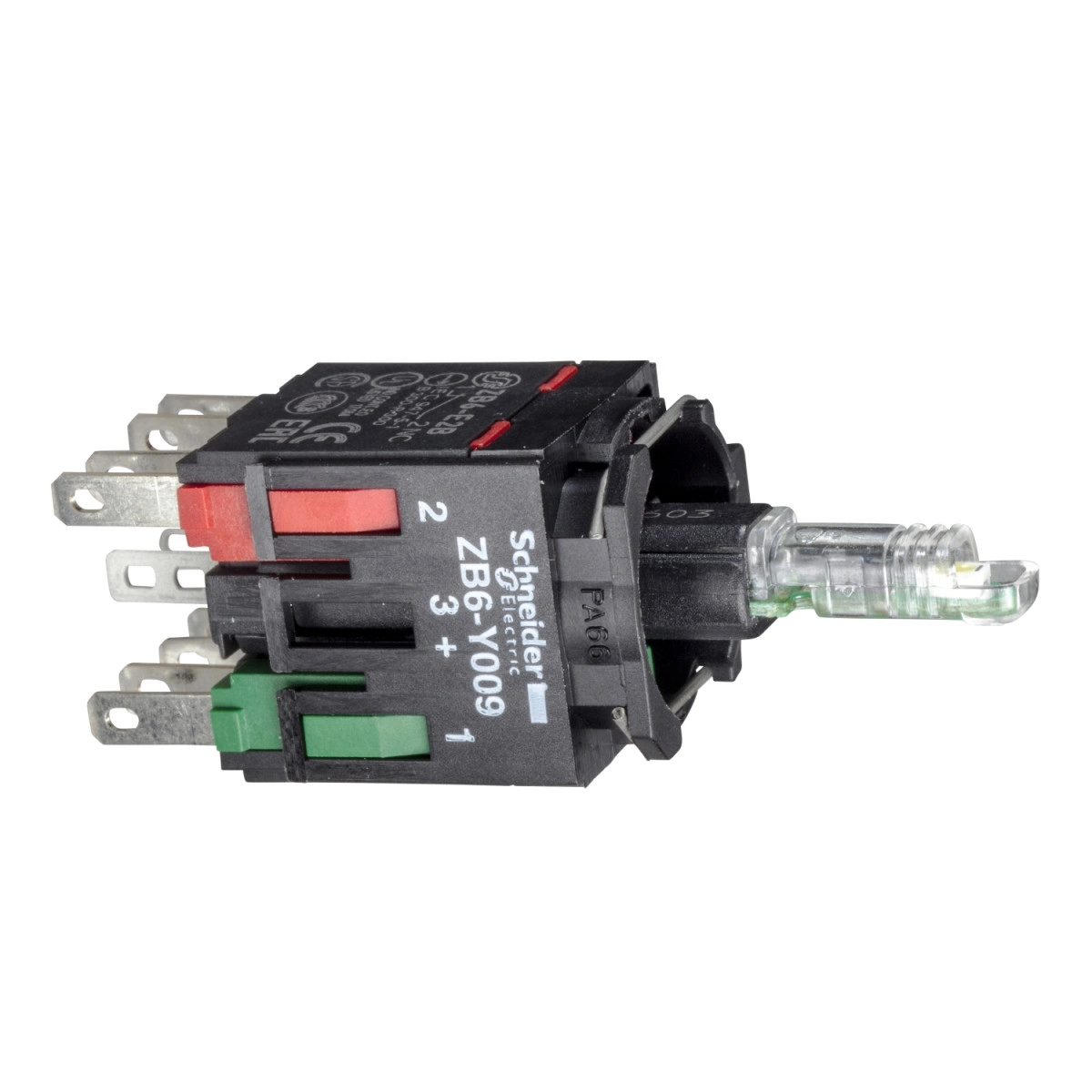

A Schneider Electric Harmony XB6 sorozatú ZB6ZB42B világító nyomógomb aljzat egy komplett megoldást kínál az ipari vezérlőpanelek és automatizálási rendszerek számára. Ez a piros fényű nyomógomb aljzat integrált LED-del és műanyag rögzítőgallérral rendelkezik, amely ideális választás, ha megbízható, jól látható jelzésre van szükség az ipari környezetben.
A ZB6ZB42B modell 12-24V AC/DC tápfeszültséggel működik, és egyetlen NC (alaphelyzetben zárt) érintkezővel rendelkezik, amely lassú bontású működést biztosít. Az érintkező anyaga ezüst ötvözet (Ag/Ni), amely hosszú távú működési stabilitást garantál. A csatlakozás Faston csatlakozókon keresztül történik, 2,8 x 0,5 mm méretben, ami megkönnyíti a gyors és biztonságos bekötést.
Műszaki szempontból a ZB6ZB42B kiemelkedő paraméterekkel rendelkezik. A termék üzemi élettartama rendkívül hosszú, 1.000.000 kapcsolási ciklust biztosít AC-15 és DC-15 kategóriában egyaránt, 2A terheléssel 230V-on. A működtetési erő 2,5 N, amikor az NC érintkező állapotot vált, a teljes működési út pedig 4,3 mm, melyből 1 mm az elektromos állapotváltozáshoz szükséges. A névleges szigetelési feszültség 250V (3-as szennyezettségi fokozat mellett), lökőfeszültség-állósága pedig 4kV az EN/IEC 60947-1 szabványnak megfelelően. A termék CE-minősítéssel rendelkezik, valamint számos nemzetközi tanúsítvánnyal (CSA, GOST, CCC, UL), így világszerte alkalmazható.
A környezeti feltételek szempontjából a ZB6ZB42B rendkívül strapabíró. Működési hőmérséklet-tartománya -25...70°C, tárolási hőmérséklet-tartománya -40...70°C. Kiváló rezgésállóságot biztosít (±3mm és 5g frekvencia: 2-500 Hz között), valamint ütésállósága is figyelemreméltó (30g 18ms-ig és 50g 11ms-ig félszinusz hullám gyorsulás esetén). Az elektromágneses kompatibilitást tekintve is megfelel a legszigorúbb előírásoknak, ellenáll a gyors tranzienseknek (2kV), az elektromágneses mezőknek (10V/m) és az elektrosztatikus kisüléseknek (6kV érintkezéskor fém részeken, 8kV szabad levegőben szigetelő részeken). Az elektromágneses kibocsátása B osztályú, az IEC 55011 szabványnak megfelelően.
Schneider Electric Harmony XB6 - ZB6ZB42B - LED - es világító nyomógomb aljzat, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett világító nyomógomb test
Eszköz rövid neve: ZB6
Rögzítőgallér anyaga: Műanyag
Érintkezők típusa és összetétele: 1 NC
Érintkező működése: Lassú bontású
Csatlakozások - terminálok: Faston csatlakozó, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
Fényforrás színe: Piros
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő adatok
Méretek (Sz x Ma x Mé): 24 x 18 x 51 mm
Sorkapcsok leírása ISO n°1: (11-12)NC
Érintkezők használata: Standard
Pozitív nyitás: Az EN/IEC 60947-5-1 K függelékének megfelelően
Működési út: 1 mm (NC elektromos állapotváltozás), 4,3 mm (teljes út)
Működtetési erő: 2,5 N NC elektromos állapotváltozás
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A gG típusú olvadóbiztosíték az EN/IEC 60947-5-1-nek megfelelően
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az EN/IEC 60947-1-nek megfelelően
Névleges lökőfeszültség-állóság: 4 kV az EN/IEC 60947-1-nek megfelelően
Névleges üzemi áram: 3 A 120 V-nál, AC-15, B300; 1,5 A 240 V-nál, AC-15, B300; 0,1 A 250 V-nál, DC-13, R300; 0,22 A 125 V-nál, DC-13, R300
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, üzemelési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az EN/IEC 60947-5-1 C függelékének megfelelően; 1000000 ciklus, DC-15, 2 A 230 V-nál, üzemelési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az EN/IEC 60947-5-1 C függelékének megfelelően
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90%-os konfidencia szinttel az EN/IEC 60947-5-4-nek megfelelően
Jelzés típusa: Folyamatos
Tápfeszültség határértékek: 6…30 V AC/DC
Áramfelvétel: 15 mA
Környezeti tulajdonságok
Védőkezelés: TC
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet üzemelés közben: -25…70 °C
Elektromos áramütés elleni védelem: II. osztály az IEC 61140-nek megfelelően
Szabványok: EN/IEC 60947-1, EN/IEC 60947-5-5, CSA C22.2 No 14, JIS C 852, JIS C 4520, EN/IEC 60947-5-1, UL 508
Termék tanúsítványok: CSA, GOST, CCC, UL
Rezgésállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6-nak megfelelően, 5 gn (f= 2…500 Hz) az IEC 60068-2-6-nak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27-nek megfelelően, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27-nek megfelelően
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4-nek megfelelően
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3-nak megfelelően
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-2-6-nak megfelelően, 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-2-6-nak megfelelően
Elektromágneses kibocsátás: B osztály az IEC 55011-nek megfelelően
