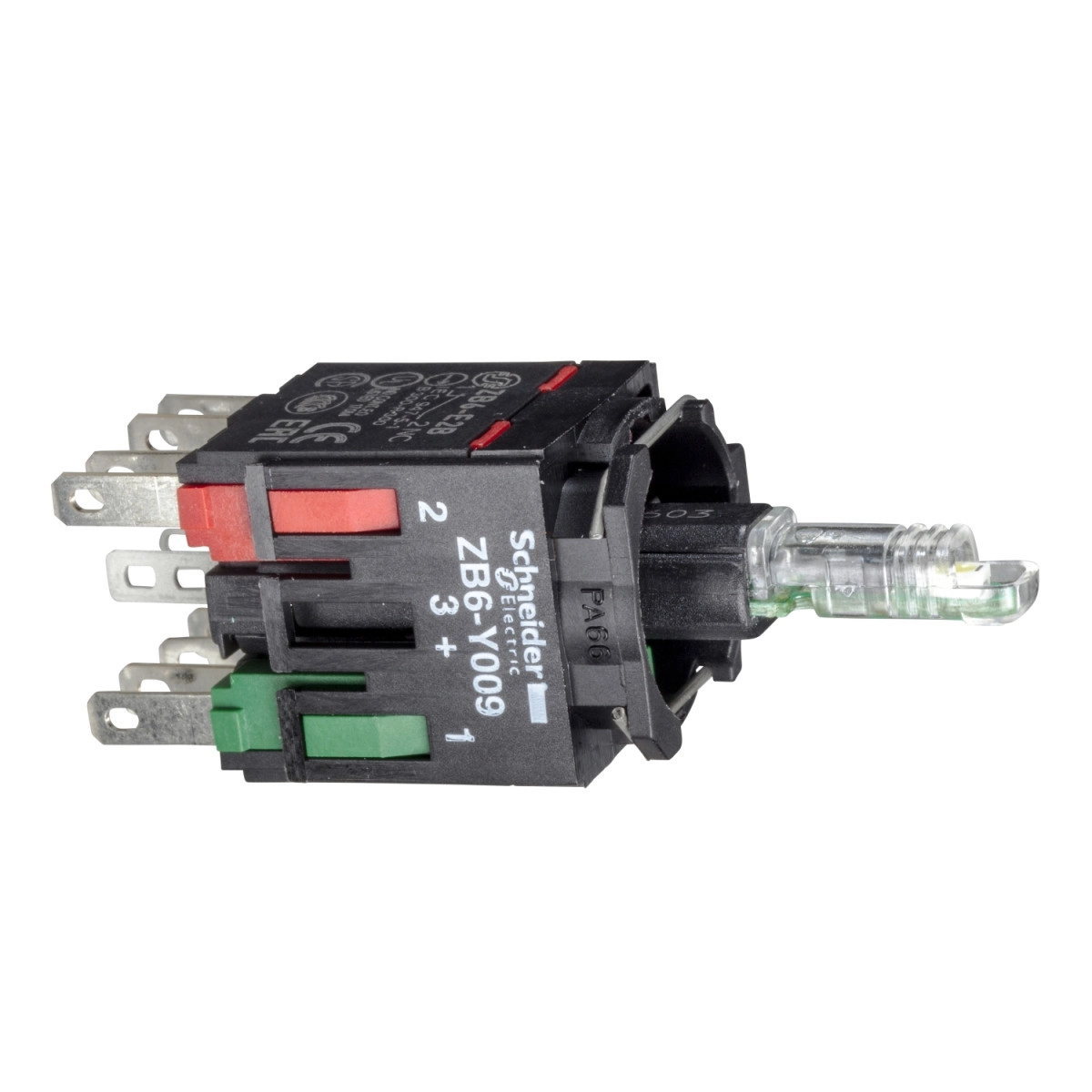

A Schneider Electric Harmony XB6 termékcsalád ZB6ZB31B típusú világító nyomógomb aljzata egy kompakt és megbízható ipari kapcsolóelem, amely tökéletes választás vezérlőpanelekbe és gépekbe történő beépítéshez. Ez a speciális nyomógomb komplett megoldást kínál, mivel tartalmazza mind a test részt, mind a rögzítő gallért, valamint az integrált zöld LED világítást, amely kiváló láthatóságot biztosít különböző fényviszonyok között is.
A ZB6ZB31B műszakilag kiemelkedő paraméterei közé tartozik a 12-24V AC/DC tápfeszültség tartomány, amely rugalmas beépíthetőséget tesz lehetővé különböző rendszerekbe. A nyomógomb 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, és lassú bontású (slow-break) működési elvet követ. A csatlakozás Faston típusú, 2,8 x 0,5 mm méretű csatlakozókkal történik, ami gyors és egyszerű szerelést tesz lehetővé. A nyomógomb működtetéséhez 1,6 N erő szükséges az elektromos állapot megváltoztatásához, a teljes működési út pedig 4,3 mm. Az ezüst ötvözetű (Ag/Ni) érintkezők kiváló elektromos tulajdonságokkal rendelkeznek, és hosszú élettartamot biztosítanak.
A ZB6ZB31B rendkívül strapabíró és megbízható komponens. Elektromos élettartama lenyűgöző: 1.000.000 kapcsolási ciklus AC-15 és DC-15 kategóriában, 2A/230V terhelésnél, ami kivételes tartósságot biztosít ipari környezetben. A termék továbbá kiemelkedő elektromos megbízhatósággal rendelkezik (Λ = 10exp(-8) 5V és 1 mA mellett, 90%-os megbízhatósági szinttel). A nyomógomb állandó (steady) jelzéstípust biztosít, 15 mA áramfogyasztással. Működési hőmérséklet tartománya széles, -25°C és +70°C között, tárolási hőmérséklet tartománya pedig -40°C és +70°C között van, így szélsőséges környezeti feltételek mellett is alkalmazható.
A termék ellenáll a különböző környezeti hatásoknak is: vibrációállósága ±3 mm (f=2...500 Hz) és 5 gn (f=2...500 Hz), ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén. Védve van továbbá a gyors tranziens jelenségekkel (2 kV), elektromágneses mezőkkel (10 V/m) és elektrosztatikus kisülésekkel (6 kV érintkezésnél, 8 kV szabad levegőben) szemben is. A ZB6ZB31B kompakt méretekkel rendelkezik: 24 mm széles, 18 mm magas és 51 mm mély, ami lehetővé teszi a helytakarékos beépítést. A Schneider Electric ZB6ZB31B nyomógomb számos nemzetközi szabványnak megfelel, köztük az UL 508, IEC 60947-5-5, JIS C 4520, IEC 60947-1, JIS C 852, IEC 60947-5-1, CSA C22.2 No 14 előírásoknak, és rendelkezik UL, CSA, GOST és CCC tanúsítványokkal is.
Schneider Electric Harmony XB6 ZB6ZB31B LED-es világító nyomógomb aljzat, zöld műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB6
Terméktípus: Komplett test világító nyomógombhoz
Rövid terméknév: ZB6
Rögzítőgallér anyaga: Műanyag
Érintkezők típusa és összetétele: 1 NO
Érintkező működés: Lassú bontású
Csatlakozás - kapcsok: Faston csatlakozó, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Fényforrás foglalat: Integrált LED
Fényforrás színe: Zöld
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő adatok
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 51 mm
Kapcsok leírása ISO n°1: (13-14)NO
Érintkezők használata: Normál
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Működési út: 2 mm (NO elektromos állapot változás), 4,3 mm (teljes út)
Működési erő: 1,6 N NO elektromos állapotváltozásnál
Érintkezőanyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 6 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 120 V-nál, AC-15, B300; 1,5 A 240 V-nál, AC-15, B300; 0,1 A 250 V-nál, DC-13, R300; 0,22 A 125 V-nál, DC-13, R300
Elektromos tulajdonságok
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési sebesség <3600 kapcs/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint; 1000000 ciklus, DC-15, 2 A 230 V-nál, működési sebesség <3600 kapcs/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA mellett 90%-os megbízhatósági szinttel az IEC 60947-5-4 szerint
Jelzés típusa: Állandó
Tápfeszültség határok: 6...30 V AC/DC
Áramfogyasztás: 15 mA
Túlfeszültség állóság: 1 kV közvetlen érintkezés az IEC 61000-4-5 szerint; 2 kV szabad levegőben az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -25...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
Szabványok: UL 508, IEC 60947-5-5, JIS C 4520, IEC 60947-1, JIS C 852, IEC 60947-5-1, CSA C22.2 No 14
Terméktanúsítványok: UL, CSA, GOST, CCC
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint; 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezésnél (fém részeken) az IEC 61000-2-6 szerint; 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-2-6 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
