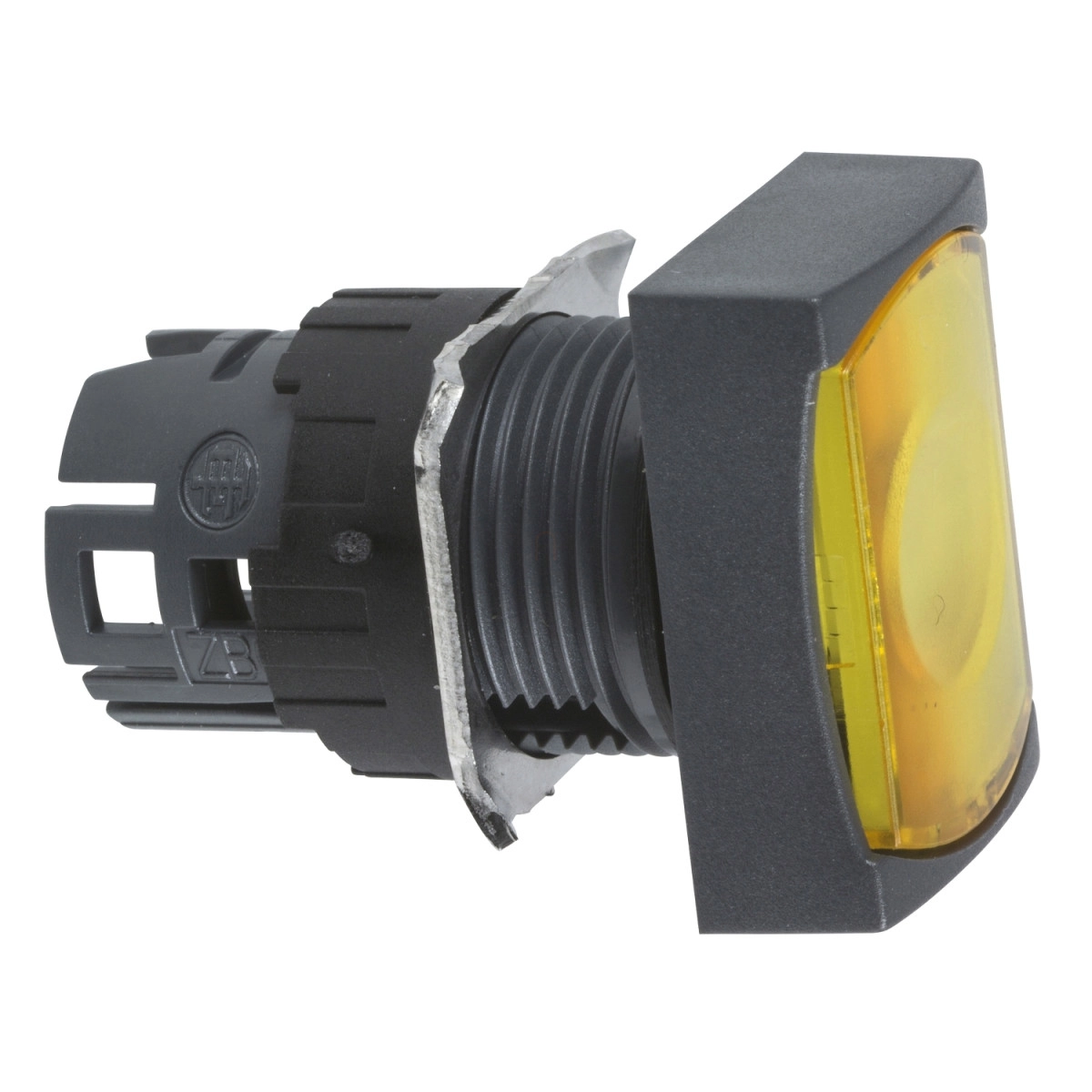

A Schneider Electric Harmony XB6 termékcsaládhoz tartozó ZB6DW5 jelű világító nyomógombfej kiváló választás ipari vezérlőrendszerek, kezelőfelületek és különböző automatizálási megoldások építéséhez. Ez a sárga színű, téglalap alakú, süllyesztett kialakítású nyomógombfej 16 mm-es szerelési átmérővel rendelkezik, így kompatibilis a szabványos méretű panel-kivágásokkal.
A ZB6DW5 típusú világító nyomógombfej integrált LED-del van felszerelve, amely 12-24V tápfeszültséggel működik. Rugós visszatérítésű működési mechanizmusa biztosítja, hogy a gomb megnyomás után automatikusan visszaálljon alaphelyzetbe. A termék jelöletlen kivitelben készül, így univerzálisan alkalmazható különböző vezérlési feladatokhoz, és szükség esetén egyéni jelöléssel látható el. A nyomógombfej műanyag kerettel rendelkezik, amely biztosítja a hosszú élettartamot és a megfelelő mechanikai védettséget.
A ZB6DW5 világító nyomógombfej méretei optimálisak a kezelői felületek kialakításához: 24 mm széles, 18 mm magas és 33 mm mély. A termék IP65-ös védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen védett a por ellen és védett a vízsugarak ellen. Emellett megfelel a NEMA 13, NEMA 4 és NEMA 4X előírásainak is az UL 50 és CSA C22.2 No 94 szabványok szerint, így kiválóan alkalmas ipari környezetben, valamint kültéri alkalmazásokban is.
A termék -25°C és +70°C közötti üzemi hőmérsékleten működik megbízhatóan, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van. Elektromos áramütés elleni védelem szempontjából a ZB6DW5 megfelel az IEC 61140 szerinti II. osztályú besorolásnak. A Schneider Electric ZB6DW5 világító nyomógombfej kompatibilis a Harmony XB6 termékcsalád többi elemével, így könnyen integrálható komplex vezérlőrendszerekbe. A termék megfelel számos nemzetközi szabványnak, többek között: EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-5, JIS C8201-5-1, JIS C 852, UL 508 és JIS C8201-1. A nyomógombfej rezgésállósága is kiemelkedő, ± 3 mm (f = 2-500 Hz) illetve 5 gn (f = 2-500 Hz) az IEC 60068-2-6 szabvány szerint. Ütésállóság tekintetében pedig 30 gn (időtartam = 18 ms) illetve 50 gn (időtartam = 11 ms) fél-szinuszos gyorsulást is képes elviselni az IEC 60068-2-27 szabvány szerint. A Schneider Electric ZB6DW5 világító nyomógombfej ipari tanúsítványai között megtalálható a GOST, CSA, UL és CCC, ami igazolja a termék nemzetközi megfelelőségét és megbízhatóságát.
Schneider Electric Harmony XB6 - ZB6DW5 - Ø16 világító nyomógombfej sárga műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Termék típusa: Világító nyomógombfej
Termék kompatibilitás: Integrált LED
Eszköz rövid neve: ZB6
Keret anyaga: Műanyag
Szerelési átmérő: 16 mm
Eladási egység: 1
Jelzőegység fejének alakja: Téglalap
Működtető típusa: Rugós visszatérítésű
Működtető profil: Sárga, süllyesztett, jelöletlen
Kiegészítő adatok
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 33 mm
Környezet
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Elektromos áramütés elleni védelmi osztály: II. osztály, IEC 61140 szerint
IP védettségi fokozat: IP65, IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint
NEMA 4 az UL 50 szerint
NEMA 4X az UL 50 szerint
NEMA 4 a CSA C22.2 No 94 szerint
NEMA 4X a CSA C22.2 No 94 szerint
NEMA 13 a CSA C22.2 No 94 szerint
Szabványok
EN/IEC 60947-5-1
CSA C22.2 No 14
EN/IEC 60947-1
EN/IEC 60947-5-5
JIS C8201-5-1
JIS C 852
UL 508
JIS C8201-1
Terméktanúsítványok
GOST
CSA
UL
CCC
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
