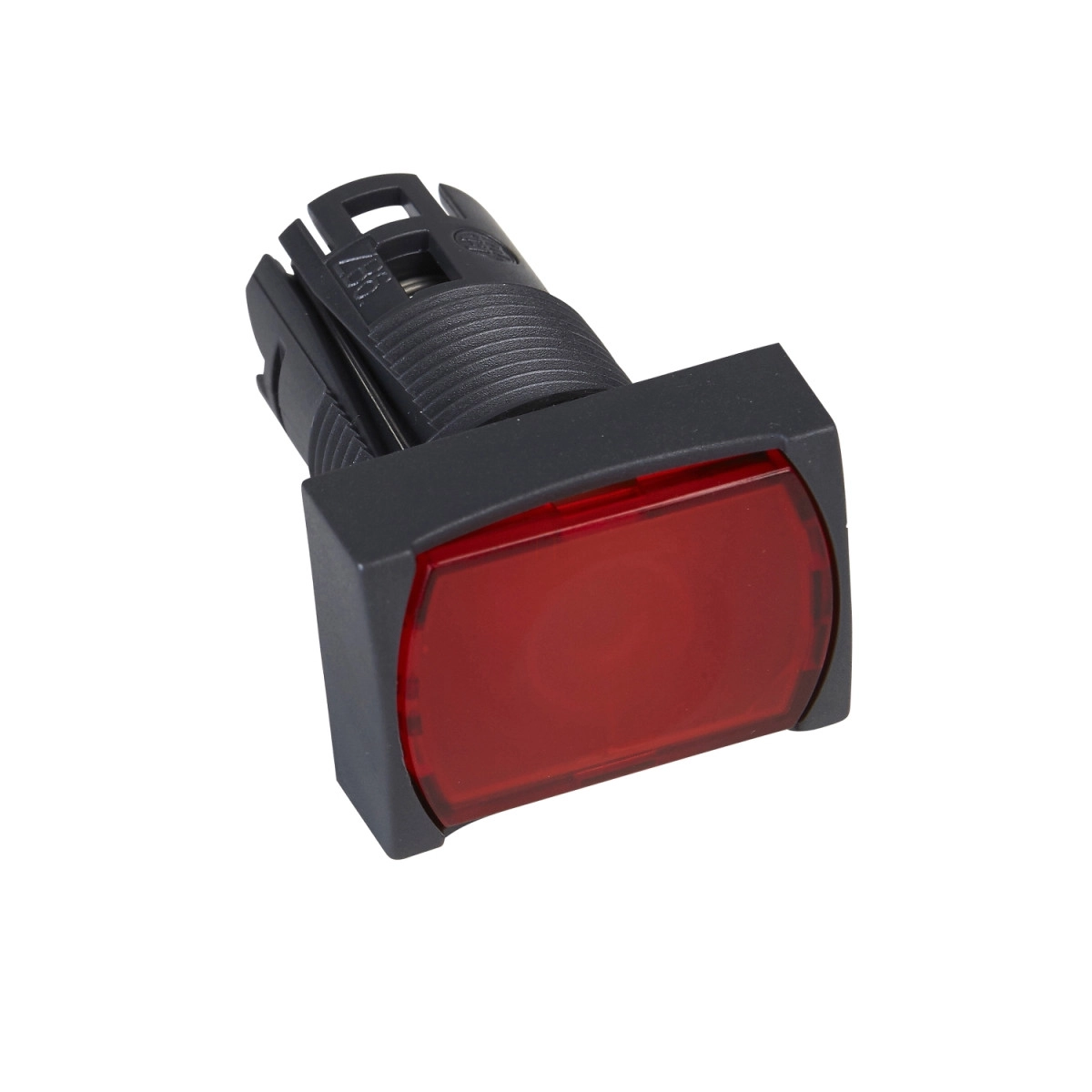

A Schneider Electric Harmony XB6 sorozatú ZB6DW4 világító nyomógombfej egy prémium minőségű irányítástechnikai komponens, amely ideális ipari automatizálási rendszerekhez, vezérlőpultokhoz és egyéb vezérlési feladatokhoz. Ez a piros, téglalap alakú, süllyesztett kialakítású nyomógombfej 16 mm-es rögzítési átmérővel rendelkezik, és rugóvisszatérítésű működéssel biztosítja a megbízható használatot különböző alkalmazásokban.
A ZB6DW4 nyomógombfej 12-24V tápfeszültséggel működik, és beépített LED világítással rendelkezik, amely egyértelmű vizuális visszajelzést biztosít a kezelők számára. A termék jelölés nélküli kivitelben készül, így univerzálisan használható különböző alkalmazásokhoz vagy igény szerint egyedi jelöléssel látható el. A műanyag előlapi keret tartós használatot biztosít még ipari környezetben is, ahol fontos a megbízható működés és a hosszú élettartam.
A ZB6DW4 kiemelkedő IP65 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet nyújt por és vízsugár ellen. A termék megfelel a NEMA 13, NEMA 4 és NEMA 4X védettségi követelményeinek is az UL 50 és CSA C22.2 No 94 szabványok szerint. Az IEC 61140 szabvány szerinti II. érintésvédelmi osztályba tartozik, ami fokozott biztonságot jelent a felhasználók számára. A nyomógombfej széles működési hőmérséklet-tartománya (-25...70 °C) és tárolási hőmérséklet-tartománya (-40...70 °C) lehetővé teszi használatát változatos környezeti körülmények között.
A Schneider Electric Harmony XB6 ZB6DW4 nyomógombfej méretei kompakt kialakítást biztosítanak: 24 mm szélesség, 18 mm magasság és 33 mm mélység. A telepítés egyszerű, a termék kompatibilis a Harmony XB6 sorozat egyéb komponenseivel, lehetővé téve a teljes rendszer kiépítését. A nyomógomb téglalap alakú kialakítása és piros színe jó láthatóságot és ergonomikus használatot biztosít. A termék megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, JIS C 852, UL 508, EN/IEC 60947-5-1, EN/IEC 60947-1 és JIS C8201-1 előírásokat, ami garantálja a megbízhatóságot és a biztonsági követelményeknek való megfelelést különböző alkalmazásokban és régiókban.
Schneider Electric Harmony XB6 - ZB6DW4 - Ø16 világító nyomógombfej téglalap, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Világító nyomógombfej
Termék kompatibilitás: Beépített LED
Eszköz rövid neve: ZB6
Előlapi keret anyaga: Műanyag
Rögzítési átmérő: 16 mm
Értékesítési egység: 1
Jelzőegység fej formája: Téglalap alakú
Működtető típusa: rugóvisszatérítésű
Működtető profil: Piros, süllyesztett, jelöletlen
Kiegészítő információk
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 33 mm
Környezet
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint
NEMA 4 az UL 50 szerint
NEMA 4X az UL 50 szerint
NEMA 4 a CSA C22.2 No 94 szerint
NEMA 4X a CSA C22.2 No 94 szerint
NEMA 13 a CSA C22.2 No 94 szerint
Szabványok és minősítések
Szabványok: EN/IEC 60947-5-5
JIS C8201-5-1
CSA C22.2 No 14
JIS C 852
UL 508
EN/IEC 60947-5-1
EN/IEC 60947-1
JIS C8201-1
Terméktanúsítványok
CCC
GOST
CSA
UL
Mechanikai ellenállás
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
