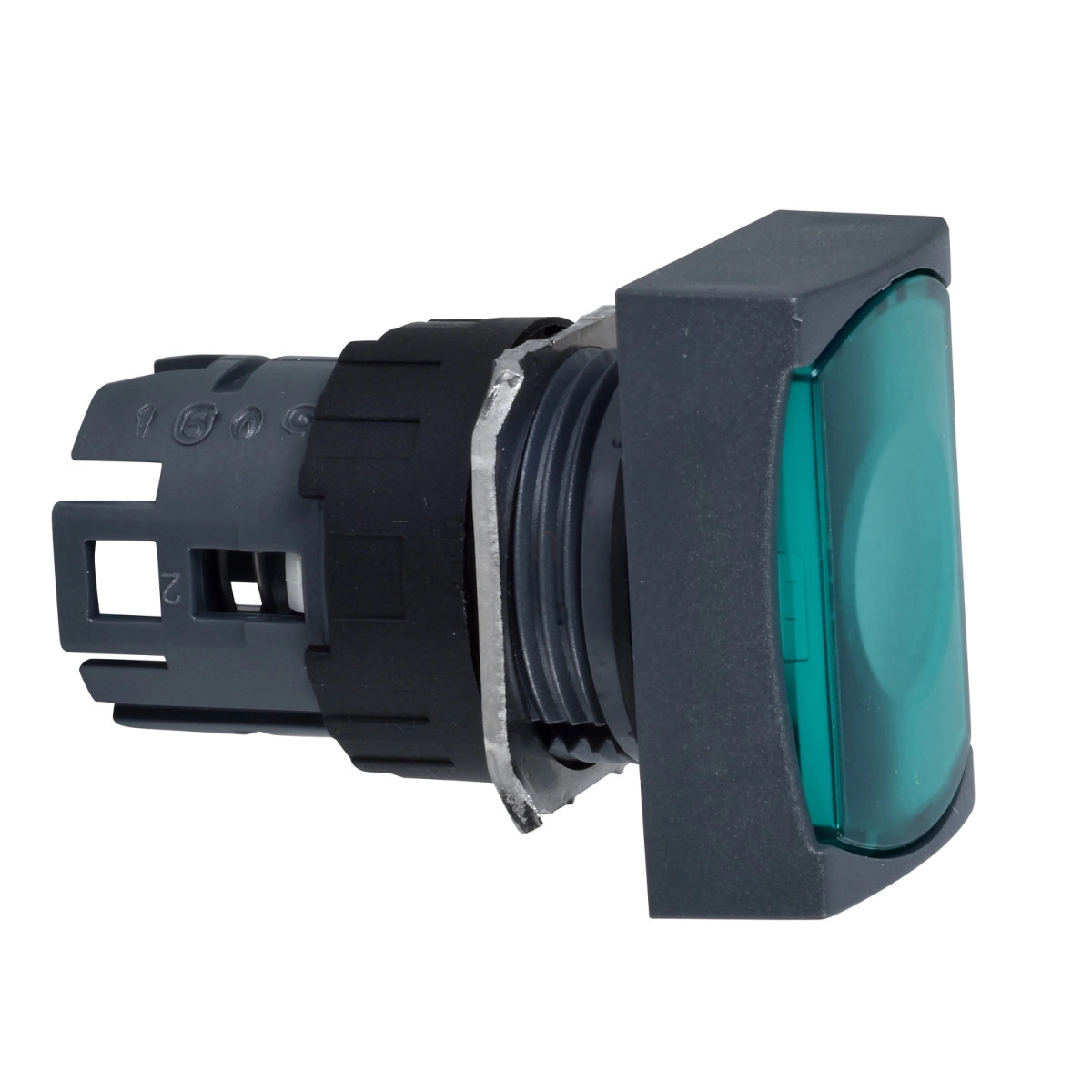

A Schneider Electric Harmony XB6 sorozatú, ZB6DW3 típusú téglalap alakú, zöld színű világító nyomógombfej a professzionális vezérlőelemek kiváló minőségű képviselője. Ez a 16 mm-es beépítési átmérővel rendelkező, integrált LED-del ellátott nyomógombfej tökéletes választás ipari vezérlőpanelek, gépek és berendezések felhasználóbarát kezelőfelületeinek kialakításához.
A ZB6DW3 nyomógombfej rugós visszatérítésű mechanizmussal rendelkezik, így a nyomógomb elengedése után automatikusan visszatér alapállapotába. Működési feszültsége 12-24V közötti tartományban található, ami széles körű alkalmazhatóságot biztosít különböző vezérlőrendszerekben. A téglalap alakú, süllyesztett kialakítású zöld felület jelölés nélküli, így szabadon feliratozható az adott alkalmazás igényeinek megfelelően. Plasztik előlapja kellően strapabíró az ipari környezetben is.
Méreteit tekintve a nyomógombfej teljes CAD szélessége 24 mm, magassága 18 mm, mélysége pedig 33 mm, ami kompakt kialakítást tesz lehetővé még zsúfolt vezérlőpanelek esetén is. Szerelési szempontból fontos, hogy a beépítési átmérő 16 mm, így a szabványos 16 mm-es furatokba könnyedén telepíthető. A panel kivágásánál figyelembe kell venni a téglalap alakú kialakítást, amelyhez a műszaki dokumentációban részletes szerelési útmutató található.
A ZB6DW3 nyomógombfej műszaki jellemzői között kiemelendő az IP65-ös védettségi szint, amely az IEC 60529 szabvány szerint por ellen teljesen védett, valamint vízsugár ellen minden irányból védett kivitelt jelent. Ez a védelmi szint lehetővé teszi a termék használatát olyan környezetekben is, ahol por vagy nedvesség előfordulhat. Továbbá megfelel a NEMA 13, NEMA 4 és NEMA 4X védettségi követelményeknek az UL 50 és CSA C22.2 No 94 szabványok szerint. Az áramütés elleni védelem szempontjából II-es osztályú az IEC 61140 szabványnak megfelelően. A nyomógomb működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C közötti értékek között biztosított.
A termék számos nemzetközi szabványnak megfelel, köztük az EN/IEC 60947-1, EN/IEC 60947-5-5, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14, JIS C 852, JIS C8201-5-1 és JIS C8201-1 szabványoknak. Ez a széleskörű megfelelőség biztosítja, hogy a Schneider Electric ZB6DW3 nyomógombfej világszerte használható legyen különböző ipari és kereskedelmi alkalmazásokban. A termék TC (Tropic Proof Coating) védőkezeléssel is rendelkezik, ami növeli ellenálló képességét a szélsőséges környezeti hatásokkal szemben. Rezgésállósága ±3 mm (f= 2...500 Hz) és 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB6 - ZB6DW3 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Világító nyomógombfej
Termék kompatibilitás: Integrált LED
Eszköz rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Téglalap
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Zöld süllyesztett, jelölés nélkül
Kiegészítő adatok
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 33 mm
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -25...70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint, NEMA 13 a CSA C22.2 No 94 szerint
Szabványok
JIS C 852, UL 508, EN/IEC 60947-1, EN/IEC 60947-5-5, CSA C22.2 No 14, EN/IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok
CSA, GOST, CCC, UL
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
