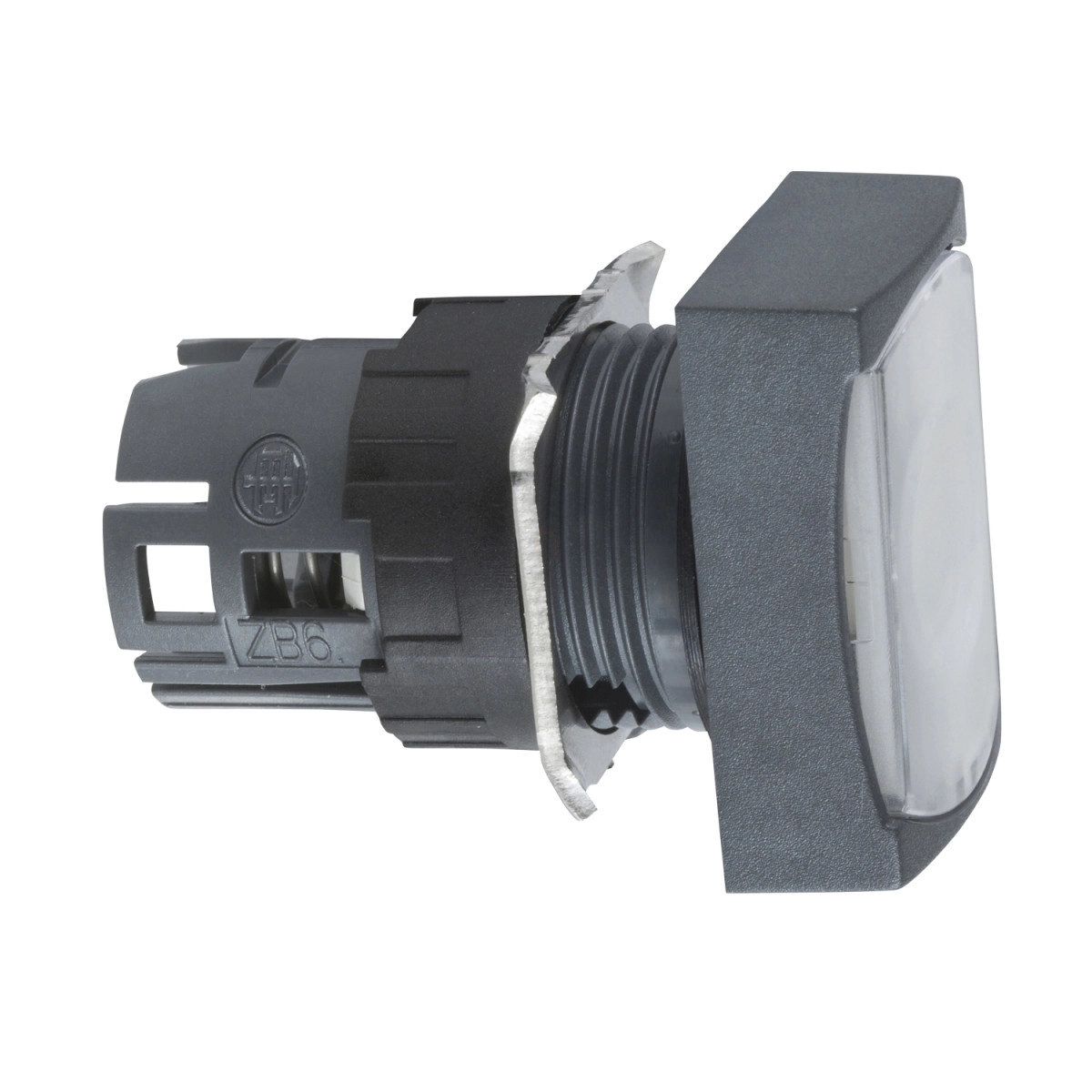

A Schneider Electric Harmony XB6 termékcsalád ZB6DW1 típusú világító nyomógombfeje egy sokoldalúan használható, kiváló minőségű ipari vezérlőelem, amely tökéletes választás különböző ipari alkalmazásokhoz és vezérlőpanelekhez. Ez a téglalap alakú, fehér színű, jelöletlen nyomógombfej rugós visszatérítésű mechanizmussal rendelkezik, amely megbízható működést biztosít még a legigényesebb környezetben is.
A ZB6DW1 modell beépített LED-del rendelkezik, amely 12...24V feszültségtartományban működik, így kiválóan alkalmazható különböző vezérlőrendszerekben. A nyomógomb 16 mm-es szerelési átmérővel rendelkezik, ami kompatibilissá teszi a legtöbb szabványos ipari alkalmazással. Az eszköz műanyag előlapja strapabíró, ugyanakkor esztétikus megjelenést biztosít. A téglalap alakú kialakítás nem csak funkcionális, de megkönnyíti a felismerést és használatot a kezelőpanelen.
A ZB6DW1 nyomógombfej kiváló védelmi tulajdonságokkal rendelkezik. IP65-ös védettségi szintje megfelelő védelmet nyújt por és vízsugarak ellen, így megfelel a legtöbb ipari környezet követelményeinek. Emellett teljesíti a NEMA 13, NEMA 4 és NEMA 4X előírásokat is az UL 50 és CSA C22.2 No 94 szabványok szerint. Az elektromos áramütés elleni védelmet az IEC 61140 szabvány szerinti Class II besorolás biztosítja. Ezek a tulajdonságok együttesen garantálják, hogy a termék a legváltozatosabb körülmények között is biztonságosan használható.
A műszaki paramétereket tekintve a ZB6DW1 modell 24 mm szélességgel, 18 mm magassággal és 33 mm mélységgel rendelkezik (CAD méretek). A termék -25...70 °C közötti üzemi hőmérséklettartományban használható, tárolási hőmérséklete pedig -40...70 °C között lehet. A nyomógombfej kompatibilis számos nemzetközi szabvánnyal, többek között az EN/IEC 60947-5-1, CSA C22.2 No 14, UL 508, EN/IEC 60947-5-5, EN/IEC 60947-1, valamint a japán JIS C8201-5-1, JIS C 852 és JIS C8201-1 szabványokkal. A Schneider Electric ZB6DW1 nyomógombfej megfelelő védelemmel rendelkezik a vibráció és ütések ellen is, teljesítve az IEC 60068-2-6 és IEC 60068-2-27 szabványokat. A vibrációállóság ±3 mm (f= 2...500 Hz) és 5 gn (f= 2...500 Hz), míg az ütésállóság 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén.
Schneider Electric Harmony XB6 - ZB6DW1 - Ø16 világító nyomógombfej téglalap, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Világító nyomógombfej
Termék kompatibilitás: Beépített LED
Eszköz rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Minimális rendelési mennyiség: 1
Jelzőegység fej alakja: Téglalap
Működtető típusa: Rugós visszatérítésű
Működtető profil: Fehér süllyesztett, jelöletlen
Kiegészítő adatok
CAD szélesség: 24 mm
CAD magasság: 18 mm
CAD mélység: 33 mm
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Elektromos áramütés elleni védelem: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint
NEMA 4 az UL 50 szerint
NEMA 4X az UL 50 szerint
NEMA 4 a CSA C22.2 No 94 szerint
NEMA 4X a CSA C22.2 No 94 szerint
NEMA 13 a CSA C22.2 No 94 szerint
Szabványok
JIS C8201-5-1
EN/IEC 60947-5-1
CSA C22.2 No 14
UL 508
EN/IEC 60947-5-5
JIS C 852
EN/IEC 60947-1
JIS C8201-1
Terméktanúsítványok
GOST
CSA
CCC
UL
Vibráció és ütésállóság
Vibrációállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
