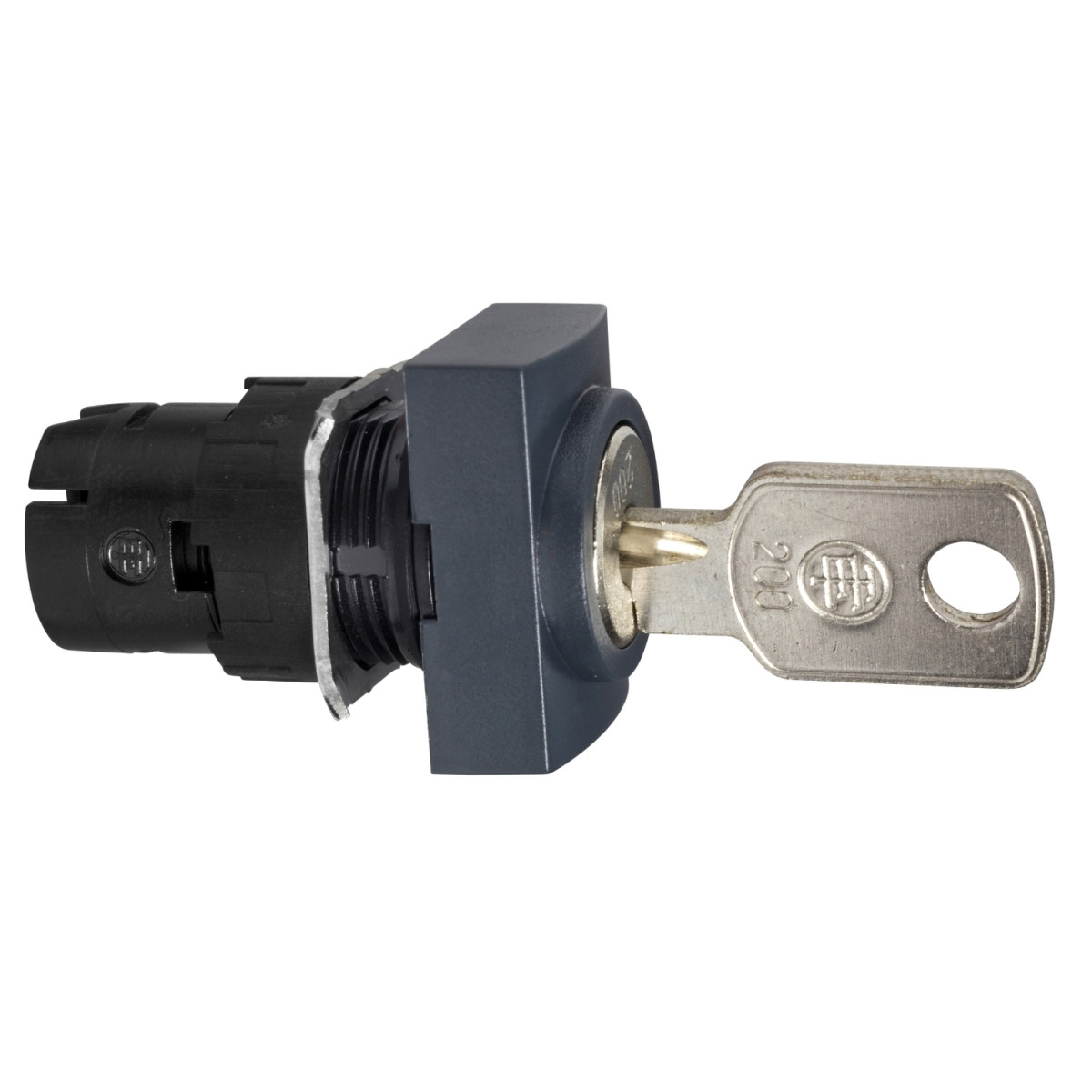

A Schneider Electric Harmony XB6 sorozatba tartozó ZB6DGL kulcsos választókapcsoló fej egy kiváló minőségű ipari vezérlőkomponens, amely sokoldalú felhasználhatóságával tűnik ki a piacon. Ez a fekete kulcsos kapcsoló fej 16 mm-es szerelőátmérővel rendelkezik és téglalap alakú kialakítással készült, amely kiválóan illeszkedik a modern vezérlőpanelek és berendezések dizájnjához.
A ZB6DGL kulcsos választókapcsoló fej két pozícióval rendelkezik, és középállásból történő kulcs kivételre van kialakítva, így biztosítva a maximális biztonságot és hozzáférés-kontrollt. A rugós visszatérítés funkció lehetővé teszi, hogy a kapcsoló automatikusan visszatérjen alaphelyzetbe a működtetés után, ami különösen hasznos olyan alkalmazásokban, ahol a pillanatnyi működtetés szükséges. A termék a 200-as kulcstípussal működtethető, ami még tovább növeli a biztonságot és a kompatibilitást a megfelelő rendszerekkel. A ZB6DGL műanyag előlappal (kerettel) rendelkezik, amely tartós és esztétikus megjelenést biztosít.
A Schneider Electric ZB6DGL kulcsos választókapcsoló fej kiváló védelmi jellemzőkkel büszkélkedhet, többek között IP65-ös védettséggel az IEC 60529 szabvány szerint, ami hatékony védelmet nyújt por és víz ellen. Ez a komponens megfelel a NEMA 13, NEMA 4 és NEMA 4X előírásoknak is mind az UL 50, mind a CSA C22.2 No 94 szabványok szerint. A termék Class II érintésvédelmi osztályba tartozik az IEC 61140 szabvány alapján, ami fokozott biztonságot nyújt a felhasználók számára. Az üzemi hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklete -40°C és +70°C között mozoghat, így szélsőséges környezeti feltételek mellett is megbízhatóan működik.
A ZB6DGL kulcsos választókapcsoló fej pontos méretei is figyelemre méltóak: 24 mm szélességgel, 18 mm magassággal és 55 mm mélységgel rendelkezik (CAD méretek), ami lehetővé teszi a precíz tervezést és beépítést. A termék kiváló rezgésállóságot is mutat, hiszen ellenáll a ±3 mm amplitúdójú rezgéseknek 2-500 Hz frekvenciatartományban, valamint az 5 g gyorsulású rezgéseknek is ugyanebben a frekvenciatartományban az IEC 60068-2-6 szabvány szerint. Ütésállósága is kiemelkedő, mivel képes elviselni a 30 g gyorsulású, 18 ms időtartamú félszinusz hullámú ütéseket, valamint az 50 g gyorsulású, 11 ms időtartamú félszinusz hullámú ütéseket is az IEC 60068-2-27 szabvány előírásai alapján. A Schneider Electric ZB6DGL kulcsos választókapcsoló fej számos nemzetközi szabványnak megfelel, többek között: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C 852, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1. Emellett különböző tanúsítványokkal is rendelkezik, mint például GOST, CSA, CCC és UL, amelyek igazolják a termék magas minőségét és megbízhatóságát a világ különböző piacain.
Schneider Electric Harmony XB6 - ZB6DGL - Ø16 kulcsos választókapcsoló fej, 2állású műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Minimum rendelési mennyiség: 1
Működési jellemzők
Jelzőegység fejének alakja: Téglalap alakú
Működtető típusa: Középre rugós visszatérésű
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíció információ: 2 állás
Kulcszár típusa: 200-as kulcs
Kulcs kivételi pozíció: Közép
Kiegészítő információk
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 55 mm
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláskor: -40…70 °C
Környezeti levegő hőmérséklete üzemeléskor: -25…70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C 852, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: GOST, CSA, CCC, UL
Mechanikai ellenállóképesség
Vibrációs ellenállás: ±3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
