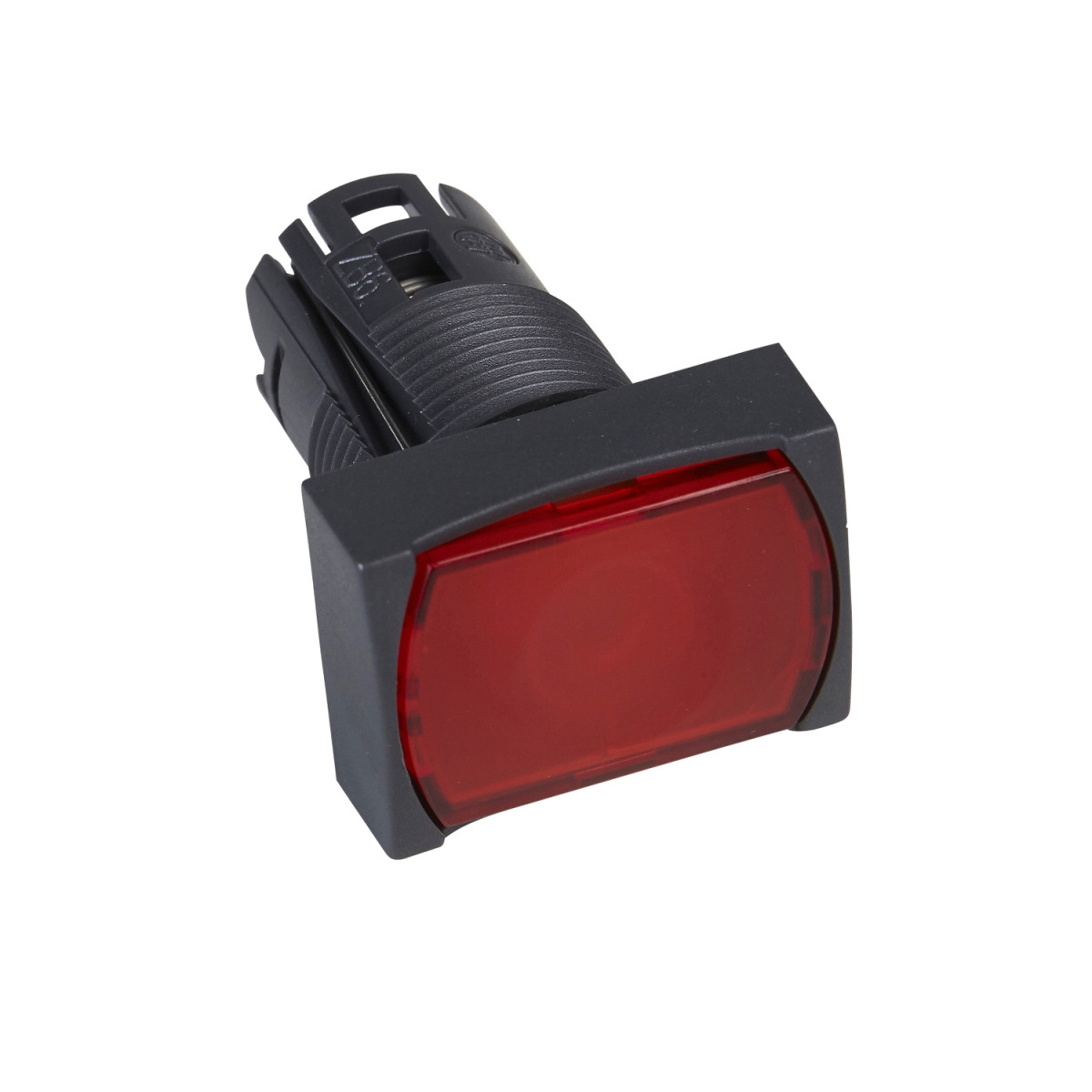

A Schneider Electric Harmony XB6 sorozatú ZB6DF4 világító nyomógombfej tökéletes választás ipari vezérlőpanelekhez és kapcsolószekrényekhez, ahol egyértelmű, vizuális visszajelzést kell biztosítani a gépkezelők számára. Ez a piros téglalap alakú, süllyesztett kivitelű nyomógombfej 16 mm-es rögzítési átmérővel rendelkezik, és beépített LED-del van ellátva a jobb láthatóság érdekében.
A ZB6DF4 nyomógombfej reteszelő működésű, ami azt jelenti, hogy benyomáskor rögzített állapotban marad, majd újabb megnyomásra old ki. Ez a funkció ideálissá teszi olyan alkalmazásokban, ahol bizonyos folyamatok vagy gépek tartós be- és kikapcsolását kell biztosítani. A termék műanyag kerettel rendelkezik, és a jelzőegység feje téglalap alakú, piros, jelöletlen kivitelben. A kompakt méreteknek köszönhetően (24 mm szélesség, 18 mm magasság, 33 mm mélység) még szűk helyen is könnyen elhelyezhető.
A ZB6DF4 nyomógombfej kiemelkedő műszaki paraméterekkel rendelkezik. IP65-ös védettségi szintje megfelelő védelmet nyújt por és vízsugarak ellen az IEC 60529 szabvány szerint, valamint NEMA 13, NEMA 4 és NEMA 4X védelmi besorolással is rendelkezik az UL 50 és CSA C22.2 No 94 szabványok alapján. A termék ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), ami különösen hasznos olyan ipari környezetben, ahol rendszeres tisztítás szükséges. Mechanikai tartóssága figyelemreméltó, hiszen 300000 kapcsolási ciklust képes teljesíteni meghibásodás nélkül. A termék II. érintésvédelmi osztályba tartozik az IEC 61140 szabvány szerint, ami fokozott biztonságot jelent.
A ZB6DF4 nyomógombfej széles környezeti hőmérséklet-tartományban használható, tárolási hőmérséklete -40 és +70 °C között, üzemi hőmérséklete -25 és +70 °C között van. A nyomógombfej kompatibilis a Harmony XB6 termékcsalád többi elemével, így könnyen integrálható meglévő rendszerekbe is. A termék TC védőkezeléssel rendelkezik, és számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-1, JIS C 852, JIS C8201-5-1, EN/IEC 60947-5-5, UL 508, CSA C22.2 No 14, EN/IEC 60947-5-1 és JIS C8201-1 szabványoknak. Rendelkezik CCC, GOST, CSA és UL tanúsítványokkal is, ami igazolja a termék minőségét és megbízhatóságát. Rezgésállósága +/- 3 mm (f= 2-500 Hz) és 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szabvány szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány alapján.
Schneider Electric Harmony XB6 - ZB6DF4 - Ø16 világító nyomógombfej téglalap piros műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB6
Termék vagy komponens típusa: Világító nyomógombfej
Termék kompatibilitás: Integrált LED
Eszköz rövid neve: ZB6
Keret anyaga: Műanyag
Szerelési átmérő: 16 mm
Minimális rendelési mennyiség: 1
Jelzőegység fej alakja: Téglalap alakú
Működtető típusa: reteszelő
Működtető profil: Piros süllyesztett, jelöletlen
Méretadatok
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 33 mm
Ellenállóság
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 300000 ciklus
Környezeti feltételek
Védőkezelés: TC
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -25...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, JIS C 852, JIS C8201-5-1, EN/IEC 60947-5-5, UL 508, CSA C22.2 No 14, EN/IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CCC, GOST, CSA, UL
Ellenállóképesség
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
