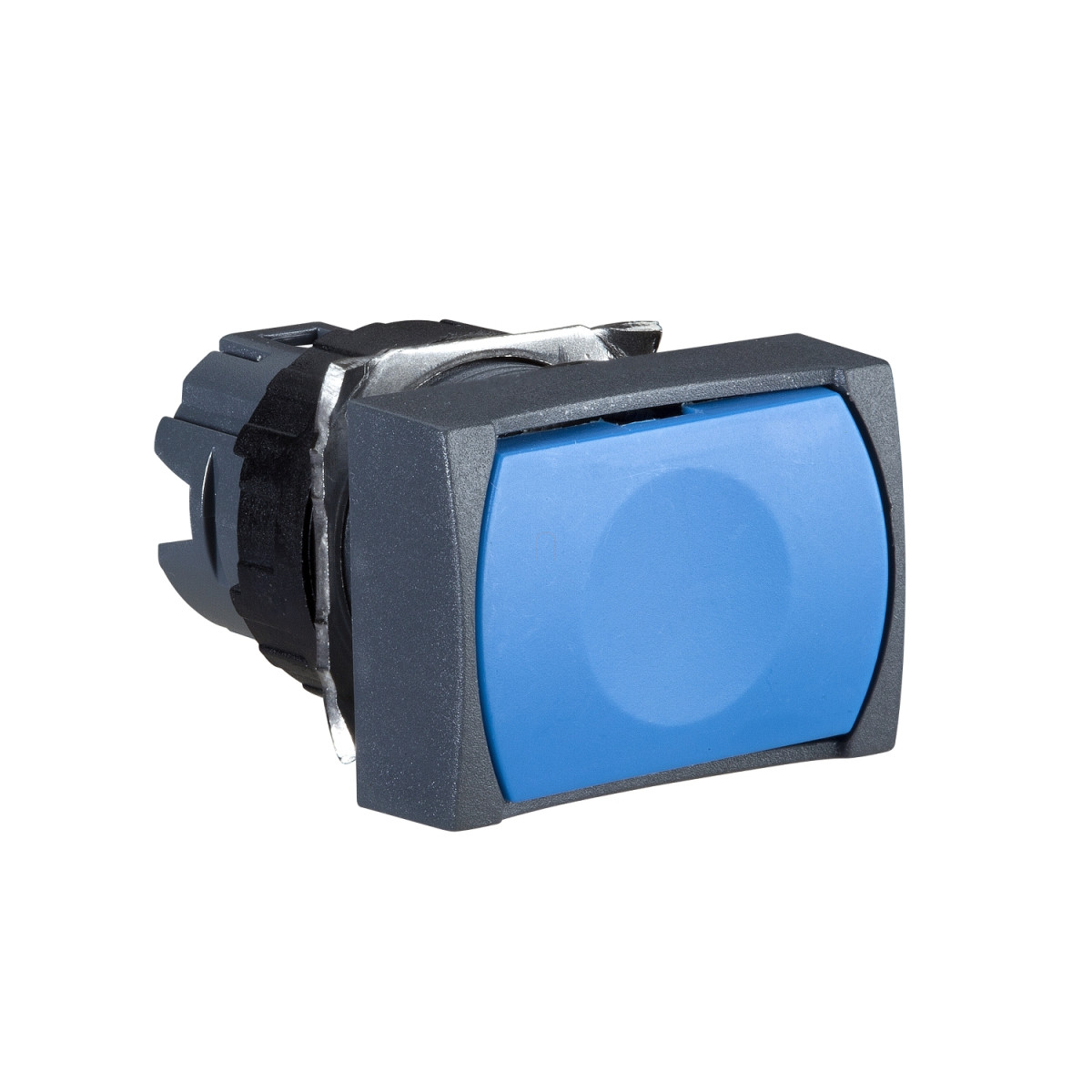

A Schneider Electric Harmony XB6 sorozathoz tartozó ZB6DA6 típusú nyomógombfej tökéletes választás ipari kapcsolóberendezések, vezérlőpanelek és automatizálási rendszerek kialakításához. Ez a kék színű, téglalap alakú, süllyesztett kivitelű, nem világító nyomógomb fej 16 mm-es szerelési átmérővel rendelkezik, így ideálisan illeszkedik a szabványos panelkivágásokba.
A ZB6DA6 nyomógombfej rugós visszatérésű működtetést biztosít, ami azt jelenti, hogy a gomb megnyomás után automatikusan alaphelyzetbe áll vissza. A kék színű, jelöletlen felületű süllyesztett kialakítás nemcsak esztétikus megjelenést kölcsönöz a kezelőfelületnek, hanem praktikus is, mivel csökkenti a véletlen működtetés kockázatát. A termék műanyag előlappal (bezel) készül, amely tartós és megbízható működést tesz lehetővé még ipari környezetben is. A Harmony XB6 sorozat részeként a ZB6DA6 kompatibilis a termékcsalád egyéb elemeivel, így rugalmasan konfigurálható különböző alkalmazásokhoz.
A ZB6DA6 nyomógombfej kiemelkedő műszaki paraméterekkel rendelkezik. IP65-ös védettségének köszönhetően ellenáll a por és vízsugár behatolásának az IEC 60529 szabvány szerint. Emellett megfelel a NEMA 13, NEMA 4 és NEMA 4X védettségi követelményeknek is az UL 50 és CSA C22.2 No 94 szabványok alapján, ami kiváló védelmet biztosít zord ipari környezetben való alkalmazás során. A termék Class II érintésvédelmi osztályba tartozik az IEC 61140 szabványnak megfelelően. A nyomógombfej széles üzemi hőmérséklet-tartományban (-25…70 °C) használható, és tárolási hőmérséklet-tartománya -40…70 °C, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A termék TC védőkezeléssel rendelkezik a fokozott környezeti ellenállóság érdekében.
A ZB6DA6 nyomógombfej pontos méretei: 24 mm teljes szélesség, 18 mm teljes magasság és 33 mm teljes mélység. A nyomógomb szabványos 16 mm-es szerelési átmérővel rendelkezik, ami kompatibilis a legtöbb ipari alkalmazással. A termék számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60947-5-1, EN/IEC 60947-1, EN/IEC 60947-5-5, JIS C8201-5-1, JIS C 852, JIS C8201-1, CSA C22.2 No 14 és UL 508 szabványokat. A ZB6DA6 nyomógombfej különféle szerelési lehetőségekkel rendelkezik, beleértve a nyomtatott áramköri lapra történő közvetlen szerelést, vagy opcionális ZB6Y010 foglalat adapterrel és ZB6Y011 testbilinccsel való rögzítést, ami nagy rugalmasságot biztosít a különböző alkalmazásokhoz. A termék vibráció- és ütésállósága kiemelkedő, képes ellenállni akár ±3 mm amplitúdójú, 2-500 Hz frekvenciájú rezgéseknek, illetve 5 gn erősségű rezgéseknek, valamint 30 gn vagy 50 gn erősségű félszinusz hullámú gyorsulásoknak 18 ms, illetve 11 ms időtartam mellett.
Schneider Electric Harmony XB6 - ZB6DA6 - kék téglalap sülly. nyomógomb fej Ø16 visszatérő jelöletlen műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Termék vagy alkatrész típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Téglalap
Működtető típusa: Rugós visszatérés
Működtető profilja: Kék süllyesztett, jelöletlen
Kiegészítő információk
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 33 mm
Környezet
Védőkezelés: TC
Tárolási környezeti levegő hőmérséklet: -40...70 °C
Üzemi környezeti levegő hőmérséklet: -25...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint
NEMA 4 az UL 50 szerint
NEMA 4X az UL 50 szerint
NEMA 13 a CSA C22.2 No 94 szerint
NEMA 4 a CSA C22.2 No 94 szerint
NEMA 4X a CSA C22.2 No 94 szerint
Szabványok
EN/IEC 60947-5-1
JIS C8201-5-1
CSA C22.2 No 14
EN/IEC 60947-1
UL 508
JIS C 852
EN/IEC 60947-5-5
JIS C8201-1
Termék tanúsítványok
CCC
GOST
CSA
UL
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
