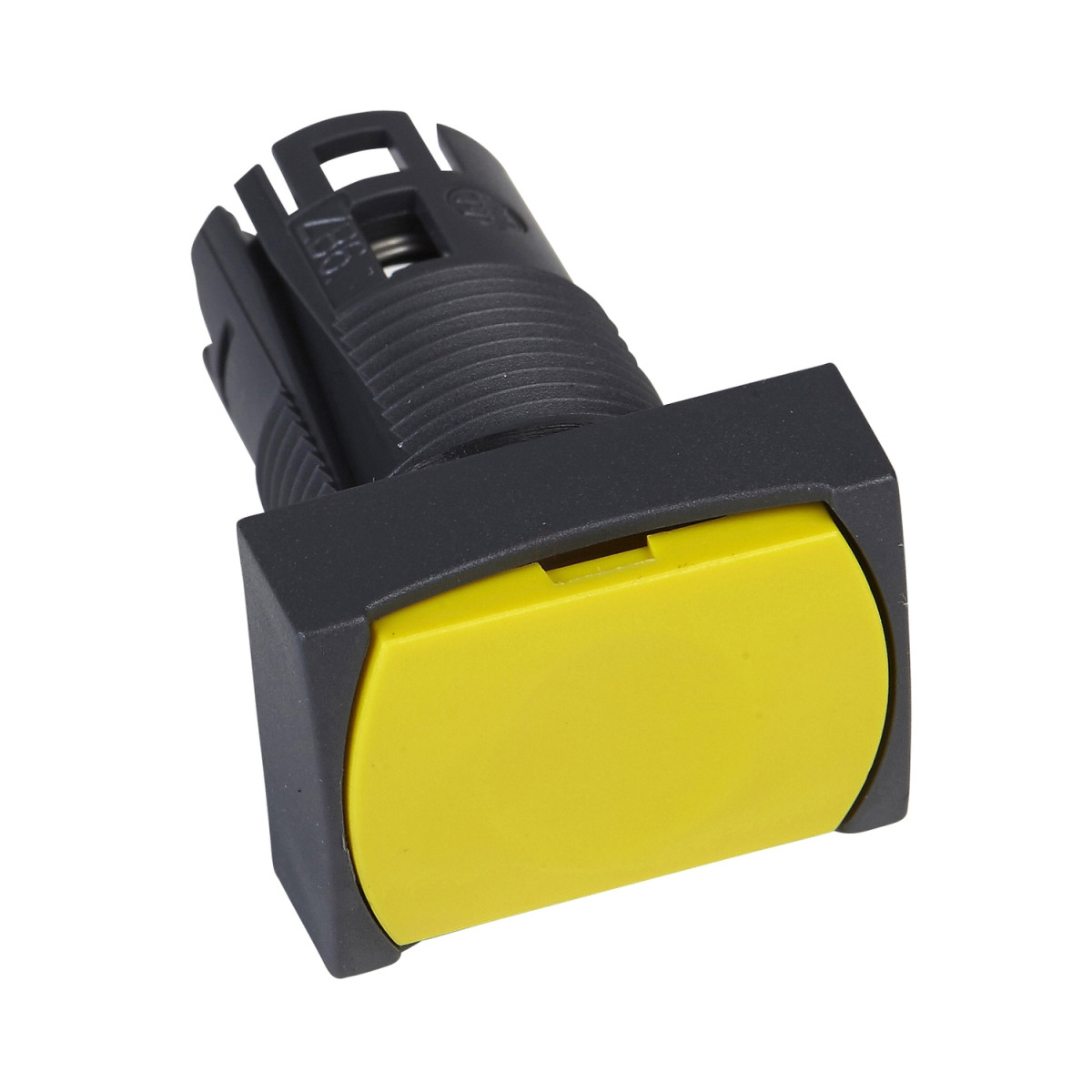

A Schneider Electric Harmony XB6 sorozatú ZB6DA5 nyomógombfej egy prémium minőségű ipari vezérlőelem, amelyet kifejezetten ipari környezetbe terveztek. Ez a sárga színű, négyszögletes kialakítású, nem világító nyomógombfej 16 mm-es szerelési átmérővel rendelkezik, és rugós visszatérítésű működési mechanizmussal van ellátva, így mindig visszatér alaphelyzetbe a megnyomás után.
A termék kialakítása műszaki szempontból átgondolt és praktikus: a sárga, jelöletlen, süllyesztett nyomógomb jól látható és könnyen kezelhető, miközben a műanyag előlap (keret) tartós és ellenálló. A ZB6DA5 nyomógombfej méretei precízen megtervezettek: 24 mm teljes szélesség, 18 mm teljes magasság és 33 mm teljes mélység, ami lehetővé teszi a kompakt beépítést különböző ipari vezérlőpanelekbe. A négyszögletes kialakítás nem csak esztétikai szempontból előnyös, hanem megkönnyíti a tájékozódást több nyomógomb együttes használata esetén.
A Harmony XB6 sorozatú ZB6DA5 nyomógombfej kiemelkedő környezeti védettséggel rendelkezik, ami biztosítja a hosszú élettartamot és megbízható működést még a legzordabb ipari körülmények között is. Az IP65-ös védettségi besorolás az IEC 60529 szabvány szerint teljesen véd a por és a vízsugár ellen, így ideális választás porral szennyezett vagy nedves környezetben. A NEMA 13, NEMA 4 és NEMA 4X védettség (az UL 50 és CSA C22.2 No 94 szabványok szerint) további bizonyítéka a termék robosztus kialakításának. A termék széles üzemi hőmérséklet-tartománya (-25°C és +70°C között) szintén hozzájárul a sokoldalú felhasználhatóságához. Tárolási hőmérséklet szempontjából a termék még szélesebb tartományt biztosít: -40°C és +70°C között tárolható. Az IEC 61140 szabvány szerinti Class II elektromos érintésvédelmi besorolás biztosítja a maximális biztonságot a felhasználók számára.
A Schneider Electric ZB6DA5 nyomógombfej a legmagasabb nemzetközi szabványoknak felel meg, többek között: JIS C 852, EN/IEC 60947-1, CSA C22.2 No 14, EN/IEC 60947-5-1, JIS C8201-5-1, UL 508, EN/IEC 60947-5-5 és JIS C8201-1. A termék TC (Tropic Coating) védőkezeléssel rendelkezik, ami további védelmet nyújt a párás, magas páratartalmú környezetben. Ezek a tanúsítványok és megfelelőségek garantálják, hogy a ZB6DA5 nyomógombfej megfelel az ipari alkalmazások magas követelményeinek világszerte. A termék kiemelkedő rezgésállósággal rendelkezik, ±3 mm (f= 2...500 Hz) és 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB6 - ZB6DA5 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Értékesítési egység: 1
Jelzőegység fejének alakja: Négyszögletes
Működtetési típus: rugós visszatérítésű
Működtető profil: Sárga süllyesztett, jelöletlen
Kiegészítő adatok
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 33 mm
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -25...70 °C
Elektromos érintésvédelmi osztály: Class II az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok
JIS C 852, EN/IEC 60947-1, CSA C22.2 No 14, EN/IEC 60947-5-1, JIS C8201-5-1, UL 508, EN/IEC 60947-5-5, JIS C8201-1
Termék tanúsítványok
CSA, UL, CCC, GOST
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
