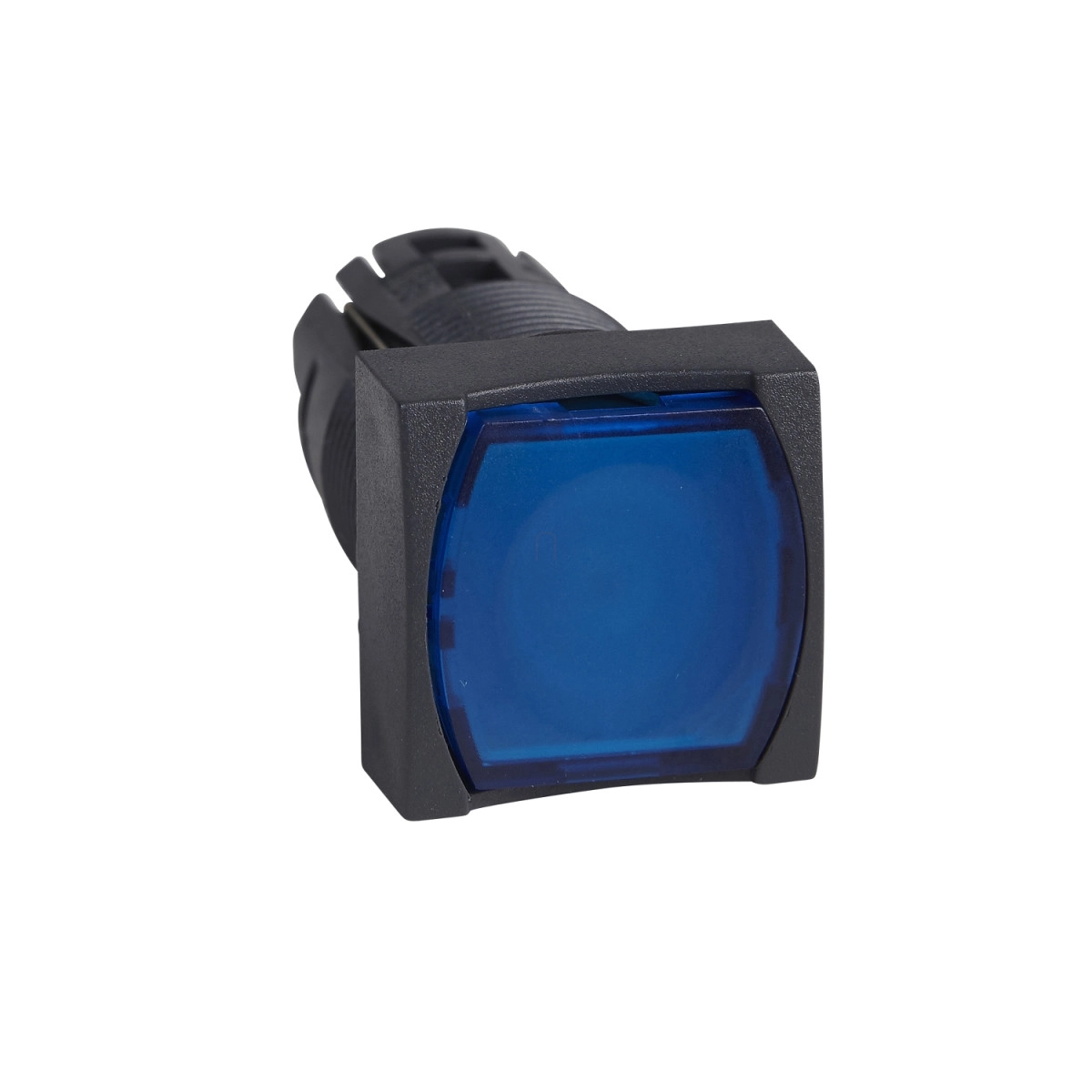

A Schneider Electric Harmony XB6 termékcsaládba tartozó ZB6CW6 világító nyomógomb fej a kompakt méretű vezérlőelemek kiemelkedő minőségű tagja. Ez a kék színű, négyzetes formájú, süllyesztett, visszatérő rugós (spring return) típusú nyomógomb fej Ø16 mm-es szerelési átmérővel rendelkezik, és 12...24 V tápfeszültség mellett üzemel. A Schneider Electric által gyártott ZB6CW6 jelöletlen (unmarked) kivitele sokoldalú felhasználást tesz lehetővé különböző ipari és kereskedelmi alkalmazásokban.
A termék kompatibilitást biztosít integrált LED megvilágítással, ami optimális láthatóságot garantál különböző környezeti feltételek mellett is. A készülékház anyaga műanyag (plastic), ami könnyű, mégis tartós kialakítást eredményez. A ZB6CW6 nyomógomb fej négyzet alakú jelzőfejjel rendelkezik, amely esztétikus megjelenést és jó felismerhetőséget biztosít a kezelőfelületeken. A műszaki rajzok alapján a termék külső méretei: 18 mm szélesség, 18 mm magasság és 33 mm teljes mélység, ami kompakt beépítést tesz lehetővé akár szűkebb vezérlőpanelek esetén is.
Az IP65-ös védettségi fokozat (IEC 60529 szabvány szerint) és a Class II elektromos érintésvédelmi osztály (IEC 61140 szerint) kiváló védelmet biztosít por és nedvesség ellen, valamint fokozott elektromos biztonságot nyújt. A termék megfelel a szigorú NEMA 13, NEMA 4 és NEMA 4X (UL 50 és CSA C22.2 No 94 szerint) szabványoknak is, így ideális választás olyan környezetekben, ahol fontos a megbízható működés még kedvezőtlen körülmények között is. A ZB6CW6 széles üzemi hőmérséklet-tartománnyal rendelkezik: -25...70 °C között üzemeltethető, tárolási hőmérséklet-tartománya pedig -40...70 °C. A készülék TC típusú védőkezeléssel van ellátva, ami tovább növeli az élettartamot ipari környezetben is.
A Schneider Electric ZB6CW6 világító nyomógomb fej tökéletes választás vezérlőpanelek, gépek, berendezések kezelőfelületeinek kialakításához, ahol fontos a megbízhatóság, a könnyű kezelhetőség és a hosszú élettartam. A termék megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-5-1, JIS C 852, JIS C8201-1, CSA C22.2 No 14 és UL 508 előírásokat, így világszerte használható különféle alkalmazásokban. A termék rezgésállósági jellemzői is kiemelkedőek: ±3 mm (f=2...500 Hz) és 5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósága 30 gn (18 ms) és 50 gn (11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB6 - ZB6CW6 - kék négyzetes sülly. világító nyomógomb fej Ø16 visszatérő 12...24V műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Termék vagy komponens típus: Világító nyomógomb fej
Termék kompatibilitás: Integrált LED
Eszköz rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Eladási egység: 1
Jelzőegység fej alakja: Négyzet
Működtetési mód: Rugós visszatérés
Működtető profil: Kék, süllyesztett, jelöletlen
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 33 mm
Környezet
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Elektromos érintésvédelmi osztály: Class II az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint, NEMA 13 a CSA C22.2 No 94 szerint
Szabványok
EN/IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, EN/IEC 60947-5-1, JIS C 852, EN/IEC 60947-1, UL 508, JIS C8201-1
Terméktanúsítványok
CCC, CSA, UL, GOST
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
