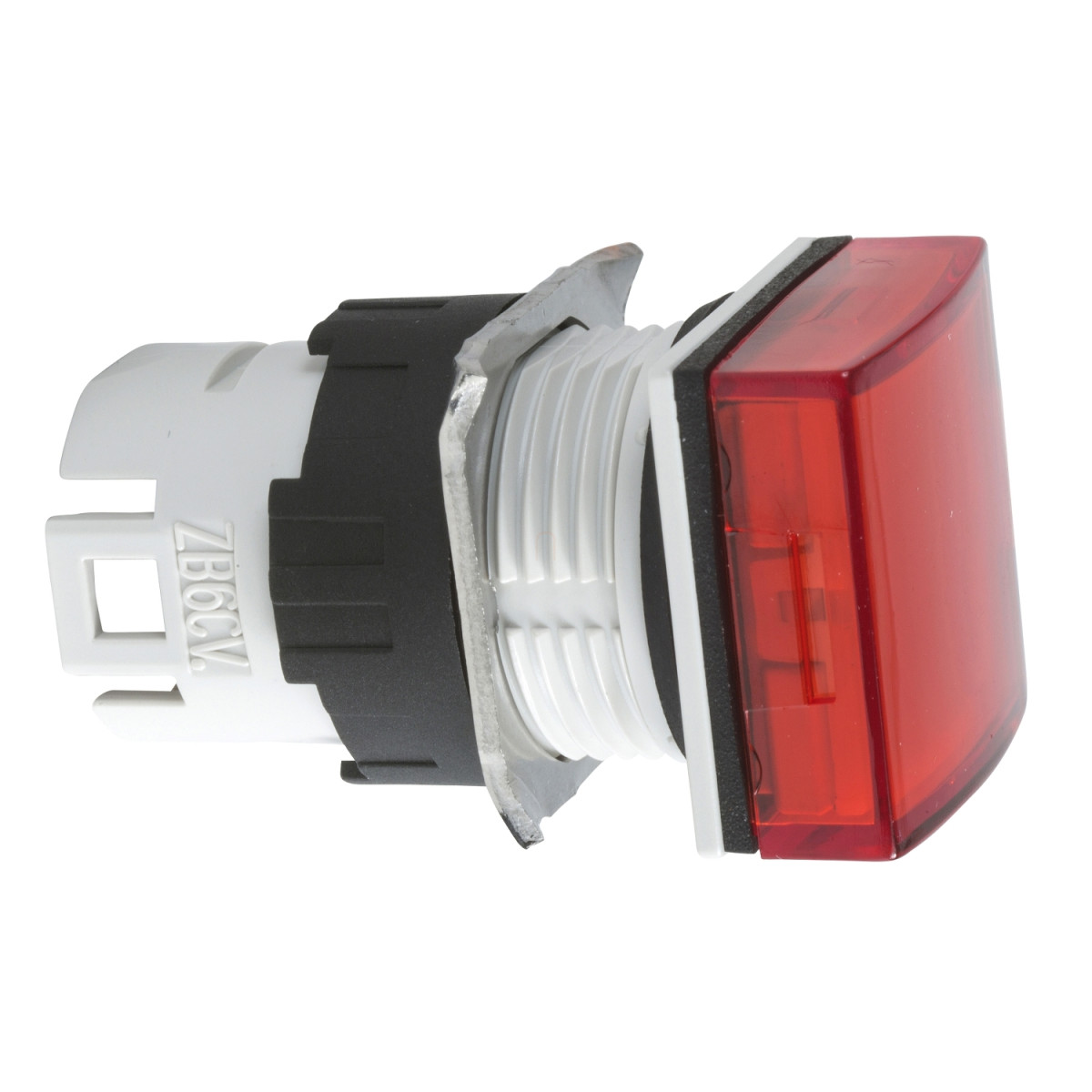

A Schneider Electric Harmony XB6 sorozatának ZB6CV4 jelzőlámpa feje egy professzionális ipari vezérlőelem, amely kompakt mérete és megbízható kialakítása miatt széles körben alkalmazható az ipari automatizálás területén. Ez a négyzetes, piros színű jelzőlámpa fej integrált LED-del rendelkezik, így biztosítva a hosszú élettartamot és az alacsony energiafogyasztást a jelzési funkciók során.
A ZB6CV4 jelzőlámpa fej 16 mm-es szabványos rögzítési átmérővel rendelkezik, ami lehetővé teszi a gyors és egyszerű telepítést különböző vezérlőpanelekre. A termék műanyag előlappal készül, amely megfelelő tartósságot és könnyű kezelhetőséget biztosít. A négyzetes kialakítás nem csak esztétikus megjelenést nyújt, hanem praktikus is a különböző vezérlőpanelek kialakításánál.
A ZB6CV4 jelzőlámpa fej kiemelkedő védelmi tulajdonságokkal rendelkezik. Az IP65 védettségi fokozat biztosítja a por és víz elleni védelmet, ami lehetővé teszi a termék használatát még nehezebb ipari körülmények között is. A NEMA 13, NEMA 4 és NEMA 4X szabványoknak való megfelelés szintén megerősíti a termék kiváló védettségét különböző környezeti feltételek mellett. A termék -25°C és +70°C közötti működési hőmérséklet-tartományban használható, míg tárolása -40°C és +70°C között biztosított.
A ZB6CV4 műszaki paraméterei között fontos megemlíteni a termék fizikai méreteit: 18 mm szélesség, 18 mm magasság, 33 mm mélység, ami kompakt beépíthetőséget biztosít. A jelzőlámpa fej Class II védelmi osztályba tartozik az IEC 61140 szabvány szerint, ami fokozott védelmet nyújt az áramütés ellen. A termék számos nemzetközi szabványnak és előírásnak megfelel, beleértve a JIS C 4520, CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-1, EN/IEC 60947-5-5, UL 508 és JIS C 852 szabványokat, ami garantálja a magas minőséget és a biztonságos működést világszerte. A termék kiváló rezgés- és ütésállósággal is rendelkezik, amit a részletes specifikációban megadott értékek igazolnak: ±3 mm (f=2-500 Hz) és 5 gn (f=2-500 Hz) rezgésállóság, valamint 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) ütésállóság a fél szinuszhullámú gyorsulás esetén.
Schneider Electric Harmony XB6 - ZB6CV4 - Ø16 jelzőlámpa fej négyzetes piros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Jelzőlámpa fej
Kompatibilitás: Integrált LED
Készülék rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Értékesítési egység: 1
Jelzőegység fejének alakja: Négyzetes
Sapka/működtető vagy lencse színe: Piros
Méretadatok
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 33 mm
Környezeti paraméterek
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 61140 szabványnak megfelelően
IP védettségi fokozat: IP65 az IEC 60529 szabványnak megfelelően
NEMA védettségi fokozat:
NEMA 13 az UL 50 szabványnak megfelelően
NEMA 4 az UL 50 szabványnak megfelelően
NEMA 4X az UL 50 szabványnak megfelelően
NEMA 13 a CSA C22.2 No 94 szabványnak megfelelően
NEMA 4 a CSA C22.2 No 94 szabványnak megfelelően
NEMA 4X a CSA C22.2 No 94 szabványnak megfelelően
Szabványok
JIS C 4520
CSA C22.2 No 14
EN/IEC 60947-5-1
EN/IEC 60947-1
EN/IEC 60947-5-5
UL 508
JIS C 852
Tanúsítványok
CCC
UL
GOST
CSA
Mechanikai ellenállás
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
